一种电热锅的制作方法

本实用新型涉及一种烹饪器具，尤其涉及一种电热锅。

背景技术：

随着人们生活水平的不断提高，人们对生活电器的自动化程度要求也越来越高，如现有技术中的电热锅如电饭煲、电压力煲、炒菜机、馒头机等其功能相对单一，自动化程度也相对不高，已经不能够满足人们的生活需求。

为此，越来越多的厂商开始加强对电热锅的研发，以使得电热锅的自动化程度更高、功能更丰富。但是随着电热锅的功能增多，其里面的结构更加的复杂，从而使得整个电热锅的重量大大增加了。现有技术中，电热锅如图1所示，其一般均包括底座10、中环30及设于底座10和中环30之间的外罩20，其中底座10和中环30通过在底座连接柱11和中环连接柱30之间设置螺丝实现紧固连接，外罩20夹紧定位在底座10和中环30中，当电热锅的重量增大时，在运输搬运电热锅的过程中外罩上会受到更大的冲击力，故会使得这种电热锅的外罩变形或破损，即这种电热锅存在着实用性差的缺点。

技术实现要素：

本实用新型所要解决的技术问题在于克服现有技术的不足而提供一种用户体验好且实用性强的电热锅。

为了达到上述目的，本实用新型的技术方案如下：

一种电热锅，包括底座、中环及设于底座与中环之间的外罩和外锅，所述底座和中环之间还设有支撑件，所述支撑件位于外罩和外锅之间，所述支撑件用来减小所述外罩受到的冲击力。

在本实用新型一实施例中，所述支撑件的上端与中环相连，下端与底座相连。

在本实用新型一实施例中，所述支撑件与中环相对的一侧设有翻边，所述翻边固定于所述中环上；和/或所述支撑件与底座相对的一侧设有连接耳，所述连接耳固定于所述底座上。

在本实用新型一实施例中，所述支撑件贴紧所述外罩设置。

在本实用新型一实施例中，所述支撑件包括对应设于中环两侧的第一支撑件和第二支撑件，所述第一支撑件和第二支撑件均为板状结构，所述第一支撑件和第二支撑件贴紧所述外罩的内侧表面。

在本实用新型一实施例中，所述支撑件上设有加强筋。

在本实用新型一实施例中，所述加强筋由支撑件向远离相邻外罩的一侧弯折而形成，且所述加强筋沿水平方向设于支撑件上。

在本实用新型一实施例中，所述支撑件由金属材质制成。

在本实用新型一实施例中，所述电热锅还包括电磁线盘，所述支撑件与所述电磁线盘之间的间距大于10mm。

在本实用新型一实施例中，所述外罩的上端与中环卡接，下端与底座插接。

本实用新型的有益效果是：通过在底座和中环之间加设支撑件，该支撑件可减小外罩受到的冲击力，从而使得在使用及运输搬运电热锅的过程中，当外罩上受到冲击力时，支撑件能够减小外罩上受到的冲击力，从而使得外罩不会变形或破损，因此本实用新型具有实用性强的优点。

同时，所述支撑件的上端与中环相连，下端与底座相连，即可实现在竖直方向支撑起底座和中环，故当电热锅在竖直方向跌落、开合盖或搬运过程中，支撑件能够在竖直方向起到支撑作用，从而避免外罩因受到竖直方向上的冲击力而变形或损坏。同时，该支撑件与中环相对的一侧设有翻边，该翻边固定于中环上，即可实现让支撑件固定在中环上；该支撑件与底座相对的一侧设有连接耳，该连接耳固定于底座上，即可实现让支撑件固定在底座上，由此实现让支撑件的上下两端分别固定在中环和底座上。

同时，支撑件贴紧外罩设置，故当外罩受到垂直其表面的方向(即水平方向)的冲击力时，支撑件能够抵住外罩，减小外罩上受到的冲击力，从而使得外罩不会在该冲击力的作用下而发生变形或破损，即进一步保证本实用新型的实用性；同时，通过支撑件对外罩的支撑，可使得外罩的机械强度提高，故当用户在触碰或按压外罩时，不会出现外罩内凹和变形的情形，从而可以提高用户体验。

同时，在支撑件上设有加强筋，通过加强筋可以提高整个支撑件的机械强度，即使得支撑件的抗冲击能力提高，从而使得支撑件能够更可靠、有效的减小外罩受到的冲击力。

同时，在支撑件由金属材质制成，即可使得支撑件的抗冲击能力更高，从而使得支撑件能够更可靠、有效的减小外罩受到的冲击力；同时，当电热锅为电磁加热形式时，金属材质的支撑件与电磁线盘之间的间距大于10mm，从而避免支撑件被电磁加热。

另外，外罩的上端与中环卡接，下端与底座插接，即可实现将外罩快捷、方便的安装在底座和中环之间，也即使得本实用新型的装配效率更高，实用性更强。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为现有技术中电热锅的分解示意图；

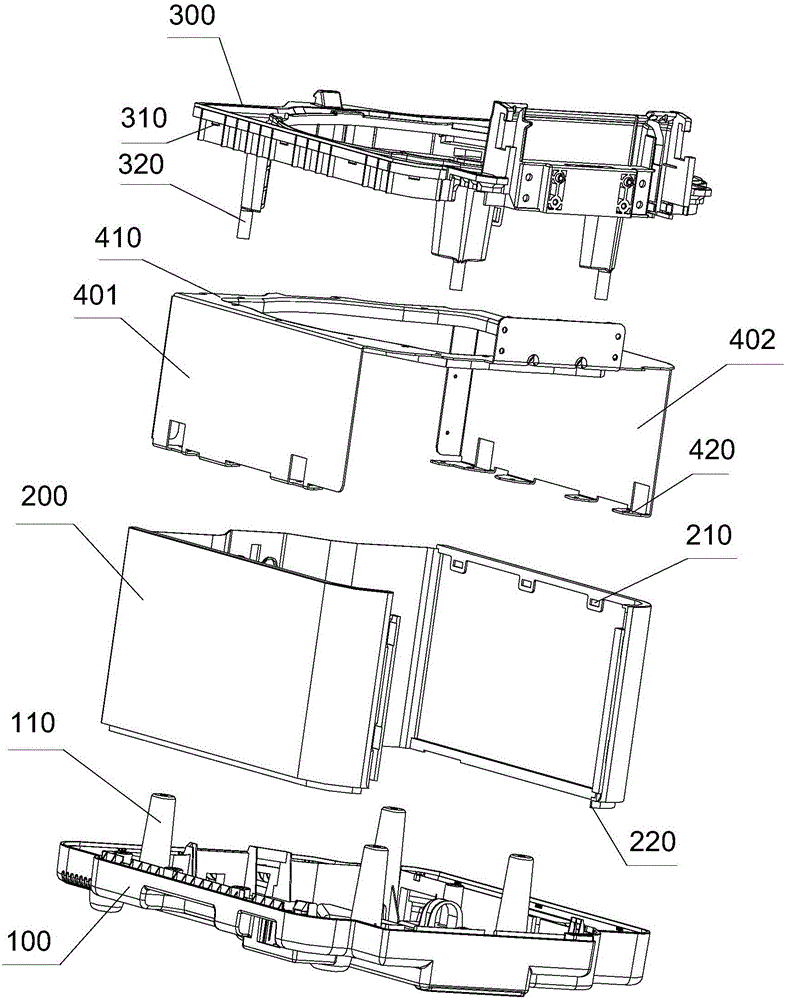

图2为本实用新型一个实施例中电热锅的分解示意图；

图3为图2中电热锅的剖视图；

图4为图3中A区域的局部放大图；

图5为图3中B区域的局部放大图；

图6为图2中电热锅去掉底座后的仰视图；

图7为图6沿C-C方向的剖视图；

图8为图7中D区域的局部放大图；

附图标记：

10-底座；11-底座连接柱；20-外罩；30-中环；31-中环连接柱；100-底座；110-插槽；120-底座连接柱；200-外罩；210-卡槽；220-插片；300-中环；310-卡扣；320-中环连接柱；400-支撑件；401-第一支撑件；402-第二支撑件；410-翻边；420-连接耳；430-加强筋；500-电磁线盘；610-第一螺丝；620-第二螺丝。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型中公开了一种电热锅，具体如电饭煲、电压力煲、炒菜机、馒头机等，其包括底座100、中环300及设于底座100与中环300之间的外罩200和外锅(又名保温罩、隔热罩)，该底座100和中环300之间还设有支撑件400，该支撑件400位于外罩200和外锅之间，该支撑件400用来减小该外罩200受到的冲击力。从而使得在使用及运输搬运电热锅的过程中，当外罩200上受到冲击力时，支撑件400能够减小外罩200上受到的冲击力，从而使得外罩200不会变形或破损，因此本实用新型具有实用性强的优点。

图2至图8中示意性的给出了本实用新型的一个实施例中，在该实施例中，该支撑件400与中环300相对的一侧设有翻边410，在翻边410上设有连接孔，该连接孔中设有第一螺丝610，该翻边410通过该第一螺丝610固定于该中环300上，即可实现让支撑件400的上端固定在中环300上；该支撑件400与底座100相对的一侧设有连接耳420，在连接耳420上也设有连接孔，该连接孔中设有第二螺丝620，该连接耳420通过该第二螺丝固定于该底座100上，即可实现让支撑件400的下端固定在底座100上。由此，支撑件400的上下两端分别固定在中环300和底座100上，即可实现在竖直方向支撑起底座100和中环300，故当电热锅在竖直方向跌落或搬运过程中，支撑件400能够在竖直方向起到支撑作用，从而避免外罩200因受到竖直方向上的冲击力而变形或损坏。

同时，随着电热锅功能的不断升级，电热锅的锅盖上往往都集成了较多的功能型结构如用于实现自动洗米的清洗仓及与清洗仓配合电机驱动、泵组件等，这使得电热锅的锅盖的重量会大大提高，此时在开合锅盖的过程中，中环300往往会受到非常大的冲击力，本实用新型中通过支撑件400能够有效减小外罩200上受到的冲击力，从而使得外罩200不会变形或破损，因此本实用新型具有实用性强的优点。

同时，作为优选，本实施例中，该支撑件400贴紧该外罩200设置，故当外罩200受到垂直其表面的方向(即水平方向)的冲击力时，支撑件400能够抵住外罩200，减小外罩200上受到的冲击力，从而使得外罩200不会在该冲击力的作用下而发生变形或破损，即进一步保证本实用新型的实用性；同时，通过支撑件400对外罩200的支撑，可使得外罩200的机械强度提高，故当用户在触碰或按压外罩200时，不会出现外罩200内凹和变形的情形，从而可以提高用户体验。

在本实施例中，考虑到电热锅大体上呈长方体结构，即左右两侧面的长度较长，二前后两侧面的长度较短，即左右两侧面的外罩200的强度较低，而前后两侧面的外罩200的强度较高，在此情形下，本实施例中，该支撑件400包括对应设于中环300两侧的第一支撑件401和第二支撑件402，即只对外罩200左右两侧强度较低的部分进行加强，从而降低成本。另外，在本实施例中，该第一支撑件401和第二支撑件402均为板状结构，且该第一支撑件401和第二支撑件402贴紧该外罩200的内侧表面，第一支撑件401和第二支撑件402不仅能够避免外罩200因受到竖直方向上的冲击力而变形或损坏，还能够避免外罩200因受到水平方向上的冲击力而变形或损坏。

该支撑件400上设有加强筋430，通过加强筋430可以提高整个支撑件400的机械强度，即使得支撑件400的抗冲击能力提高，从而使得支撑件400能够更可靠、有效的减小外罩200受到的冲击力。在本实施例中，该加强筋430由支撑件400向远离相邻外罩200的一侧弯折而形成，且该加强筋430沿水平方向设于支撑件400上，这种加强筋430的结构，在增强支撑件400的机械强度的同时，还使得支撑件400具有一定的弹性，以便于将支撑件400通过第一螺丝610和第二螺丝620固定在中环300和底座100上。

在本实施例中，该支撑件400由金属材质制成，即可使得支撑件400的抗冲击能力更高，从而使得支撑件400能够更可靠、有效的减小外罩200受到的冲击力；同时，当支撑件400由铁板、不锈钢板等能够被电磁加热的金属材质制成的情况下，当电热锅为电磁加热形式时，该电热锅还包括电磁线盘500，该支撑件400与该电磁线盘500之间的间距大于10mm，即如图7所示，位于电磁线盘500上方的即为外锅(附图中未标出)，在外锅的外侧和中环300的内侧设有支撑件400，该支撑件400的内侧壁与电磁线盘500侧壁之间的间距x和连接耳420的上表面与电磁线盘500之间的间距y的值均大于10mm，从而避免支撑400被电磁加热，即进一步提高本是实用新型的实用性。

另外，在本实施例中，该外罩200的上端与中环300卡接，下端与底座100插接，更具体的说，如图3和图4所示，在外罩200的上端设有卡槽210，在中环300上设有与卡槽210相对应的卡扣310，外罩200通过卡槽210与卡扣310配合以让外罩200的上端固定在中环300上；同时，在外罩200的下端设有插片220，在底座100上设有与插片220对应的插槽110，外罩200通过插片220与插槽110配合以让外罩的下端固定在底座100上。即可实现将外罩200快捷、方便的安装在底座100和中环300之间，也即使得本实用新型的装配效率更高，实用性更强。

当然，在此需要指出的是，本实用新型的具体实施方式不局限于上述具体实施例，即外罩200不局限为一个单独的部件，在另一实施例中，其还可以为：外罩200与中环300为一体成型结构，或外罩200与底座100为一体成型结构，通过在外罩200内设有支撑件，其同样能够达到上述技术效果，在此不再一一赘述。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，可轻易想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应以权利要求的保护范围为准。
