一种拖板的制作方法

本实用新型涉及清洁用具技术领域，尤其涉及一种拖板。

背景技术：

由于生活水不断的提高，地面的装修也越来越多使用了瓷砖和光滑的地板，日常生活中对地面的清洁是必不可少的；为了提高清洁效果，少不了用湿布抹地面，用湿布抹擦过后，难免不了造成地面停留有余水、甚至有时擦完地面后地面过湿，造成容易滑倒人的安全隐患。

技术实现要素：

为了克服现有技术的不足，本实用新型的目的在于提供一种拖板，能够有效擦去地面余水，避免擦拭后地面留有余水，造成容易滑倒人的安全隐患。

本实用新型的目的采用如下技术方案实现：

一种拖板，包括拖板本体、擦布与第一刮条，所述第一刮条设置在所述拖板本体侧面，所述擦布安装于所述拖板本体下端，所述第一刮条向下延伸出第一刮舌，所述第一刮舌与地面抵接。

进一步地，所述第一刮舌沿所述第一刮舌长度方向设置有多个第一凸起，所述第一凸起适于在所述刮舌朝向所述擦布方向弯折时与地面抵接。

进一步地，还包括第二刮条，所述第二刮条设置在所述拖板本体侧面，并与所述第一刮条对称设置，所述擦布设置在所述第一刮条与所述第二刮条之间，所述第一刮条向下延伸出第二刮舌，所述第二刮舌与地面抵接，且适于在所述拖板沿地面运动时，朝向所述擦布方向弯折或朝向相反方向弯折，所述第二刮舌一侧沿所述第二刮舌长度方向设置有多个第二凸起，所述第二凸起适于在所述第二刮舌朝向所述擦布方向弯折时与地面抵接。

进一步地，所述第一刮条包括安装部与连接部，所述安装部安装于所述拖板本体上，所述连接部设置在所述安装部下端，所述连接部向下延伸出所述刮舌，所述连接部侧面开设有第一凹槽，以适于所述刮舌朝向所述擦布方向弯折或朝向相反方向弯折。

进一步地，所述拖板本体侧面开设有安装槽，所述安装部上形成有与所述安装槽适配的卡块，所述卡块与所述安装槽卡持固定。

进一步地，还包括两第三刮条，两所述第三刮条与地面抵接，两所述第三刮条、两所述第一刮条与所述拖板本体围成以容纳腔，所述擦布设置在所述容纳腔内。

进一步地，两所述第三刮条适于在所述拖板沿地面运动时，相对所述拖板本体朝向所述擦布方向弯折或朝向相反方向弯折，两所述第三刮条相背一侧沿所述第三刮条长度方向设置有多个第三凸起，所述第三凸起适于在所述第三刮条朝向所述擦布方向弯折时与地面抵接。

进一步地，所述第三刮条包括安装于所述拖板本体的固定部以及形成于所述固定部下端的抵接部，所述抵接部呈三角形设置，且所述抵接部的尖端呈弧形设置且适于与地面抵接。

进一步地，所述抵接部侧面开设有第二凹槽。

相比现有技术，本实用新型的有益效果在于：

本申请通过设置的刮舌与凸起配合，有效擦去被拖行后地面水分，避免擦拭后地面留有余水，容易滑倒人的现象。

附图说明

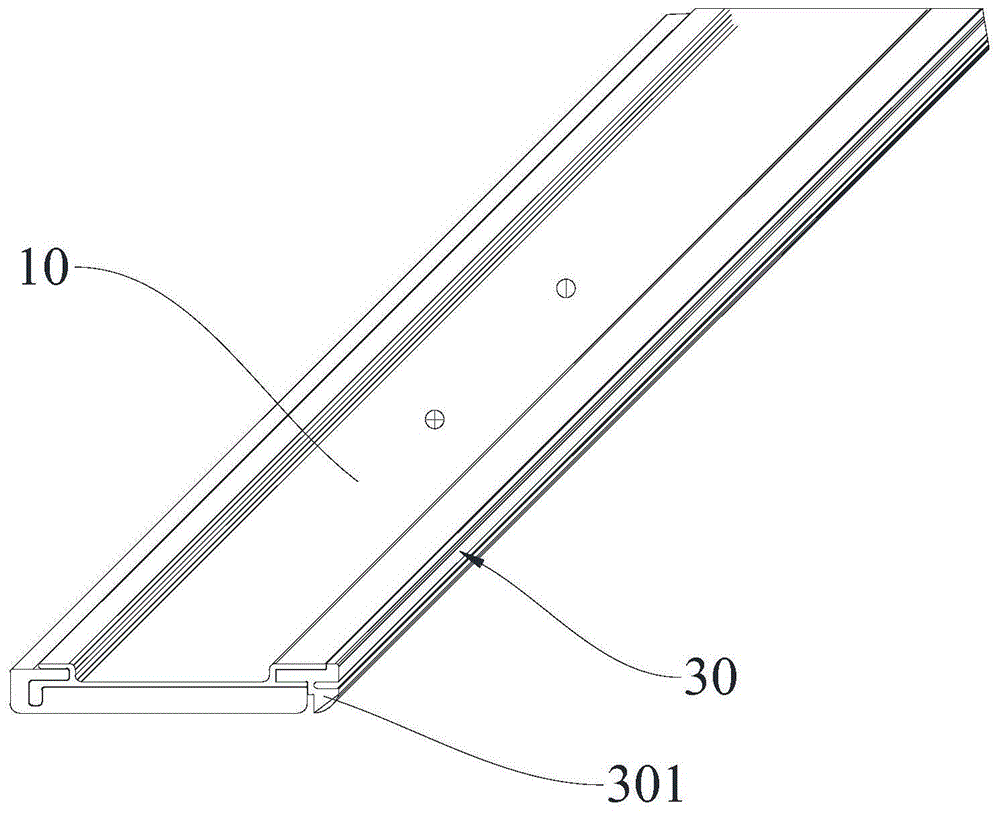

图1为本实用新型的一种拖板实施例1的结构图；

图2为本实用新型的一种拖板实施例2的结构图；

图3为图2中a处的放大视图；

图4为本实用新型的一种拖板实施例1另一角度的结构示意图；

图5为本实用新型的一种拖板实施例2的结构示意图；

图6为图5中b处的放大视图。

图示：10、拖板本体；11、安装槽；20、擦布；30、第一刮条；301、刮舌；3011、第一凸起；302、安装部；3021、卡块；303、连接部；3031、第一凹槽；31、容渣腔；40、第三刮条；401、第二凸起；402、固定部；403、抵接部；4031、第二凹槽。

具体实施方式

下面，结合附图以及具体实施方式，对本实用新型做进一步描述，需要说明的是，在不相冲突的前提下，以下描述的各实施例之间或各技术特征之间可以任意组合形成新的实施例。

实施例1

如图1所示，一种拖板，包括拖板本体10、擦布20与第一刮条30，所述第一刮条30设置在所述拖板本体10侧面，所述擦布20安装于所述拖板本体10下端，所述第一刮条30向下延伸出第一刮舌301，所述第一刮舌301与地面抵接。

在使用本申请时，将擦布20置于拖板前进方向前侧，将装有第一刮条30的一侧置于拖板前进方向的后方，在擦拭地板时，擦布20将吸收部分水渍并包裹住污物，剩余部分水渍将通过擦布20运行至擦布20另一侧，被位于拖板前进方向较后一侧的第一刮舌301阻挡，以避免其流出拖板本体10下方，从而避免出现拖板本体10擦拭地面后，地面仍残留有余水的现象发生。

本申请通过设置的第一刮舌301，能够有效擦去被拖行后地面水分，避免擦拭后地面留有余水，容易滑倒人的现象。

实施例2

如图2-4所示，所述第一刮舌301沿所述第一刮舌301长度方向设置有多个第一凸起3011，所述第一凸起3011适于在所述刮舌301朝向所述擦布20方向弯折时与地面抵接。

本申请还包括第二刮条，所述第二刮条设置在所述拖板本体10侧面，并与所述第一刮条30对称设置，所述擦布20设置在所述第一刮条30与所述第二刮条之间，所述第一刮条30向下延伸出第二刮舌301，所述第二刮舌301与地面抵接，且适于在所述拖板沿地面运动时，朝向所述擦布20方向弯折或朝向相反方向弯折，所述第二刮舌301一侧沿所述第二刮舌301长度方向设置有多个第二凸起401，所述第二凸起401适于在所述第二刮舌301朝向所述擦布20方向弯折时与地面抵接。

在使用本申请时，将拖板安装有第一刮舌301的一侧置于位于拖板前进方向前端，将拖板安装有第一刮舌301的一侧置于位于拖板前进方向后端，在擦拭地面时，第一刮舌301将与地面发生摩擦，并朝向擦布20方向弯折，此时，形成在第一刮舌301表面的凸起将与地面抵接以将第一刮舌301顶离地面，水渍以及污物将从第一刮舌301与地面之间的缝隙进入拖板本体10下方并与擦布20接触，擦布20将吸收部分水渍并包裹住污物，剩余部分水渍将通过擦布20运行至擦布20另一侧，被位于拖板前进方向较后一侧的第二刮舌301阻挡，以避免其流出拖板本体10下方，从而避免出现拖板本体10擦拭地面后，地面仍残留有余水的现象发生。

本申请通过设置的第一刮舌301与凸起配合，有效擦去被拖行后地面水分，避免擦拭后地面留有余水，容易滑倒人的现象。

具体地，第一刮条30包括安装部302与连接部303，安装部302安装于拖板本体10上，连接部303设置在安装部302下端，连接部303向下延伸出刮舌301，连接部303侧面开设有第一凹槽3031，以适于第一刮舌301朝向擦布20方向弯折或朝向相反方向弯折。通过在连接部303侧面开设第一凹槽3031使得弯折时第一刮舌301能够沿第一凹槽3031进行弯曲，以避免第一刮舌301弯曲时弯曲度不够，导致第一凸起3011无法完全与地面抵接将刮舌301顶离地面或者顶离高度不够，水渍及污物无法通过刮舌301与地面之间缝隙进入拖板本体10并堆集在第一刮舌301前方，影响拖板的擦拭效果。

第一凹槽3031开设在第一刮条30外侧，使得第一刮条30能够更加容易朝向擦布20方向弯折，以便于凸起与地面抵接将刮舌301顶起。

具体地，拖板本体10两侧开设有安装槽11，安装部302上形成有与安装槽11适配的卡块3021，卡块3021与安装槽11卡持固定，以提高刮条与拖板本体10之间连接的稳定性。

第一刮条30与擦布20之间形成有容渣腔31，能够容纳进入拖板本体10下方的污物。

更具体地，第一凸起3011呈半圆形设置，相比其他有棱角的形状，第一凸起3011呈半圆形设置，能够降低其运行过程中发生断裂的概率，延长其使用寿命。本申请中第一刮条30与第二刮条结构相同，在此并不做累述。

实施例3

如图5与图6所示，本申请还包括两第三刮条40，两第三刮条40与地面抵接，两第三刮条40、第一刮条30、第二刮条与拖板本体10围成以容纳腔，擦布20设置在容纳腔内。

本申请通过设置的两第三刮条40能够与第一刮条30及第二刮条配合形成容纳腔，以避免进入拖板本体10下方的污水以及污物，从拖板本体10两侧流出，导致使用者需要重复擦拭地面，影响工作效率。

此外，两第三刮条40适于在拖板沿地面运动时，相对拖板本体10朝向擦布20方向弯折或朝向相反方向弯折，两第三刮条40相背一侧沿第三刮条40长度方向设置有多个第三凸起，第三凸起适于在第三刮条40朝向擦布20方向弯折时与地面抵接，采用上述设置方式，使得使用者可以将本申请拖板能够伸进较小的角落如沙发与墙面之间的夹缝中，擦去残留在夹缝中的污水及污物，避免污水及污物残留在角落中与沙发等家具的支撑部分接触，导致其受潮腐烂。

具体地，第三刮条40包括安装于拖板本体10的固定部402以及形成于固定部402下端的抵接部403，抵接部403呈三角形设置，以方便抵接部403进行弯曲，且抵接部403的尖端呈弧形设置能够降低抵接部403沿地面运动过程中发生断裂的概率。

更具体地，抵接部403侧面开设有第二凹槽4031，以方便抵接部403进行弯曲，此外，第二凹槽4031可设置在抵接部403外侧，以便于抵接部403朝向擦布20方向弯曲。

上述实施方式仅为本实用新型的优选实施方式，不能以此来限定本实用新型保护的范围，本领域的技术人员在本实用新型的基础上所做的任何非实质性的变化及替换均属于本实用新型所要求保护的范围。
