一种城市综合管廊建设施工用模具桁架组件的制作方法

本实用新型涉及综合管廊建设施工技术领域，特别是涉及一种城市综合管廊建设施工用模具桁架组件。

背景技术：

目前，电力、通讯、供水供热、燃气等公共设施，长期以来直接地埋或单独砌沟穿管，因缺乏统一规划设计，导致各类管线交错布局，各主管各自为政，同时，给扩容和维修带来不便。每年频繁的“马路拉链”给城市交通和人民生活带来不便，“城市看海”更是威胁着人民生民及财产的安全。

城市综合管廊建设处在起步阶段，施工工艺为传统方法，采用脚手架及木胶板支模，支模完成后进行钢筋绑扎，钢筋绑扎后混凝土浇筑，传统方法支模误差大，质量控制困难，报废的木胶板等材料消耗量大，环境影响大，施工周期长，人工成本高，工程费用大，交通影响大。

技术实现要素：

本实用新型是为了解决现有技术中的不足而完成的，本实用新型的目的是提供一种避免外侧模发生变形的问题、提高模具的整体结构稳定性的城市综合管廊建设施工用模具桁架组件，解决传统工艺中的支模问题，具有结构相对简单、操作方便、组模精度高、质量稳定、施工工期短、施工费用低、施工影响期短以及生产效率高等优点。

本实用新型的一种城市综合管廊建设施工用模具桁架组件，包括连接定位桁架和外侧桁架，所述连接定位桁架搭设在两个外侧模顶部,所述连接定位桁架设有调整段；所述外侧桁架在外侧模外侧上部，并且所述外侧桁架沿外侧模长度方向上延伸。

本实用新型的一种城市综合管廊施工模具桁架组件还可以是：

所述连接定位桁架两端设置有滑动连接组件，所述滑动连接组件下部与模具的外侧模或外侧模桁架固定连接。

所述滑动连接组件包括下滑动连接件和上滑动连接件，所述上滑动连接件可滑动设置在所述下滑动连接件上，所述下滑动连接件与所述外侧模或外侧模桁架连接，所述上滑动连接件与所述连接定位桁架连接。所述连接定位桁架两端下部与所述滑动连接组件上部连接。

所述连接定位桁架横截面为矩形桁架结构或三角形桁架结构或厢式结构，其长度方向有调整段，调整段和连接定位桁架之间相连接。

所述外侧桁架横截面为矩形桁架结构或三角形桁架结构或厢式结构。

本实用新型的提供的一种城市综合管廊建设施工用模具桁架组件，包括连接定位桁架和外侧桁架，所述连接定位桁架搭设在两个外侧模顶部,所述外侧桁架设置在外侧模外侧上部沿长度方向上。在建筑施工尤其是在浇筑过程中，混凝土相对质量较大，在浇筑到模具内部时，很容易因为混凝土由重力产生的侧应力使模具本身发生形变，以及在本申请所述的外侧模具在移动时，由于行进路面不平整或牵引受力不均，都会使模具本身产生一定的形变，所以本申请中在外侧模外侧上部设置连接定位桁架及外侧桁架，通过这种方式避免外侧模发生变形的问题，提高模具的整体结构稳定性，解决传统工艺中的支模问题，质量稳定、施工影响小、结构相对简单方便、组模精度高、生产效率高的优点。

附图说明

图1本实用新型实施例城市综合管廊建设施工用模具桁架组件的整体结构示意图；

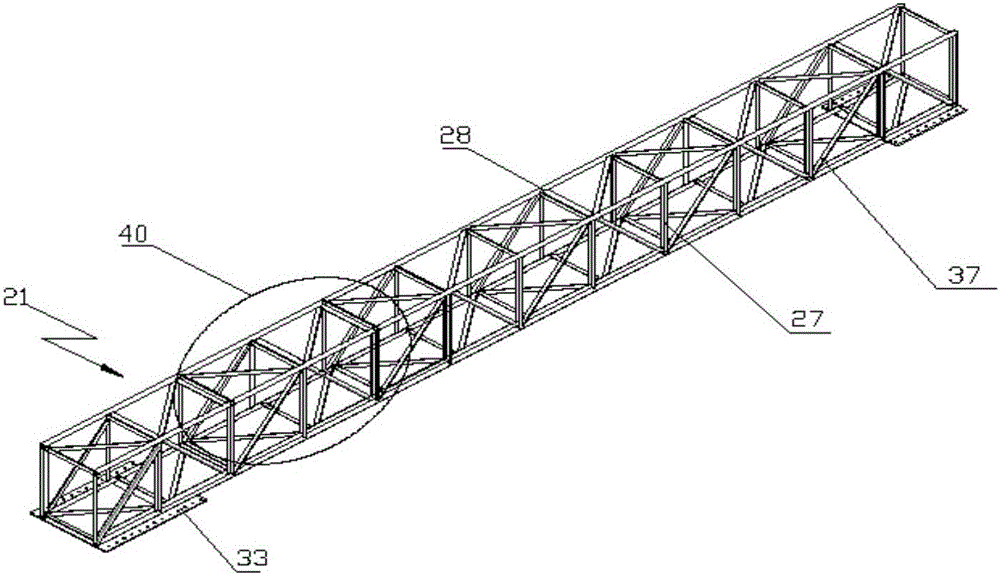

图2本实用新型实施例城市综合管廊建设施工用模具桁架组件的连接定位桁架结构示意图；

图3本实用新型实施例城市综合管廊建设施工用模具桁架组件的连接定位桁架结构示意图；

图4本实用新型实施例城市综合管廊建设施工用模具桁架组件的连接定位桁架结构示意图；

图5本实用新型实施例城市综合管廊建设施工用模具桁架的外侧桁架矩形结构示意图；

图6本实用新型实施例城市综合管廊建设施工用模具桁架的外侧桁架三角形结构示意图；

图7本实用新型实施例城市综合管廊建设施工用模具桁架的外侧桁架梯形结构示意图。

图中：21：连接定位桁架；22：外侧基本模板；23：滑动连接组件；24，外侧调整模板；25：外侧桁架；26：角钢；27：纵向钢材；28：横向钢材；29：第一钢材；30：第二钢材；31：主箱体；33、连接定位桁架的连接件；34、侧模桁架的连接件；35，外侧模；37:角钢；38：上箱体；39：下箱体。40：调整段。

具体实施方式

下面结合附图和实施例对本实用新型的城市综合管廊建设施工用模具桁架组件具体实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不用来限制本实用新型的范围。

如图1-7所示，本实用新型的提供的一种城市综合管廊建设施工用模具桁架组件，包括连接定位桁架21和外侧桁架25，所述连接定位桁架21搭设在两个外侧模22顶部,所述外侧桁架25在外侧模35外侧上部，靠侧模桁架的连接件34同外侧模35连接，并且所述外侧桁架25沿外侧模35长度方向上延伸。在建筑施工尤其是在浇筑过程中，浇筑的混凝土相对质量较大，在浇筑到模具内部时，很容易因为混凝土由重力产生的侧应力使模具本身发生形变，以及外侧模具在移动时，由于行进路面不平整或牵引受力不均，都会使模具本身产生一定的形变，所以本申请中在外侧模35外侧上部设置连接定位桁架21及外侧桁架25，通过这种方式避免外侧模35发生变形的问题，提高模具的整体结构稳定性，具有结构相对简单、操作方便、组模精度 高、质量稳定、施工工期短、施工费用低、施工影响期短以及生产效率高等优点。

本实用新型的一种城市综合管廊建设施工用模具桁架组件，请参考图1至图7，在前面描述的技术方案的基础上还可以是：所述连接定位桁架21两端下方设置有滑动连接组件23，所述滑动连接组件23下部与模具的外侧模35或外侧模桁架25连接。所述滑动连接组件23分别依靠下滑动连接件与所述外侧模35或外侧模桁架21，以及依靠上滑动连接件和所述连接定位桁架21的连接件33固定连接，所述下滑动连接件与连接定位桁架21固定连接，所述下滑动连接件与外侧模35或外侧桁架25固定连接，通过在外侧模35或外侧桁架25与连接定位桁架21连接位置设置滑动连接组件23，使得在模具脱模时，可以轻松实现将外侧模35外移，减小外侧模35与混凝土之间的摩擦力，方便脱模，具有结构相对简单、操作方便、组模精度高、质量稳定、施工工期短、施工费用低、施工影响期短以及生产效率高等优点。

本实用新型的一种城市综合管廊建设施工用模具桁架组件，请参考图1至图7，在前面描述的技术方案的基础上还可以是：所述滑动连接组件23包括下滑动连接件和上滑动连接件，所述上滑动连接件可滑动设置在所述下滑动连接件上，所述下滑动连接件与所述外侧模35或外侧桁架25连接，所述上滑动连接件与所述连接定位桁架21连接。所述滑动连接组件23包括下滑动连接件和上滑动连接件，所述上滑动连接件可滑动设置在所述下滑动连接件上，所述上滑动连接件与连接定位桁架21固定连接，所述下滑动连接件与外侧模35或外侧桁架25固定连接，通过在外侧模35或外侧桁架25与连接定位桁架21连接位置设置滑动连接组件23，使得在模具脱模时，可以轻松实现将外侧模35外移，减小外侧模35与已浇筑成型的混凝土之间的摩擦力，方便脱模，具有结构相对简单、操作方便、组模精度高、质量稳定、施工工期短、施工费用低、施工影响期短以及生产效率高等优点。

本实用新型的一种城市综合管廊建设施工用模具桁架组件，请参考图1至图7，在前面描述的技术方案的基础上还可以是：所述连接定位桁架21横截面可以是矩形桁架结构，也可以是三角形桁架结构，所述连接定位桁架 21包括四条横向钢材28、至少八个纵向钢材27和至少四个角钢37，四条所述横向钢材28构成矩形结构，相邻所述横向钢材28之间焊接有垂直于所述横向钢材28的纵向钢材27，相邻两条所述横向钢材28间焊有交错焊接的角钢37。所述四条横向钢材28构成横截面为矩形结构的矩形框体，相邻所述横向钢材28之间焊接有垂直所述横向钢材28的纵向钢材27，更好的，所述纵向钢材27设有多组，通过设置多组纵向钢材27，可以保证连接定位桁架21的整体结构稳定性，在同一平面上的横向钢材28与纵向钢材27之间增设多条角钢37，一般与横向钢材28和纵向钢材27有一定角度，多为三角形，三角形的稳定性高，不易于变形，有着稳固、坚定、耐压的特点，对连接定位桁架21的结构稳定性进一步增强。所述连接定位桁架截面还可以是厢式结构，可以是单一下箱体39还可以是下箱体39与上箱体38叠加，箱体的形式可以是矩形，也可以是三角形，还可以是梯形。所述连接定位桁架21中含有同上述结构一致的调整段40，调整段40在连接定位桁架的中间并同连接定位桁架连接，一起到组配不同总长的目的。

本实用新型的一种城市综合管廊建设施工用模具桁架组件，请参考图1至图7，在前面描述的技术方案的基础上还可以是：所述连接定位桁架21为厢式结构。所述连接定位桁架21包括主箱体39和加强箱体38，所述主箱体39的截面可以是矩形结构，也可以是三角形或梯形结构，所述加强箱体38的截面可以是矩形结构，也可以是三角形或梯形结构。采用箱体结构是因为箱体结构为全封闭式结构，其结构稳定性相对于传统的钢架更加稳固，而且本方案中的箱体39在矩形结构上增设加强箱体38，且结构的稳定性得到进一步提升。

本实用新型的一种城市综合管廊建设施工用模具桁架组件，请参考图1至图7，在前面描述的技术方案的基础上还可以是：所述外侧桁架25横截面为矩形。所述外侧桁架25包括四条第一钢材29、第二钢材30和角钢26，四条所述第一钢材29构成矩形结构，相邻所述第一钢材29端部焊接有垂直于所述第一钢材29的第二钢材30，相邻两条所述第一钢材29间焊有交错焊接的角钢26。所述四条第一钢材29构成横截面为矩形结构的矩形框体， 相邻所述第一钢材29之间焊接有垂直所述第一钢材29的第二钢材30，更好的，所述第二钢材30设有多组，通过设置多组第二钢材30，可以保证外侧桁架25的整体结构稳定性，在同一平面上的第一钢材29与第二钢材30之间增设多条角钢26，一般与第一钢材29和第二钢材30有一定角度，多为三角形，三角形的稳定性高，不易于变形，有着稳固、坚定、耐压的特点，对外侧桁架25的结构稳定性进一步增强。

本实用新型的一种城市综合管廊建设施工用模具桁架组件，请参考图1至图7，在前面描述的技术方案的基础上还可以是：所述外侧桁架25横截面为三角形。所述外侧桁架25包括三条第一钢材29、第二钢材30和角钢26，三条所述第一钢材29构成三角形结构，相邻所述第一钢材29端部焊接有第二钢材30，相邻两条所述第一钢材29间焊有交错焊接的角钢26。三条所述第一钢材29构成三角形结构，相邻所述第一钢材29端部焊接有垂直于所述第一钢材29的第二钢材30，相邻两条所述第一钢材29间焊有交错焊接的角钢26。所述3条第一钢材29构成横截面为矩形结构的三角形框体，相邻所述第一钢材29之间焊接有垂直所述第一钢材29的第二钢材30，更好的，所述第二钢材30设有多组，通过设置多组第二钢材30，可以保证外侧桁架25的整体结构稳定性，在同一平面上的第一钢材29与第二钢材30之间增设多条角钢26，一般与第一钢材29和第二钢材30有一定角度，多为三角形，三角形的稳定性高，不易于变形，有着稳固、坚定、耐压的特点，对外侧桁架25的结构稳定性进一步增强。

本实用新型的一种城市综合管廊建设施工用模具桁架组件，请参考图1至图7，在前面描述的技术方案的基础上还可以是：所述外侧桁架25为厢式结构。所述外侧桁架25包括主箱体31，所述主箱体31的截面可以是单体矩形结构，也可以是单体三角形或梯形结构，还可以是多个箱体叠加结构。采用箱体结构是因为箱体结构为全封闭式结构，其结构稳定性相对于传统的钢架更加稳固，且结构的稳定性得到进一步提升。

上述仅对本实用新型中的几种具体实施例加以说明，但并不能作为本实用新型的保护范围，凡是依据本实用新型中的设计精神所作出的等效变化或 修饰或等比例放大或缩小等，均应认为落入本实用新型的保护范围。
