一种井盖高度自提升装置的制作方法

本实用新型涉及一种高度自提升装置，尤其涉及一种井盖高度自提升装置。

背景技术：

目前，道路建设发展较快，对于路面的各种管井设施在进行公路施工过程中，由于路面高度的改变，设施需要一定的辅助时间随之提升或更改高度，现有的井盖均为一次性铺设，在高度改变的情况下，需要施工人员拆除原有设施，重新加高管井壁高度，费时费力，成本过高，易出现各种不安全隐患

技术实现要素：

本实用新型的目的在于克服已有技术的缺点，提供一种保证井盖在简易条件下方便、稳定调整高度的井盖高度自提升装置。

本实用新型的技术方案是：

一种井盖高度自提升装置，它包括开有内孔的固定基座，所述的固定基座的上部外壁具有向外侧突出设置的整周外沿，在所述的固定基座的整周外沿上均匀间隔的开有多个沿竖直方向设置的螺纹孔，在所述的固定基座的内孔中插有可提升外圈，在所述的可提升外圈中间开有阶梯内孔，在所述的阶梯内孔的上部孔内支撑安装有井盖，所述的可提升外圈的上部外壁具有向外侧突出设置的整周外沿，在可提升外圈的整周外沿上沿竖直方向均匀间隔的固定有多个提升支撑螺栓，所述的多个提升支撑螺栓的螺杆与固定基座的螺纹孔一一对应螺纹连接,所述的可提升外圈通过调整螺栓的调节能够使所述的可提升外圈的整周外沿支撑在固定基座的整周外沿顶面上或者位于固定基座上方。

本实用新型的有益效果是：提升支撑螺栓连接可提升外圈和固定基座，井盖实现高度的调节和定位。井盖自提升装置满足了实际工程中出现的各种场地需要，实现井盖高度简便的提升结构，且操作方便可靠，精度高、大幅度降低了操作成本，并且节约加工辅助时间。

附图说明

图1是本实用新型的一种井盖高度自提升装置的俯视图；

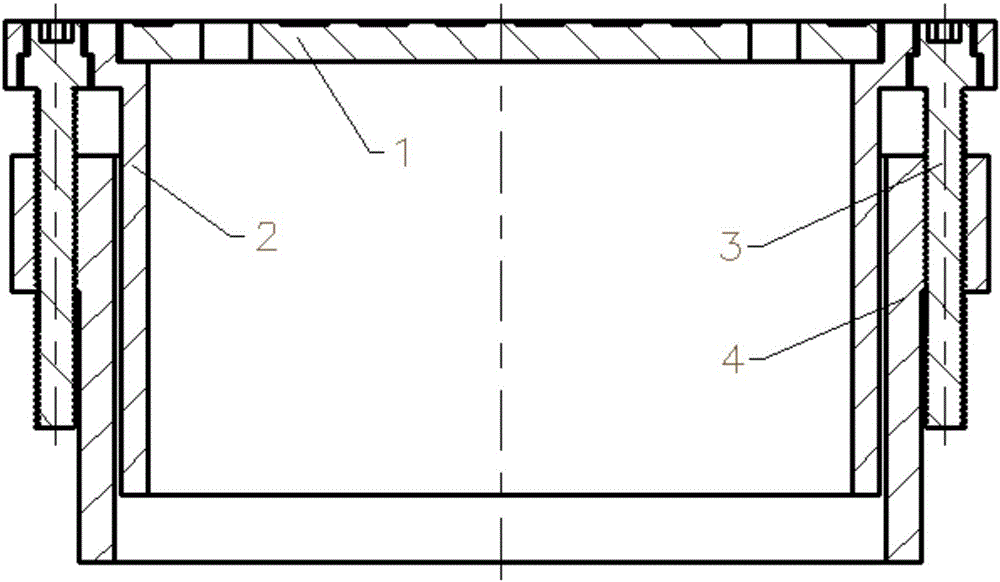

图2是图1所示的装置的A-A视图。

具体实施方式

下面结合具体实施方式和附图对本实用新型加以详细说明。

如附图所示的本实用新型的一种井盖高度自提升装置，它包括开有内孔的固定基座4，所述的固定基座4的上部外壁具有向外侧突出设置的整周外沿，在所述的固定基座4的整周外沿上均匀间隔的开有多个沿竖直方向设置的螺纹孔，在所述的固定基座4的内孔中插有可提升外圈2，在所述的可提升外圈2中间开有阶梯内孔，在所述的阶梯内孔的上部孔内支撑安装有井盖1，所述的可提升外圈2的上部外壁具有向外侧突出设置的整周外沿，在可提升外圈2的整周外沿上沿竖直方向均匀间隔的固定有多个提升支撑螺栓3，所述的多个提升支撑螺栓3的螺杆与固定基座4的螺纹孔一一对应螺纹连接,所述的可提升外圈2通过调整螺栓的调节能够使所述的可提升外圈2的整周外沿支撑在固定基座4的整周外沿顶面上或者位于固定基座4上方。

工作原理：井盖与可提升外圈之间由支撑螺栓连接，该支撑螺栓另一头与固定基座连接，在需要进行井盖高度提升时，调节各个方向的支撑螺栓，通过调整螺栓的连接高度，实现井盖的上下移动，活动顺畅且平稳，提升速度快且可控。
