一种互换把手结构的制作方法与工艺

本实用新型涉及电子门锁技术领域,尤其涉及一种互换把手结构。



背景技术:

现有技术下用单独圆把手代替机械钥匙实现开、关门功能,当锁体中心距离低于60mm或门框有包边,就存在开、关门刮手的使用缺陷,而单独使用横把手又不能代替机械钥匙在原锁体实现开门功能。



技术实现要素:

本实用新型的目的在于提供了一种能够防止门框刮手的互换把手结构。

为达此目的,本实用新型采用以下技术方案:

一种互换把手结构,包括圆把手、套设于所述圆把手的把手芯的定位拉套、套设于所述定位拉套外围的横把手、以及与所述定位拉套紧固的把手底座,所述把手底座与所述横把手之间设置有用于所述横把手围绕所述把手底座轴向多角度旋转的旋转件。

其中,所述把手底座的上表面周向均布有盲孔,所述盲孔与设置在所述把手底座上方的横把手端部下底面的球形凹坑相对应。

其中,相邻所述球形凹坑之间同心凹设有弧形滑槽,所述弧形滑槽与两端的所述球形凹坑贯通设置。

其中,所述旋转件包括埋设于所述盲孔内的压簧,以及设置于所述压簧顶端且与所述球形凹坑及所述弧形滑槽相配合的滚珠。

其中,相邻所述盲孔之间的夹角呈90度设置。

其中,与所述定位拉套相配合的横把手端部的上表面凹设有台阶,所述台阶与凸设于所述定位拉套顶部边缘处的凸缘相配合。

其中,所述定位拉套的下底面与设置在所述把手底座的安装孔内的台阶面紧固。

其中,所述把手芯的下端与门锁驱动机构相连接。

本实用新型的有益效果:本实用新型包括圆把手、套设于所述圆把手的把手芯的定位拉套、套设于所述定位拉套外围的横把手、以及与所述定位拉套紧固的把手底座,所述把手底座与所述横把手之间设置有用于所述横把手围绕所述把手底座轴向多角度旋转的旋转件。此结构设计,在圆把手开关门门框刮手时,可以转换为通过能够多角度旋转的横把手进行开关门,进而有效避免门框刮手现象的发生。

附图说明

图1是本实用新型一种互换把手结构的分解图。

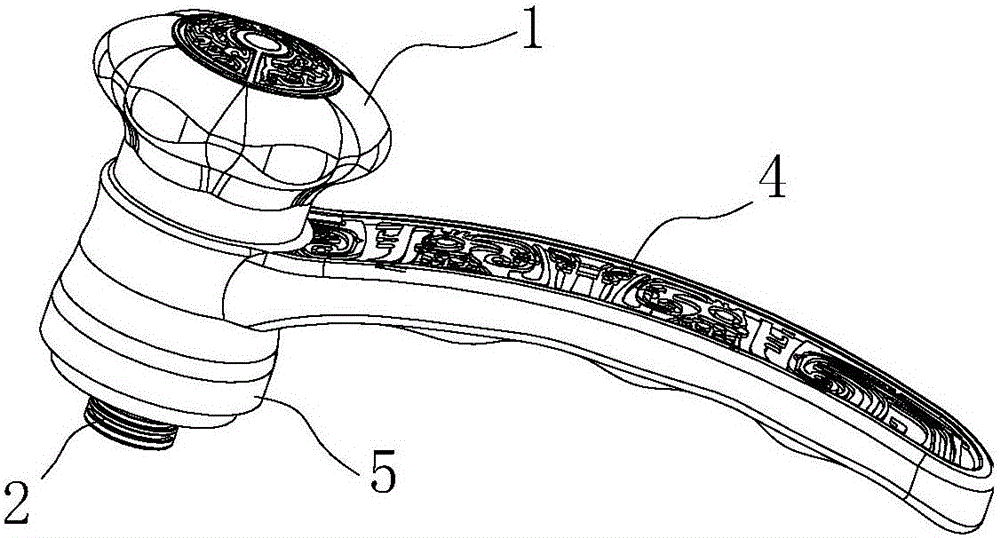

图2是图1的装配图。

图3是图1中横把手的轴测图。

具体实施方式

下面结合附图并通过具体实施方式来进一步说明本实用新型的技术方案。

结合图1至图3所示,本实施例中,一种互换把手结构,包括圆把手1、套设于圆把手1的把手芯2的定位拉套3、套设于定位拉套3外围的横把手4、以及与定位拉套3紧固的把手底座5,把手底座5与横把手4之间设置有用于横把手4围绕把手底座5轴向多角度旋转的旋转件。优选的,该旋转件能够使得横把手围绕把手底座每90度旋转一个位置并定位。

进一步的,本实施例中,结合图1和图3所示,把手底座5的上表面周向均布有盲孔,盲孔与设置在把手底座5上方的横把手4端部下底面的球形凹坑41相对应,且相邻球形凹坑41之间同心凹设有弧形滑槽42,弧形滑槽42与两 端的球形凹坑41贯通设置,旋转件包括埋设于盲孔内的压簧61,以及设置于压簧61顶端且与球形凹坑41及弧形滑槽42相配合的滚珠62,相邻盲孔之间的夹角呈90度设置。以此结构设计,使得横把手位置可调,且不影响圆把手的正常使用,该结构在横把手旋转过程中,滚珠沿弧形滑槽滚动,当滚珠落入球形凹坑时,把手停止转动,当再次用力旋转横把手时,滚珠从球形凹坑中滚出,继而使得横把手继续旋转,以此类推,实现横把手的旋转和定位,且不会影响圆把手的正常使用。

本实施例中,与定位拉套3相配合的横把手4端部的上表面凹设有台阶,台阶与凸设于定位拉套3顶部边缘处的凸缘相配合,定位拉套3的下底面与设置在把手底座5的安装孔内的台阶面紧固,把手芯2的下端与门锁驱动机构相连接。以此方式设计,使得该互换把手结构结构紧凑,且稳定可靠。

以上结合具体实施例描述了本实用新型的技术原理。这些描述只是为了解释本实用新型的原理,而不能以任何方式解释为对本实用新型保护范围的限制。基于此处的解释,本领域的技术人员不需要付出创造性的劳动即可联想到本实用新型的其它具体实施方式,这些方式都将落入本实用新型的保护范围之内。
