一种可加密锁芯结构的制作方法

本实用新型属于智能锁技术领域，涉及一种可加密锁芯结构。

背景技术：

智能锁区别于传统机械锁，在用户识别、安全性、管理性方面更加智能化的锁具，门禁系统中锁门的执行部件。智能锁区别于一般的机械锁，具有自动电子感应锁定系统，他会自动感应到门处于关闭状态时，系统将自动上锁。智能锁可以通过指纹，触摸屏，卡开启门锁。在普通小区安保环境下，一般门锁把手开启方式不能确保足够安全性能，可以很容易的从门外打钻小孔再用钢丝转动把手将门打开。很多智能锁具有专利技术保障，在室内的把手设置中增加了安全把手按钮，需要按住安全把手按钮转动把手门才能开启，带来更安全的使用环境。

智能锁区别于传统机械锁, 是具有安全性, 便利性, 先进技术的复合型锁具。目前的智能锁在使用机械钥匙的同时，还增加了指纹识别、虹膜识别、密码识别的功能，由于国家相关标准规定了智能锁需要保留机械钥匙开锁功能，但往往机械钥匙容易被丢失、复制和非法盗用，留下了较大的安全隐患。

技术实现要素：

本实用新型所要解决的技术问题是，克服现有技术的缺点，提供一种可加密锁芯结构及其应用，本实用新型设计的可加密锁芯结构，仅仅采用机械钥匙无法打开门锁，需要用户授权通过才能采用机械钥匙开锁，安全程度高，避免钥匙丢失或被盗带来的安全隐患。

为了解决以上技术问题，本实用新型提供一种可加密锁芯结构，包括锁胆和锁壳，锁胆为圆柱体型结构，锁胆外侧端部设有锁孔，锁壳包括被控部分、转动部分和控制部分，被控部分为空心圆柱型结构，锁胆套接在被控部分内，转动部分安装转头，锁胆内侧端部与转头固定连接，控制部分亦为空心圆柱型结构，控制部分内设有离合结构，离合结构一端链接转头，其另一端连接吸盘式电磁铁，离合结构与吸盘式电磁铁之间安装有复位弹簧，吸盘式电磁铁连接加密芯片，加密芯片连接外接工作电源，控制部分外端部设有底盖。

前述锁胆内侧端部与转头连接处设有挡片；前述锁胆内侧端部与转头采用销钉进行固定连接。

本实用新型进一步限定的技术方案是：

本实用新型提供一种可加密锁芯结构的应用，包括如下具体步骤：

将钥匙插入锁孔，首先需要向加密芯片发送授权通过信息，加密芯片收到授权通过信息后，控制吸盘式电磁铁工作，吸盘式电磁铁使得离合结构脱离转头，随即转动钥匙，钥匙带动锁胆进行旋转，从而使得转头跟随锁胆发生转动，打开门锁；

完成开门动作后，吸盘式电磁铁断电，复位弹簧则带动离合结构进行复位，离合结构连接转头并将转头固定，导致锁胆不跟随钥匙的转动发生旋转，钥匙不能打开门锁。

进一步的，

上述应用可通过安装在移动终端上的APP、或通过密码键盘输入开锁密码、或通过指纹识别装置按开锁指纹向加密芯片发送授权通过信息。

本实用新型的有益效果是：

本实用新型产品在使用时，用户通过安装在移动终端上的APP、或通过密码键盘输入开锁密码、或通过指纹识别装置按开锁指纹向加密芯片发送授权通过信息，加密芯片接收到授权通过信息后，对吸盘式电磁铁进行供电并控制其工作，吸盘式电磁铁使得离合结构与转头脱离开，转头即可自由转动，转动钥匙带动锁胆进行旋转，由于锁胆与转头固定连接，则转头跟随锁胆发生转动，打开门锁；

完成开门动作后，加密芯片控制吸盘式电磁铁断电，复位弹簧发生复位，带动离合结构连接转头，并将转头固定在离合结构上，由于锁胆与转头固定连接，则不能通过单纯的转动钥匙而打开门锁。

本实用新型设计的可加密锁芯结构，仅仅采用机械钥匙无法打开门锁，需要用户授权通过才能采用机械钥匙开锁，安全程度高，避免钥匙丢失或被盗带来的安全隐患。

附图说明

图1为本实用新型的结构示意图；

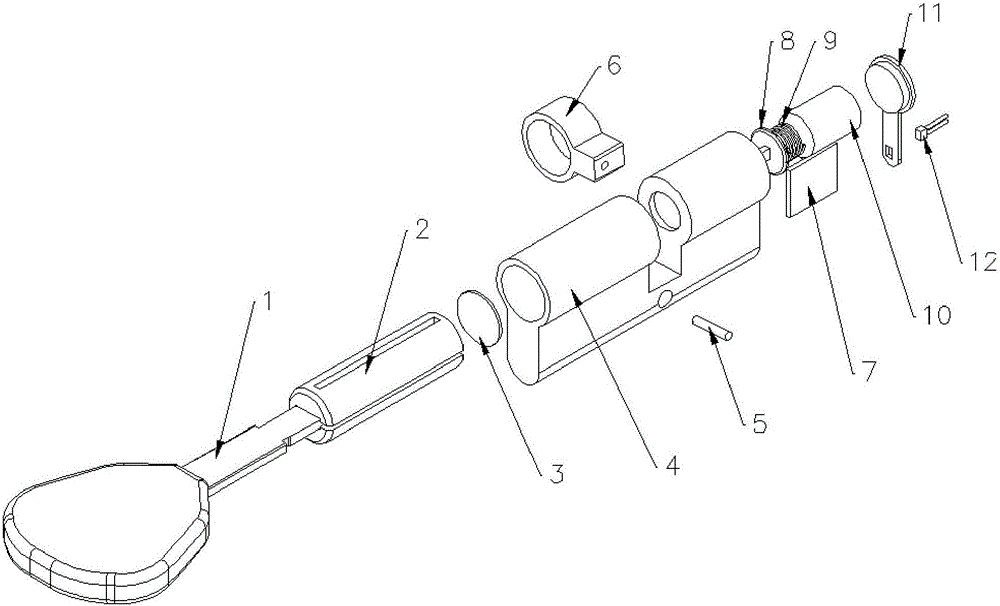

图2为本实用新型的爆炸图；

其中，1-钥匙，2-锁胆，3-挡片，4-锁壳，5-销钉，6-转头，7-加密芯片，8-离合结构，9-复位弹簧，10-吸盘式电磁铁，11-底盖，12-外接工作电源。

具体实施方式

实施例1

本实施例提供一种可加密锁芯结构，结构如图1、图2所示，包括锁胆2和锁壳4，锁胆2为圆柱体型结构，锁胆2外侧端部设有锁孔，锁壳4包括被控部分、转动部分和控制部分，被控部分为空心圆柱型结构，锁胆2套接在被控部分内，转动部分安装转头6，锁胆2内侧端部与转头6固定连接，控制部分亦为空心圆柱型结构，控制部分内设有离合结构8，离合结构8一端链接转头6，其另一端连接吸盘式电磁铁10，离合结构8与吸盘式电磁铁10之间安装有复位弹簧9，吸盘式电磁铁10连接加密芯片7，加密芯片7连接外接工作电源12，控制部分外端部设有底盖11。

前述锁胆2内侧端部与转头6连接处设有挡片3；前述锁胆2内侧端部与转头6采用销钉5进行固定连接。

本实施例还提供一种可加密锁芯结构的应用，包括如下具体步骤：

将钥匙1插入锁孔，首先需要向加密芯片7发送授权通过信息，加密芯片7收到授权通过信息后，控制吸盘式电磁铁10工作，吸盘式电磁铁10使得离合结构8脱离转头6，随即转动钥匙1，钥匙1带动锁胆2进行旋转，从而使得转头6跟随锁胆2发生转动，打开门锁；完成开门动作后，吸盘式电磁铁10断电，复位弹簧9则带动离合结构8进行复位，离合结构8连接转头6并将转头6固定，导致锁胆2不跟随钥匙1的转动发生旋转，钥匙1不能打开门锁。

上述应用可通过安装在移动终端上的APP、或通过密码键盘输入开锁密码、或通过指纹识别装置按开锁指纹向加密芯片7发送授权通过信息。

以上实施例仅为说明本实用新型的技术思想，不能以此限定本实用新型的保护范围，凡是按照本实用新型提出的技术思想，在技术方案基础上所做的任何改动，均落入本实用新型保护范围之内。
