应用于大口径分色镜的支撑调整机构的制作方法

本发明涉及光电仪器主镜支撑结构领域，具体涉及一种应用于大口径分色镜的支撑调整机构。

背景技术：

随着地基望远镜口径的增大，光路中镜片口径也在不断增大。普通的支撑调整结构主要采用球头加预紧弹簧实现对镜子位置的倾斜量调整。但由于镜片口径的不断增大，分色镜本身重量的增加使其在运输过程中不可避免的产生较大的冲击力，造成球头脱落的危险，即使在实验室环境中，对于大口径分色镜的搬运也会出现球头滑动，或弹簧拉力失效的危险。同时分色镜重量增加还带来了开胶脱落的可能，因此传统的只依靠胶粘的方式已不能有效的满足目前口径不断增大的分色镜的运输安全要求。

技术实现要素：

本发明为解决现有大口径分色镜的支撑结构存在球头易脱落或弹簧拉力失效等，同时分色镜自身重量导致开胶脱落等问题，提供一种应用于大口径分色镜的支撑调整机构。

应用于大口径分色镜的支撑调整机构，包括压环、垫圈、膜片、垫柱、碟簧、调节螺钉组件以及由固定板和镜室板组成的镜架；分色镜放置于镜室板中，所述镜室板和固定板之间安装膜片和碟簧，所述垫柱插入镜室板的圆孔中；将镜室板与固定板采用螺钉及碟簧连接施加预紧力；通过安装在固定板的旋钮调整镜室板倾斜量；

分色镜采用侧向三点支撑结构，所述三点支撑结构与分色镜背部对应位置采用无应力胶固定；分色镜与镜室板的间隙处放置垫圈并用压环压紧，将调节螺钉组件装入固定板。

本发明的有益效果：

1、本发明所述的调整机构中采用膜片机构代替球头作为倾斜调整的旋转中心，避免由于大口径分色镜在运输过程中由于自身重力带来的巨大冲击力所引起的球头脱落移位等影响光路变化的问题。

2、本发明所述的调整机构采用侧向三点中有两点为聚四氟乙烯棒，具有一定柔性，在压力作用下会变形，增加与镜接触面积防止光学元件出现应力集中。

3、本发明中对应三点支撑位置用无应力胶点粘，对面型影响微小且起到一定防护作用。

4、本发明所述的调整机构中设置带有间隙的前垫圈并用压环固定，有效保护分色镜且不影响面型。

附图说明

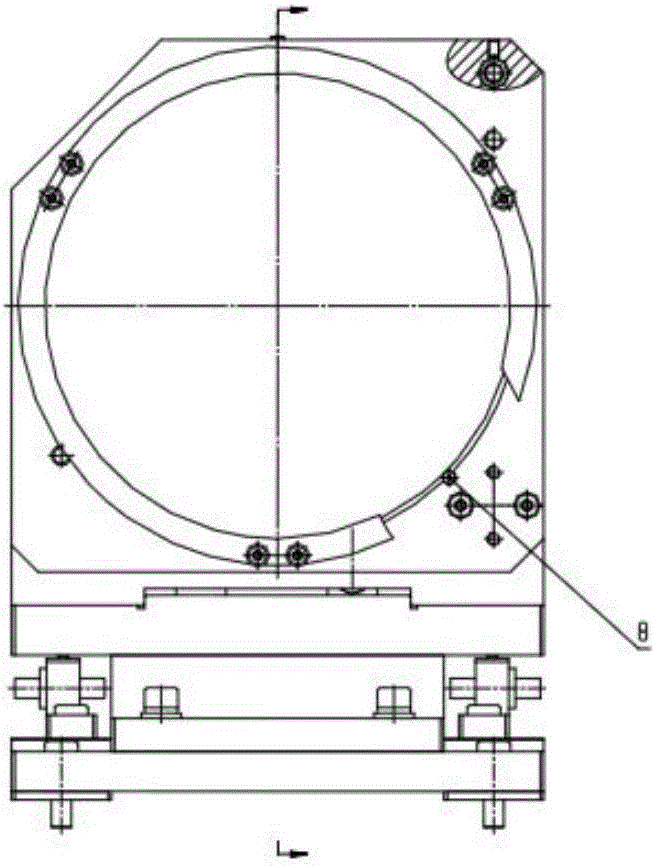

图1为本发明所述的应用于大口径分色镜的支撑调整机构整体结构示意图；

图2为图1的右侧示意图。

具体实施方式

具体实施方式一、结合图1和图2说明本实施方式，应用于大口径分色镜的支撑调整机构，包括镜室板1、镜室垫2、压环3、垫圈4、分色镜5、膜片6、固定板7、垫柱8、碟簧9和调节螺钉组件10；所述固定板7和镜室板1组成镜架主体结构，镜室板1和固定板7之间安装膜片6及若干碟簧9。

采用膜片6代替球头作为倾斜调整的旋转中心。镜架具有两维倾斜调整能力，使倾斜调整范围在±1.2°；分色镜采用侧向三点支撑，另有两点辅助提供固定力，侧向三点中有两点为聚四氟乙烯棒，具有一定柔性，在压力作用下会变形，增加与分色镜接触面积防止光学元件出现应力集中。并于背部对应位置使用无应力胶固定，通过安装在固定板7远端的旋钮调整镜室板倾斜量，另有一组M6螺钉通过压紧碟簧9对镜室板施加预紧力，配合倾斜量调整后可用防松胶固定。在分色镜与镜室板的间隙处放置保护垫圈4并通过压环3固定，对分色镜进行保护。

本实施方式中采用膜片6代替球头作为倾斜调整的旋转中心，这样设计是源于大口径分色镜惯性较大，在长途转场过程中镜架有受到较大的冲击力的可能，这样传统的作为倾斜调整中心的球头结构的固定弹簧有松动的危险，从而造成球头脱落或失位，引起分色镜角度变化，对光路造成巨大影响。而膜片机构则有效的避免这样的问题。

本实施方式所述的大口径分色镜的支撑调整机构对应三点支撑位置用无应力胶点粘，对面型影响微小且起到一定防护作用。

本实施方式所述的应用于大口径分色镜的支撑调整机构装调过程为：

首先将垫柱8插入镜室板1中预先加工好的开直径约四分之一弧长的圆孔中，圆孔中预先点无应力胶，并适当调整垫柱8位置后放置晾干。待无应力胶干后，将分色镜5放置于镜室板1中，适当调整位置后于镜室板1上端预先加工好的孔中放入镜室垫2并用螺钉压紧，此间不断调整分色镜5位置及压紧力度，使达到合理位置。由于口径较大不能直接进行检测面型，所以待水平放置一段时间(10到20分钟)后进行面型检测，如结果不满足要求，需要对分色镜位置及压紧力度进行调整再测，如结果满足要求，可在背住按侧面三点对应位置点无应力胶，待胶干后复测，复测结果达标后即可依次安装垫圈4和压环3，之后将膜片6及若干碟簧9放置于镜室板1和固定板7内侧，用M4螺钉固定，之后将镜室板1与固定板7用M6螺钉及碟簧9连接施加预紧力。最后在固定板上装入调节螺钉组件10。

本实施方式所述的支撑结构的工作过程：通过调整上方调节螺钉组件10可控制整个支撑结构的俯仰调整，通过下方的调节螺钉组件10可控制整个支撑结构的方位调整，调整过程中连接镜室板1和固定板7的M6螺钉及碟簧9起到预紧作用，适当调节M6螺钉可配合调整俯仰和方位，均可达到±1.2°。待整个支撑调整机构定型后可对各个螺钉及调节机构点放松胶处理，使分色镜位置固定保证光路稳定。
