一种快速清洁式车床的制作方法

本实用新型涉及轴加工技术领域技术领域，具体属于一种快速清洁式车床。

背景技术：

轴类零件是常见的典型零件之一。按轴类零件结构形式不同，一般可分为光轴、阶梯轴和异形轴三类；或分为实心轴、空心轴等。它们在机器中用来支承齿轮、带轮等传动零件，以传递转矩或运动。

现有的轴类加工主要包括：下料、粗车、半精车、铣槽、热处理、磨削加工。其中车床是使用最平凡的一种机床，车床的加工效率直接影响轴加工的生产效率，但是车削加工过程中产生大量的废铁屑需要清理，大大的降低了车床的加工效率。

技术实现要素：

本实用新型的目的是提供了一种快速清洁式车床，克服了现有技术的不足，在车床底部设置小车式快速清洁仓，通过快速清洁仓内的过滤网和底部的下料管，将车床工作时产生的废铁屑和冷却液分离，同时直接更换车床底部的快速清洁仓可以快速清洁车床，保证其工作效率，不因清理废物而耽搁车床工作，保证了车床的加工效率，同时降低了清理难度。

为解决上述问题，本实用新型所采取的技术方案如下：

一种快速清洁式车床，包括底座、控制箱、车刀夹持机构和定位座，所述的控制箱上设有旋转盘，所述的车床底部还设有快速清洁仓，所述的控制箱底部与底座相对的一侧设有支撑条一，所述的底座上与控制箱相对的一侧设有支撑条二，所述的快速清洁仓通过支撑条一和支撑条二设置在车床底部，所述的快速清洁仓底部为锥形且设有下料管和若干个滚轮。

进一步，所述的支撑条一和支撑条二上均设有若干个导向轮。

进一步，所述的下料管上设有阀门。

进一步，所述的快速清洁仓中间位置设有过滤网。

本实用新型与现有技术相比较，本实用新型的实施效果如下：

本实用新型所述一种快速清洁式车床，在车床底部设置小车式快速清洁仓，通过快速清洁仓内的过滤网和底部的下料管，将车床工作时产生的废铁屑和冷却液分离，同时直接更换车床底部的快速清洁仓可以快速清洁车床，保证其工作效率，不因清理废物而耽搁车床工作，保证了车床的加工效率，同时降低了清理难度。

附图说明

图1为本实用新型结构示意图。

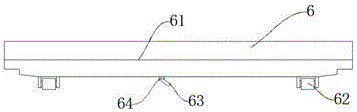

图2为快速清洁仓结构示意图。

具体实施方式

下面结合实施例对本发明作进一步的描述，但本发明不仅限于这些实例，在为脱离本发明宗旨的前提下，所为任何改进均落在本发明的保护范围之内。

如图所示，本实用新型所述的一种快速清洁式车床，包括底座1、控制箱2、车刀夹持机构3和定位座11，所述的控制箱2上设有旋转盘21，所述的车床底部还设有快速清洁仓6，所述的控制箱底部与底座相对的一侧设有支撑条一4，所述的底座上与控制箱相对的一侧设有支撑条二5，所述的快速清洁仓6通过支撑条一4和支撑条二5设置在车床底部，所述的快速清洁仓6底部为锥形且设有下料管63和若干个滚轮62；所述的支撑条一4和支撑条二5上均设有若干个导向轮41；所述的下料管63上设有阀门64；所述的快速清洁仓6中间位置设有过滤网61。
