一种盘式铣刀刀盘的制作方法

本实用新型涉及机械领域，具体是一种盘式铣刀刀盘。

背景技术：

通常用于铣削加工的刀具称为铣刀，具有一个或多个刀齿，工作时各刀齿依次间 歇地切去工件的余量，铣刀主要用于在铣床上加工平面、台阶、沟槽、成形表面和切断工件等。而现在一般的铣刀盘铣刀易磨损，不易更换，磨损之后通常整个铣刀盘都报废了，而且盘式铣刀盘的刀片通常较易损。所以现在易于更换刀片的铣刀盘是人们需求的。

技术实现要素：

本实用新型的目的在于提供一种盘式铣刀刀盘，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种盘式铣刀刀盘，包括铣刀盘和刀体，其特征在于：所述刀体的外侧设置铣刀 盘，所述铣刀盘与所述刀体紧固连接在一起，所述铣刀盘外围均匀分布有垫板；所述垫板前端均设置有铣刀；所述铣刀前端均设置有压板；所述刀体内测设置有内环；所述内环内有转轴轴孔；所述铣刀盘的周围均匀设置有刀槽。

作为本实用新型进一步的方案：所述垫板和所述铣刀通过所述压板固定在所述刀槽中。

作为本实用新型进一步的方案：所述压板中设置有螺栓孔。

作为本实用新型进一步的方案：所述压板用螺栓通过所述螺栓孔固定在所述铣刀盘上。

作为本实用新型进一步的方案：所述铣刀盘和所述刀体的材质均采用钛合金制成；所述铣刀盘下端设置有螺纹稳定垫。

与现有技术相比，本实用新型有效的减少了刀具的磨损，延长刀具使用寿命的铣刀盘，降低了刀具的成本，增加了刀具的寿命，降低机械加工成本，并且更换已磨损的铣刀更为方便，提高了机械的整体质量。

附图说明

图1为本实用新型的结构俯视图；

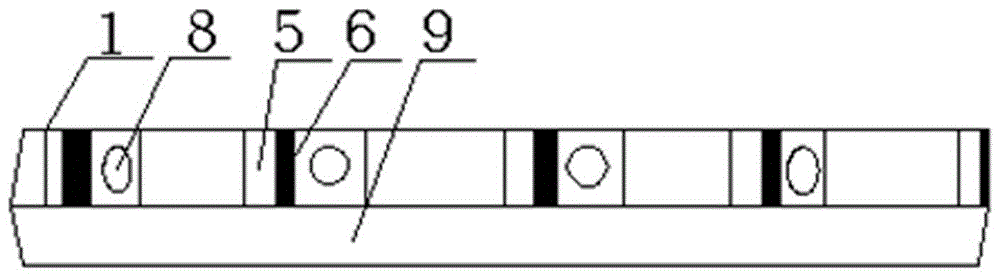

图2为本实用新型的结构侧视图。

图中：1-铣刀盘、2-刀体、3-内环、4-轴孔、5-垫板、6-铣刀、7-压板、8-螺栓孔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1、图2，本实用新型实施例中，一种盘式铣刀刀盘，包括铣刀盘1和刀体2，其特征在于：所述刀体2的外侧设置铣刀盘1，所述铣刀盘1与所述刀体2紧固连接在一起，所述铣刀盘1外围均匀分布有垫板5；所述垫板5前端均设置有铣刀6；所述铣刀6前端均设置有压板7；所述刀体2内测设置有内环3；所述内环3内有转轴轴孔4；所述铣刀盘1的周围均匀设置有刀槽；所述垫板5和所述铣刀6通过所述压板7固定在所述刀槽中，所述压板7中设置有螺栓孔8；所述压板7用螺栓通过所述螺栓孔8固定在所述铣刀盘1上；所述铣刀盘1和所述刀体2的材质均采用钛合金制成；所述铣刀盘1下端设置有螺纹稳定垫9。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
