一种带伸缩支架式弯管设备的制作方法

本实用新型是一种带伸缩支架式弯管设备，属于弯管机领域。

背景技术：

弯管机大致分为数控弯管机、液压弯管机等，应用于电力施工、公铁路建设、桥梁、船舶等方面管道铺设及修造。

现有技术公开了申请号为：201520833624.1的一种弯管机，包括机架，所述机架上相隔一定距离设有钢管压紧器以及钢管折弯器，所述钢管折弯器包括第一模轮及第二模轮，所述第一模轮及第二模轮之间形成有钢管穿过区，所述第一模轮及第二模轮通过一可绕所述第一模轮的中心转动的活动板相连接，所述活动板内设所述第二模轮，一液压压紧杆通过连接块连接所述第二模轮，所述钢管压紧器的外侧设有钢管检测开关，所述钢管压紧器连接第一液压压紧装置，所述检测开关连接所述液压压紧装置，所述机架下方设有活动板的旋转驱动电机，所述液压压紧杆连接第二液压压紧装置，但该产品没有伸缩支架，不可控制设备的高度来使工作更加轻便的完成，且该产品没有采用手动的方式来完成工作，大大提高了生产成本。

技术实现要素：

针对现有技术存在的不足，本实用新型目的是提供一种带伸缩支架式弯管设备，以解决没有伸缩支架，不可控制设备的高度来使工作更加轻便的完成，且没有采用手动的方式来完成工作，大大提高了生产成本。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种带伸缩支架式弯管设备，其结构包括弯管架、按压气缸、伸缩支架、管固定座、气缸固定杆、按压阀、按压杆、动力杆、弯管器、固定螺丝以及固定螺栓，所述弯管架通过固定螺丝设有管固定座、所述弯管架通过气缸固定杆与按压气缸连接，所述按压气缸通过固定螺栓与气缸固定杆连接，所述按压气缸上设有按压阀，所述按压气缸通过按压阀与按压杆连接，所述按压气缸上设有动力杆，所述按压气缸通过动力杆设有弯管器，所述按压气缸与伸缩支架连接。

进一步地，所述伸缩支架包括安装座、主支撑杆、伸缩支脚、辅助杆、舒张阀以及活动螺栓，使设备可自由调节高度。

进一步地，所述安装座与按压气缸连接，所述安装座通过活动螺栓设有主支撑杆，所述活动螺栓通过主支撑杆与伸缩支脚连接，所述主支撑杆上设有辅助杆，所述辅助杆通过舒张阀活动连接。

本实用新型设有伸缩支架，所述安装座与按压气缸连接，所述安装座通过活动螺栓设有主支撑杆，所述活动螺栓通过主支撑杆与伸缩支脚连接，所述主支撑杆上设有辅助杆，所述辅助杆通过舒张阀活动连接，可自由调节设备高度，使工作进展更加舒适方便，且本新型采用手动的方式大大降低生产成本。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

图1为本实用新型一种带伸缩支架式弯管设备的结构示意图；

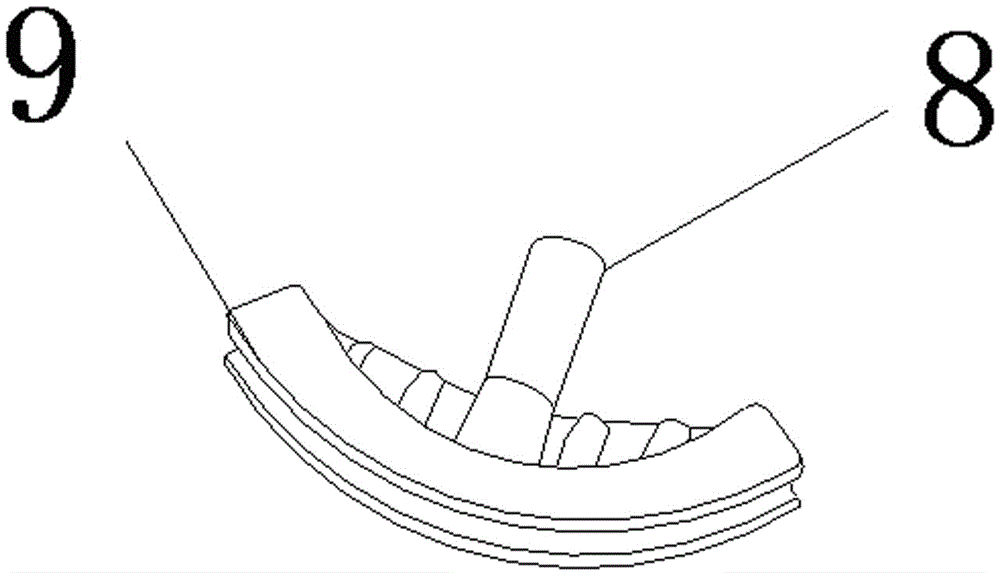

图2为本实用新型弯管设备结构示意图；

图3为本实用新型伸缩支架结构示意图；

图中：1-弯管架、2-按压气缸、3-伸缩支架、4-管固定座、5-气缸固定杆、6-按压阀、7-按压杆、8-动力杆、9-弯管器、10-固定螺丝、11-固定螺栓、301-安装座、302-主支撑杆、303-伸缩支脚、304-辅助杆、305-舒张阀、306-活动螺栓。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1、图2与图3，本实用新型提供一种带伸缩支架式弯管设备技术方案：其结构包括弯管架1、按压气缸2、伸缩支架3、管固定座4、气缸固定杆5、按压阀6、按压杆7、动力杆8、弯管器9、固定螺丝10以及固定螺栓11，所述弯管架1通过固定螺丝10设有管固定座4、所述弯管架1通过气缸固定杆5与按压气缸2连接，所述按压气缸2通过固定螺栓11与气缸固定杆5连接，所述按压气缸2上设有按压阀6，所述按压气缸2通过按压阀6与按压杆7连接，所述按压气缸2上设有动力杆8，所述按压气缸2通过动力杆8设有弯管器9，所述按压气缸2与伸缩支架3连接，所述伸缩支架3包括安装座301、主支撑杆302、伸缩支脚303、辅助杆304、舒张阀305以及活动螺栓306，所述安装座301与按压气缸2连接，所述安装座301通过活动螺栓306设有主支撑杆302，所述活动螺栓306通过主支撑杆302与伸缩支脚303连接，所述主支撑杆302上设有辅助杆304，所述辅助杆304通过舒张阀305活动连接，本实用新型设有伸缩支架，可自由调节设备高度，使工作进展更加舒适方便，且本新型采用手动的方式大大降低生产成本。

在进行使用时，首先将需要弯曲的管放到管固定座4上，通过伸缩支架3调节好设备高度设备高度，通过按压杆7的按压使按压气缸2为动力杆8提供动力带动弯管器9完成弯管的工作。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
