一种使用方便的电动车用切割机的制作方法

本实用新型涉及电动车加工技术领域，具体为一种使用方便的电动车用切割机。

背景技术：

电动车，即电力驱动车，又名电驱车。电动车分为交流电动车和直流电动车。通常说的电动车是以电池作为能量来源，通过控制器、电机等部件，将电能转化为机械能运动，以控制电流大小改变速度的车辆。

第一辆电动车于1834年制造出来，它是由直流电机驱动的，时至今日，电动车已发生了巨大变化，类型也多种多样。

电动车的生产制造过程中，需要用到钢管来制作电动车框架，在用钢管制作电动车框架的过程中，需要对钢管进行切割，因此，电动车的生产过程中需要用到切割机。目前，市场上的切割机由于切割片的直径不同，是一些直径小的切割片不能切割直径较大钢管，从而需要对切割机进行更换较大直径的切割片，由于切割片的拆卸和安装过程非常繁琐，从而使切割机的使用非常的不方便，且更换切割片非常的浪费时间，影响了电动车的生产效率。

技术实现要素：

本实用新型的目的在于提供一种使用方便的电动车用切割机，具有使用方便，切割任意直径的钢管都不需要更换切割片的优点，以解决现有切割机切割直径不同的钢管需要更换切割片，导致切割机使用不方便的问题。

为实现上述目的，本实用新型提供如下技术方案：一种使用方便的电动车用切割机，包括底板，所述底板的上表面固定连接固定装置、置物台和第一固定杆，且第一固定杆位于置物台的一侧，所述置物台和固定装置位于同一垂直平面上，所述第一固定杆的顶端固定连接有轴承，所述轴承的内部设置有转轴，所述转轴的一端固定连接有第一连接杆，所述第一连接杆的两端分别固定有第一切割装置和第二切割装置，所述转轴的另一端固定连接有第二连接杆，所述第二连接杆的一端固定连接有转向盘。

所述第一切割装置包括第一电机，所述第一电机的输出轴固定连接有第一切割片。

所述第二切割装置包括第二电机，所述第二电机的输出轴固定连接有第二切割片。

所述第一切割片的直径是第二切割片直径的二倍。

优选的，所述固定装置包括第二固定杆，所述第二固定杆的侧面固定连接有电动伸缩杆，所述电动伸缩杆远离第二固定杆的一端固定连接有挤压杆，且固定装置的数量为两个，且两个固定装置对称设置在置物台的两侧。

优选的，所述第二固定杆的底端与底板的上表面固定连接。

优选的，所述底板的下表面设置有四个支撑座，且四个支撑座分别固定连接在底板下表面的四角。

与现有技术相比，本实用新型具有以下有益效果：

1、该使用方便的电动车用切割机，通过设置第一切割装置和第二切割装置，使第一切割片的直径大于第二切割片的直径，使该切割机需要切割直径较粗的钢管时，不需要更换切割片，使切割机的使用更加方便。

2、该使用方便的电动车用切割机，通过设置第一切割片和第二切割片，使第一切割片的直径大于第二切割片的直径，使该切割机需要切割直径较粗的钢管时，不需要更换切割片，从而节省了更换切割片所需要的时间，提高了电动车的生产效率。

附图说明

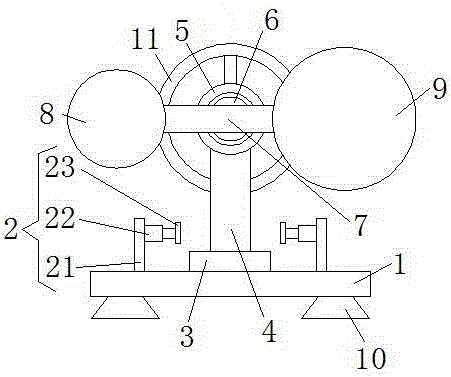

图1为本实用新型正视图的结构示意图；

图2为本实用新型后视图的结构示意图。

图中：1底板、2固定装置、21第二固定杆、22电动伸缩杆、23挤压杆、3置物台、4第一固定杆、5轴承、6转轴、7第一连接杆、8第二切割装置、81第二电机、82第二切割片、9第一切割装置、91第一电机、92第一切割片、10支撑座、11转向盘。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种使用方便的电动车用切割机，包括底板1，底板1的下表面设置有四个支撑座10，且四个支撑座10分别固定连接在底板1下表面的四角，底板1的上表面固定连接固定装置2、置物台3和第一固定杆4，且第一固定杆4位于置物台3的一侧，置物台3和固定装置2位于同一垂直平面上，固定装置2包括第二固定杆21，第二固定杆21的底端与底板1的上表面固定连接，第二固定杆21的侧面固定连接有电动伸缩杆22，电动伸缩杆22远离第二固定杆21的一端固定连接有挤压杆23，且固定装置2的数量为两个，且两个固定装置2对称设置在置物台3的两侧，第一固定杆4的顶端固定连接有轴承5，通过设置第一固定杆4，使轴承5的固定效果更好，轴承5的内部设置有转轴6，转轴6的一端固定连接有第一连接杆7，第一连接杆7的两端分别固定有第一切割装置9和第二切割装置8，转轴6的另一端固定连接有第二连接杆，第二连接杆的一端固定连接有转向盘11，通过设置轴承5和转轴6，使转向盘11旋转，通过转轴6带动第一连接杆7旋转，从而使第一切割装置9和第二切割装置8实现旋转。

第一切割装置9包括第一电机91，第一电机91的输出轴固定连接有第一切割片92。

第二切割装置8包括第二电机81，第二电机81的输出轴固定连接有第二切割片82。

第一切割片92的直径是第二切割片82直径的二倍，通过设置第一切割片92和第二切割片82，使第一切割片92的直径大于第二切割片82的直径，使该切割机需要切割直径较粗的钢管时，不需要更换切割片，从而节省了更换切割片所需要的时间，提高了电动车的生产效率，且使切割机的使用更加方便。

使用时，当需要切割直径小的钢管时，使直径小的钢管放置到置物台3上，使两个电动伸缩杆22伸长，使两个挤压杆23靠近，使直径小的钢管实现固定，再正向旋转转向盘11，使第二切割装置8靠近钢管，使第二切割片82将直径小的钢管切断，当需要切割直径大的钢管时，使直径大的钢管放置到置物台3上，使两个电动伸缩杆22伸长，使两个挤压杆23靠近，使直径大的钢管实现固定，再逆向旋转转向盘11，使第一切割装置9靠近钢管，使第一切割片92将直径较大的钢管切断。

综上所述：该使用方便的电动车用切割机，通过设置第一切割装置9和第二切割装置8，使第一切割片92的直径大于第二切割片82的直径，使该切割机需要切割直径较粗的钢管时，不需要更换切割片，使切割机的使用更加方便。

另外，该使用方便的电动车用切割机，通过设置第一切割片92和第二切割片82，使第一切割片92的直径大于第二切割片82的直径，使该切割机需要切割直径较粗的钢管时，不需要更换切割片，从而节省了更换切割片所需要的时间，提高了电动车的生产效率。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
