一种药物连续滚压装置的制作方法

本实用新型涉及一种制药设备，确切的说是涉及一种药物连续滚压装置。

背景技术：

常规的药物制剂主要有液体、固体、半固体以及气体等剂型。对于固体的片剂，其主要是通过压片机将配置的药粉压制成型。目前常用的药物压片机有单冲压片机、花蓝式压片机及滚压机等，其中，滚压机是并列安装一对挤压辊，两挤压辊的表面对应开设有一圈挤压槽，两挤压辊在相对转动过程中，相对应的两挤压槽将落入其中的药粉挤压成药片。但现有的滚压机在工作过程中，原料的输送是不间断的，而两挤压辊上的挤压槽是间隔设置的，因而总有部分原料没有落在挤压槽内而被白白浪费，以致滚压机的生产成本较高。

技术实现要素：

本实用新型的目的是：提供一种生产成本低的药物连续滚压装置。

本实用新型的技术方案是：一种药物连续滚压装置，包括并列设置的一对挤压辊，在该两挤压辊的表面对应开设有一圈挤压槽，在挤压辊的上方设置有料斗，在所述挤压辊下方还安装有网帘输送机，该网帘输送机包括主动辊、被动辊及绕装在主动辊和被动辊上的输送网帘，在主动辊和被动辊的两层输送网帘之间设置有吸风箱，吸风箱的顶壁贴靠在上层网帘底面并开设有吸风口，吸风箱通过吸风管连接有原料回收箱，原料回收箱通过抽风口连接抽风机。

所述吸风管的出口连接在原料回收箱的侧壁上，所述抽风机的进风口连接在原料回收箱的顶部。

本实用新型的药物连续滚压装置工作时，经挤压辊成型的药片掉落在挤压辊下方设置的网帘输送机上，不仅方便药片的集中，而且通过网帘输送机可以轻松的将药片向下一道工序输送，在网帘下方设置吸风箱可以通过抽风机将从挤压辊掉落的原料回收，避免原料浪费，降低药片生产成本，本实用新型的药物连续滚压装置整体结构简单、安装维护方便，使用安全可靠，有效解决了现有技术存在的问题。

附图说明

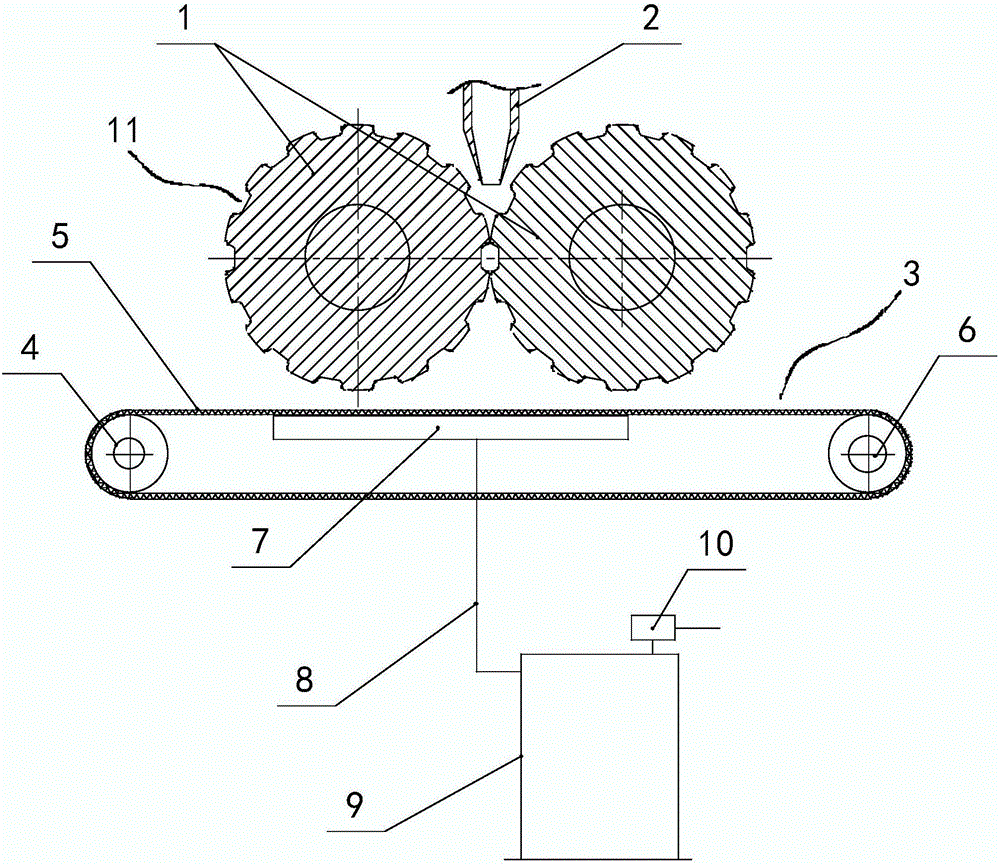

图1为本实用新型药物连续滚压装置的结构示意图。

具体实施方式

本实用新型的药物连续滚压装置的具体实施例如图1所示，其包括并列设置的一对挤压辊1，在该两挤压辊1的表面对应开设有一圈挤压槽11，在挤压辊1的上方设置有料斗2，在挤压辊1下方安装有网帘输送机3，该网帘输送机3包括主动辊4、被动辊6及绕装在主动辊4和被动辊6上的输送网帘5，输送网帘5绕装在括主动辊4和被动辊6上形成上下两层，其这上下两层输送网帘5之间安装有一个吸风箱7，该吸风箱基本位于两挤压辊1结合处正下方，吸风箱7的顶壁贴靠在上层输送网帘5的底面并开设有吸风口(图中未视出)，吸风箱7通过吸风管8连接有原料回收箱9，原料回收箱9通过抽风口连接抽风机10。输送网帘5采用透气网布或相似材料制成，可以接住压制成型的药片，同时可以允许从挤压辊1上掉落的粉状原料从网孔中通过，从料斗2输出的原料经两挤压辊1配合挤压成型药片，成型的药片在挤压辊1转动过程中掉落在输送网帘5上，而从挤压辊1掉落的粉状原料在吸风箱7的抽吸作用下穿过输送网帘5的网孔经吸风管8被吸入原料回收箱9中。本实施例中，吸风管8的出口连接在原料回收箱9的侧壁上，抽风机10的进风口连接在原料回收箱9的顶部。
