一种激光切割机空气过滤装置的制作方法

文档序号:11073602阅读:652来源:国知局
一种激光切割机空气过滤装置的制造方法

本发明涉及激光切割机领域,尤其涉及一种激光切割机空气过滤装置。



背景技术:

激光切割机就是将激光束照射到工件表面时释放的能量来使工件融化并蒸发,以达到切割和雕刻的目的,具有精度高,切割快速,不局限于切割图案限制,自动排版节省材料,切口平滑,加工成本低等特点。

常用的激光切割机在操作时,其操作台面会产生大量的烟尘,这种烟尘如果不及时排出的话,大量积聚在操作车间里的话,容易造成工作环境的污染,损害操作人员的身体健康,不利于车间内的空气循环。

因此亟需研发一种能够有效地排出烟尘,减少环境污染的激光切割机空气过滤装置,来克服现有技术中不能够有效地排出烟尘,不能够减少环境污染的缺点。



技术实现要素:

(1)要解决的技术问题

本发明为了克服不能够有效地排出烟尘,不能够减少环境污染的缺点,本发明要解决的技术问题是提供一种能够有效地排出烟尘,减少环境污染的激光切割机空气过滤装置。

(2)技术方案

为了解决上述技术问题,本发明提供了这样一种激光切割机空气过滤装置,包括有L形底座、万向轮、净化机构、出液管、喷洒装置、放置箱、吸风管和第一滤网,L形底座底部对称连接有万向轮,L形底座顶部连接有净化机构,L形底座内右侧上部连接有放置箱,放置箱顶部连接有吸风管,放置箱内中部与放置箱内左侧上部均连接有第一滤网,放置箱左侧连接有喷洒装置,放置箱底部与净化机构之间连接有出液管。

优选地,喷洒装置包括有固定板、第一水箱、进液管、水泵、软管、喷头、进料斗、搅拌杆、滑轨、滑块、踩踏板、弹簧和杆子,放置箱左侧下部连接有固定板,固定板顶部右侧连接有第一水箱和水泵,水泵位于第一水箱右侧,第一水箱顶壁左部开有小孔,第一水箱顶部右侧设有进料斗,第一水箱左侧下部连接有进液管,第一水箱右侧上部连接有喷头,喷头位于第一滤网左侧,水泵上连接有两根软管,一根软管穿过第一水箱右壁,另一根软管与喷头底端连接,第一水箱顶部左侧连接有弹簧,第一水箱左侧连接有滑轨,滑轨上滑动式连接有滑块,滑块与滑轨配合,滑块上连接有踩踏板,弹簧底端与踩踏板底部连接,踩踏板底部右侧连接有杆子,杆子穿过弹簧,并且杆子穿过第一水箱顶壁左部开有的小孔,杆子底端连接有搅拌杆,搅拌杆位于第一水箱内。

优选地,净化机构包括有集水箱、排气管、硬水管、过滤箱、活性炭、出水管和电控阀,L形底座顶部连接有集水箱,集水箱顶部左侧连接有排气管,集水箱左侧下部连接有出水管,出水管上设有电控阀,L形底座内右侧连接有过滤箱,过滤箱顶部与放置箱底部之间连接有出液管,过滤箱内设有活性炭,过滤箱左侧下部与集水箱顶部右侧之间连接有硬水管。

优选地,还包括有第二滤网、浮球、放置框、行程开关、连杆和警示灯,集水箱内底部右侧连接有第二滤网,第二滤网顶部放置有浮球和放置框,浮球位于放置框右侧,并且放置框与浮球的大小宽度一样,集水箱内底部右侧连接有连杆,连杆底端连接有行程开关,电控阀通过线路与行程开关连接,过滤箱右侧连接有警示灯,警示灯通过线路与行程开关连接。

优选地,L形底座为优质钢材,表面覆镀锌层。

优选地,踩踏板材料为不锈钢。

工作原理:使用本装置时,工人首先将吸风管与激光切割机的排风口连接,当激光切割机在操作时,其操作台面产生的大量烟尘通过吸风管吸入放置箱内,此时,通过喷洒装置对放置箱内喷水,使得烟尘中含有的杂质通过第一滤网的分离,不能落入放置箱内底部,水通过第一滤网的分离流入放置箱内底部,再通过出液管流入净化机构,通过净化机构能够对浑浊水进行净化,得到循环利用,完全过滤完成后,即可推动本设备到下一处激光切割机进行工作。

因为喷洒装置包括有固定板、第一水箱、进液管、水泵、软管、喷头、进料斗、搅拌杆、滑轨、滑块、踩踏板、弹簧和杆子,放置箱左侧下部连接有固定板,固定板顶部右侧连接有第一水箱和水泵,水泵位于第一水箱右侧,第一水箱顶壁左部开有小孔,第一水箱顶部右侧设有进料斗,第一水箱左侧下部连接有进液管,第一水箱右侧上部连接有喷头,水泵上连接有两根软管,一根软管穿过第一水箱右壁,另一根软管与喷头底端连接,第一水箱顶部左侧连接有弹簧,第一水箱左侧连接有滑轨,滑轨上滑动式连接有滑块,滑块与滑轨配合,滑块上连接有踩踏板,弹簧底端与踩踏板底部连接,踩踏板底部右侧连接有杆子,杆子穿过弹簧,并且杆子穿过第一水箱顶壁左部开有的小孔,杆子底端连接有搅拌杆,搅拌杆位于第一水箱内,首先通过进料斗往第一水箱内注入一定量的消毒液,再踩住踩踏板向下运动,带动杆子及搅拌杆向下运动,弹簧被压缩,松开踩踏板,杆子及搅拌杆在弹簧弹力的作用下向上运动,如此反复,搅拌杆上下运动,能够对第一水箱内的水和消毒液混匀,当第一水箱内的水和消毒液混匀完成后,停止踩住踩踏板。再控制水泵工作,将第一水箱混匀完成的水和消毒液通过软管泵入喷头喷洒出。通过踩松踩踏板,来实现对第一水箱内的水和消毒液混匀,再通过控制水泵工作,将第一水箱混匀完成的水和消毒液通过软管泵入喷头喷洒出,使得烟尘中含有的杂质更快的通过第一滤网的分离,不能落入放置箱内底部,并且能够对放置箱进行消毒,提高了工作效率和设备的使用寿命。

因为净化机构包括有集水箱、排气管、硬水管、过滤箱、活性炭、出水管和电控阀,L形底座顶部连接有集水箱,集水箱顶部左侧连接有排气管,集水箱左侧下部连接有出水管,出水管上设有电控阀,L形底座内右侧连接有过滤箱,过滤箱顶部与放置箱底部之间连接有出液管,过滤箱内设有活性炭,过滤箱左侧下部与集水箱顶部右侧之间连接有硬水管,当水通过第一滤网的分离流入放置箱内底部后,就会通过出液管流入过滤箱内,过滤箱内的活性炭对浑浊的水进行吸附其他杂质,再通过硬水管流入集水箱内,一些有害的气体得到集水箱内的水的净化,通过排气管排出,当集水箱内的水收集到一定量时,控制电控阀打开,水通过出水管流出,工人再将其进行收集起来即可。

因为还包括有第二滤网、浮球、放置框、行程开关、连杆和警示灯,集水箱内底部右侧连接有第二滤网,第二滤网顶部放置有浮球和放置框,浮球位于放置框右侧,并且放置框与浮球的大小宽度一样,集水箱内底部右侧连接有连杆,连杆底端连接有行程开关,电控阀通过线路与行程开关连接,过滤箱右侧连接有警示灯,警示灯通过线路与行程开关连接,当集水箱内的水位缓缓上升时,也就带动浮球缓缓向上运动,当集水箱内的水位达到一定值,并且浮球向上运动与行程开关接触时,行程开关控制电控阀打开,并且行程开关控制警示灯亮起,提示工人收集箱内的水已满,将通过出水管流出的水进行收集,循环利用。

因为L形底座为优质钢材,表面覆镀锌层,使得本装置不易腐蚀,提高使用寿命。

因为踩踏板材料为不锈钢,不锈钢耐腐蚀性和耐酸性强,使装置的使用寿命更长。

(3)有益效果

本发明首先将吸风管与激光切割机的排风口连接,当激光切割机在操作时,其操作台面产生的大量烟尘通过吸风管吸入放置箱内,并且设置有喷洒装置的作用,通过踩松踩踏板,来实现对第一水箱内的水和消毒液混匀,再通过控制水泵工作,将第一水箱混匀完成的水和消毒液通过软管泵入喷头喷洒出,使得烟尘中含有的杂质更快的通过第一滤网的分离,并且设置有净化机构的作用,能够对一些有害的气体通过集水箱内的水净化,再通过排气管排出,并且设置有第二滤网、浮球、放置框、行程开关、连杆和警示灯的作用,能够提示工人收集箱内的水已满,将通过出水管流出的水进行收集,循环利用。

附图说明

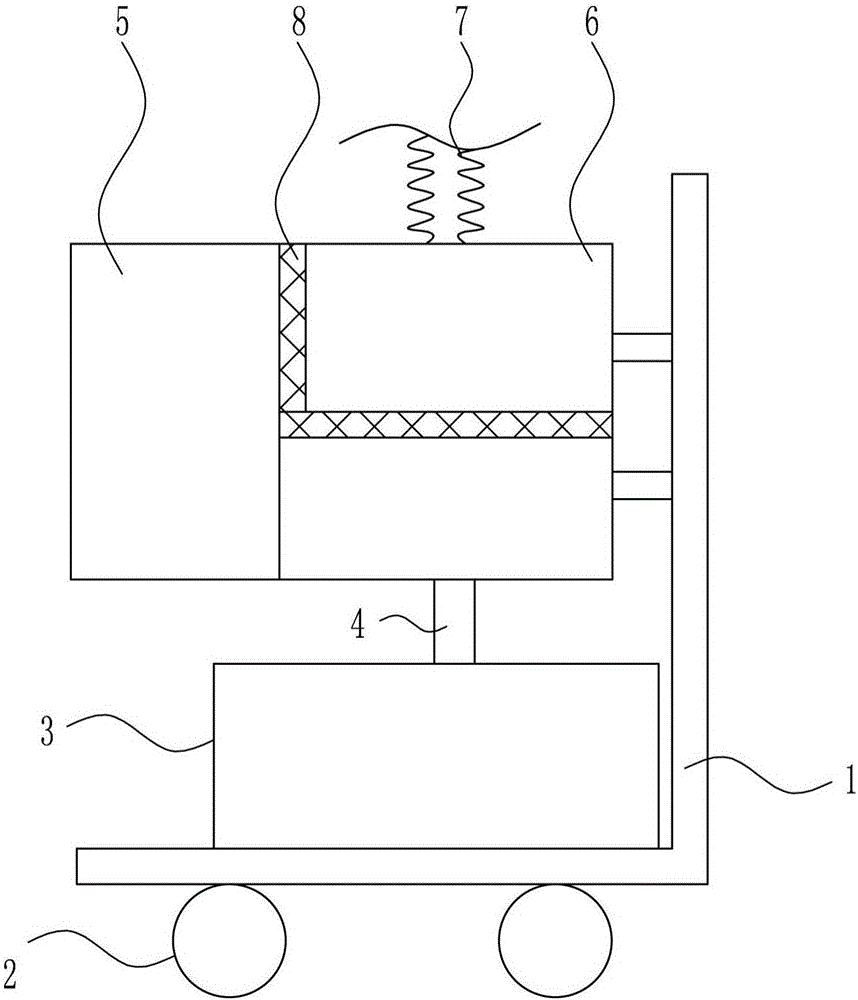

图1为本发明的主视结构示意图。

图2为本发明喷洒装置的主视结构示意图。

图3为本发明净化机构的第一种主视结构示意图。

图4为本发明净化机构的第二种主视结构示意图。

附图中的标记为:1-L形底座,2-万向轮,3-净化机构,301-集水箱,302-排气管,303-第二滤网,304-浮球,305-放置框,306-行程开关,307-连杆,308-硬水管,309-过滤箱,310-活性炭,311-警示灯,312-出水管,313-电控阀,4-出液管,5-喷洒装置,501-固定板,502-第一水箱,503-进液管,504-水泵,505-软管,506-喷头,507-进料斗,508-搅拌杆,509-滑轨,510-滑块,511-踩踏板,512-弹簧,513-杆子,6-放置箱,7-吸风管,8-第一滤网。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种激光切割机空气过滤装置,如图1-4所示,包括有L形底座1、万向轮2、净化机构3、出液管4、喷洒装置5、放置箱6、吸风管7和第一滤网8,L形底座1底部对称连接有万向轮2,L形底座1顶部连接有净化机构3,L形底座1内右侧上部连接有放置箱6,放置箱6顶部连接有吸风管7,放置箱6内中部与放置箱6内左侧上部均连接有第一滤网8,放置箱6左侧连接有喷洒装置5,放置箱6底部与净化机构3之间连接有出液管4。

实施例2

一种激光切割机空气过滤装置,如图1-4所示,包括有L形底座1、万向轮2、净化机构3、出液管4、喷洒装置5、放置箱6、吸风管7和第一滤网8,L形底座1底部对称连接有万向轮2,L形底座1顶部连接有净化机构3,L形底座1内右侧上部连接有放置箱6,放置箱6顶部连接有吸风管7,放置箱6内中部与放置箱6内左侧上部均连接有第一滤网8,放置箱6左侧连接有喷洒装置5,放置箱6底部与净化机构3之间连接有出液管4。

喷洒装置5包括有固定板501、第一水箱502、进液管503、水泵504、软管505、喷头506、进料斗507、搅拌杆508、滑轨509、滑块510、踩踏板511、弹簧512和杆子513,放置箱6左侧下部连接有固定板501,固定板501顶部右侧连接有第一水箱502和水泵504,水泵504位于第一水箱502右侧,第一水箱502顶壁左部开有小孔,第一水箱502顶部右侧设有进料斗507,第一水箱502左侧下部连接有进液管503,第一水箱502右侧上部连接有喷头506,喷头506位于第一滤网8左侧,水泵504上连接有两根软管505,一根软管505穿过第一水箱502右壁,另一根软管505与喷头506底端连接,第一水箱502顶部左侧连接有弹簧512,第一水箱502左侧连接有滑轨509,滑轨509上滑动式连接有滑块510,滑块510与滑轨509配合,滑块510上连接有踩踏板511,弹簧512底端与踩踏板511底部连接,踩踏板511底部右侧连接有杆子513,杆子513穿过弹簧512,并且杆子513穿过第一水箱502顶壁左部开有的小孔,杆子513底端连接有搅拌杆508,搅拌杆508位于第一水箱502内。

实施例3

一种激光切割机空气过滤装置,如图1-4所示,包括有L形底座1、万向轮2、净化机构3、出液管4、喷洒装置5、放置箱6、吸风管7和第一滤网8,L形底座1底部对称连接有万向轮2,L形底座1顶部连接有净化机构3,L形底座1内右侧上部连接有放置箱6,放置箱6顶部连接有吸风管7,放置箱6内中部与放置箱6内左侧上部均连接有第一滤网8,放置箱6左侧连接有喷洒装置5,放置箱6底部与净化机构3之间连接有出液管4。

喷洒装置5包括有固定板501、第一水箱502、进液管503、水泵504、软管505、喷头506、进料斗507、搅拌杆508、滑轨509、滑块510、踩踏板511、弹簧512和杆子513,放置箱6左侧下部连接有固定板501,固定板501顶部右侧连接有第一水箱502和水泵504,水泵504位于第一水箱502右侧,第一水箱502顶壁左部开有小孔,第一水箱502顶部右侧设有进料斗507,第一水箱502左侧下部连接有进液管503,第一水箱502右侧上部连接有喷头506,喷头506位于第一滤网8左侧,水泵504上连接有两根软管505,一根软管505穿过第一水箱502右壁,另一根软管505与喷头506底端连接,第一水箱502顶部左侧连接有弹簧512,第一水箱502左侧连接有滑轨509,滑轨509上滑动式连接有滑块510,滑块510与滑轨509配合,滑块510上连接有踩踏板511,弹簧512底端与踩踏板511底部连接,踩踏板511底部右侧连接有杆子513,杆子513穿过弹簧512,并且杆子513穿过第一水箱502顶壁左部开有的小孔,杆子513底端连接有搅拌杆508,搅拌杆508位于第一水箱502内。

净化机构3包括有集水箱301、排气管302、硬水管308、过滤箱309、活性炭310、出水管312和电控阀313,L形底座1顶部连接有集水箱301,集水箱301顶部左侧连接有排气管302,集水箱301左侧下部连接有出水管312,出水管312上设有电控阀313,L形底座1内右侧连接有过滤箱309,过滤箱309顶部与放置箱6底部之间连接有出液管4,过滤箱309内设有活性炭310,过滤箱309左侧下部与集水箱301顶部右侧之间连接有硬水管308。

实施例4

一种激光切割机空气过滤装置,如图1-4所示,包括有L形底座1、万向轮2、净化机构3、出液管4、喷洒装置5、放置箱6、吸风管7和第一滤网8,L形底座1底部对称连接有万向轮2,L形底座1顶部连接有净化机构3,L形底座1内右侧上部连接有放置箱6,放置箱6顶部连接有吸风管7,放置箱6内中部与放置箱6内左侧上部均连接有第一滤网8,放置箱6左侧连接有喷洒装置5,放置箱6底部与净化机构3之间连接有出液管4。

喷洒装置5包括有固定板501、第一水箱502、进液管503、水泵504、软管505、喷头506、进料斗507、搅拌杆508、滑轨509、滑块510、踩踏板511、弹簧512和杆子513,放置箱6左侧下部连接有固定板501,固定板501顶部右侧连接有第一水箱502和水泵504,水泵504位于第一水箱502右侧,第一水箱502顶壁左部开有小孔,第一水箱502顶部右侧设有进料斗507,第一水箱502左侧下部连接有进液管503,第一水箱502右侧上部连接有喷头506,喷头506位于第一滤网8左侧,水泵504上连接有两根软管505,一根软管505穿过第一水箱502右壁,另一根软管505与喷头506底端连接,第一水箱502顶部左侧连接有弹簧512,第一水箱502左侧连接有滑轨509,滑轨509上滑动式连接有滑块510,滑块510与滑轨509配合,滑块510上连接有踩踏板511,弹簧512底端与踩踏板511底部连接,踩踏板511底部右侧连接有杆子513,杆子513穿过弹簧512,并且杆子513穿过第一水箱502顶壁左部开有的小孔,杆子513底端连接有搅拌杆508,搅拌杆508位于第一水箱502内。

净化机构3包括有集水箱301、排气管302、硬水管308、过滤箱309、活性炭310、出水管312和电控阀313,L形底座1顶部连接有集水箱301,集水箱301顶部左侧连接有排气管302,集水箱301左侧下部连接有出水管312,出水管312上设有电控阀313,L形底座1内右侧连接有过滤箱309,过滤箱309顶部与放置箱6底部之间连接有出液管4,过滤箱309内设有活性炭310,过滤箱309左侧下部与集水箱301顶部右侧之间连接有硬水管308。

还包括有第二滤网303、浮球304、放置框305、行程开关306、连杆307和警示灯311,集水箱301内底部右侧连接有第二滤网303,第二滤网303顶部放置有浮球304和放置框305,浮球304位于放置框305右侧,并且放置框305与浮球304的大小宽度一样,集水箱301内底部右侧连接有连杆307,连杆307底端连接有行程开关306,电控阀313通过线路与行程开关306连接,过滤箱309右侧连接有警示灯311,警示灯311通过线路与行程开关306连接。

L形底座1为优质钢材,表面覆镀锌层。

踩踏板511材料为不锈钢。

工作原理:使用本装置时,工人首先将吸风管7与激光切割机的排风口连接,当激光切割机在操作时,其操作台面产生的大量烟尘通过吸风管7吸入放置箱6内,此时,通过喷洒装置5对放置箱6内喷水,使得烟尘中含有的杂质通过第一滤网8的分离,不能落入放置箱6内底部,水通过第一滤网8的分离流入放置箱6内底部,再通过出液管4流入净化机构3,通过净化机构3能够对浑浊水进行净化,得到循环利用,完全过滤完成后,即可推动本设备到下一处激光切割机进行工作。

因为喷洒装置5包括有固定板501、第一水箱502、进液管503、水泵504、软管505、喷头506、进料斗507、搅拌杆508、滑轨509、滑块510、踩踏板511、弹簧512和杆子513,放置箱6左侧下部连接有固定板501,固定板501顶部右侧连接有第一水箱502和水泵504,水泵504位于第一水箱502右侧,第一水箱502顶壁左部开有小孔,第一水箱502顶部右侧设有进料斗507,第一水箱502左侧下部连接有进液管503,第一水箱502右侧上部连接有喷头506,水泵504上连接有两根软管505,一根软管505穿过第一水箱502右壁,另一根软管505与喷头506底端连接,第一水箱502顶部左侧连接有弹簧512,第一水箱502左侧连接有滑轨509,滑轨509上滑动式连接有滑块510,滑块510与滑轨509配合,滑块510上连接有踩踏板511,弹簧512底端与踩踏板511底部连接,踩踏板511底部右侧连接有杆子513,杆子513穿过弹簧512,并且杆子513穿过第一水箱502顶壁左部开有的小孔,杆子513底端连接有搅拌杆508,搅拌杆508位于第一水箱502内,首先通过进料斗507往第一水箱502内注入一定量的消毒液,再踩住踩踏板511向下运动,带动杆子513及搅拌杆508向下运动,弹簧512被压缩,松开踩踏板511,杆子513及搅拌杆508在弹簧512弹力的作用下向上运动,如此反复,搅拌杆508上下运动,能够对第一水箱502内的水和消毒液混匀,当第一水箱502内的水和消毒液混匀完成后,停止踩住踩踏板511。再控制水泵504工作,将第一水箱502混匀完成的水和消毒液通过软管505泵入喷头506喷洒出。通过踩松踩踏板511,来实现对第一水箱502内的水和消毒液混匀,再通过控制水泵504工作,将第一水箱502混匀完成的水和消毒液通过软管505泵入喷头506喷洒出,使得烟尘中含有的杂质更快的通过第一滤网8的分离,不能落入放置箱6内底部,并且能够对放置箱6进行消毒,提高了工作效率和设备的使用寿命。

因为净化机构3包括有集水箱301、排气管302、硬水管308、过滤箱309、活性炭310、出水管312和电控阀313,L形底座1顶部连接有集水箱301,集水箱301顶部左侧连接有排气管302,集水箱301左侧下部连接有出水管312,出水管312上设有电控阀313,L形底座1内右侧连接有过滤箱309,过滤箱309顶部与放置箱6底部之间连接有出液管4,过滤箱309内设有活性炭310,过滤箱309左侧下部与集水箱301顶部右侧之间连接有硬水管308,当水通过第一滤网8的分离流入放置箱6内底部后,就会通过出液管4流入过滤箱309内,过滤箱309内的活性炭310对浑浊的水进行吸附其他杂质,再通过硬水管308流入集水箱301内,一些有害的气体得到集水箱301内的水的净化,通过排气管302排出,当集水箱301内的水收集到一定量时,控制电控阀313打开,水通过出水管312流出,工人再将其进行收集起来即可。

因为还包括有第二滤网303、浮球304、放置框305、行程开关306、连杆307和警示灯311,集水箱301内底部右侧连接有第二滤网303,第二滤网303顶部放置有浮球304和放置框305,浮球304位于放置框305右侧,并且放置框305与浮球304的大小宽度一样,集水箱301内底部右侧连接有连杆307,连杆307底端连接有行程开关306,电控阀313通过线路与行程开关306连接,过滤箱309右侧连接有警示灯311,警示灯311通过线路与行程开关306连接,当集水箱301内的水位缓缓上升时,也就带动浮球304缓缓向上运动,当集水箱301内的水位达到一定值,并且浮球304向上运动与行程开关306接触时,行程开关306控制电控阀313打开,并且行程开关306控制警示灯311亮起,提示工人收集箱内的水已满,将通过出水管312流出的水进行收集,循环利用。

因为L形底座1为优质钢材,表面覆镀锌层,使得本装置不易腐蚀,提高使用寿命。

因为踩踏板511材料为不锈钢,不锈钢耐腐蚀性和耐酸性强,使装置的使用寿命更长。

以上所述实施例仅表达了本发明的优选实施方式,其描述较为具体和详细,但并不能因此而理解为对本发明专利范围的限制。应当指出的是,对于本领域的普通技术人员来说,在不脱离本发明构思的前提下,还可以做出若干变形、改进及替代,这些都属于本发明的保护范围。因此,本发明专利的保护范围应以所附权利要求为准。
