一种智能液晶电极板表面研磨机的打磨头的制作方法

本发明涉及一种用于对生产液晶屏时所用的电极板进行研磨的设备，尤其涉及一种智能液晶电极板表面研磨机的打磨头。

背景技术：

电子液晶屏在生产时需要在特殊的液体中与铝质电极板组合进行蚀刻工艺，在这过程中会大量的化学渣质和无数的颗粒物吸附在铝质电极板上，质地比较坚硬，所以每生产一次铝质电极板就必须更换一次，而如果想要重复利用电极板就必须重新打磨抛光，粗糙度必须达到0.1微米。

目前对电极板的打磨主要是通过人工的方式进行处理，缺点是费时费力浪费资源质量又不稳定，因为人工很难掌握力的轻重，来回研磨时非常容易重叠，这样会严重影响该产品粗糙度的一致性。例如：一块2.4米X2.2米人工研磨需耗时20小时左右，来回研磨30次左右还不能保证粗糙度的一致性，更难以保证0.1微米标准。

本发明在没有其他机器设备的参照下成功的研制出了国内首创的智能液晶电极板表面研磨机，解放了人的体力劳动，节约成本和时间，大大改善了产品的质量，该智能研磨机是用水来自动冲洗，可在4小时达到研磨的要求。

技术实现要素：

本发明的主要目的在于提供一种智能液晶电极板表面研磨机的打磨头，用以解决上述问题，一方面能够解放体力劳动，节约时间和成本，另一方面提高了产品的精度。

为达到以上目的，本发明采用的技术方案为：一种智能液晶电极板表面研磨机的打磨头，包括振动打磨机、偏心打磨机、下旋转头以及上旋转头，振动打磨机和偏心打磨机分别通过连接结构连接到下旋转头不同的面上，下旋转头和上旋转头通过旋转头紧固件进行连接，当需要更换打磨机时，旋转头紧固件松开，当正常打磨时，旋转头紧固件将上、下旋转头锁紧防止两者相对旋转。

进一步，所述的连接结构为三段式万向节调节结构。

进一步，在下旋转头上与上旋转头连接的位置处设置有凸缘，在上旋转头上与下旋转头连接的位置处设置有凹槽，凸缘与凹槽相配合防止上、下旋转头在接触平面内滑动。

进一步，在凸缘上设置十字凹槽，在凹槽上设置十字凸起，在凸缘与凹槽配合时十字凹槽与十字凸起相配合以防止上、下旋转头相对旋转。

进一步，所述的旋转头紧固件一端插入并固定到下旋转头中，另一端铰接有旋转头紧固拉杆，旋转头紧固拉杆通过拉杆固定杆固定到上旋转头安装板上，上旋转头安装板固定到上旋转头。

进一步，所述的振动打磨机安装精磨头，所述的偏心打磨机安装有粗磨头。

本发明的有益效果：该打磨头采用智能控制，节省了人力，缩短了打磨时间；同时在打磨头上同时具有精磨头和粗磨头，能够根据需要进行精磨头和粗磨头的转换，粗磨头可以提高打磨效率，精磨头可以提高打磨精度。

附图说明

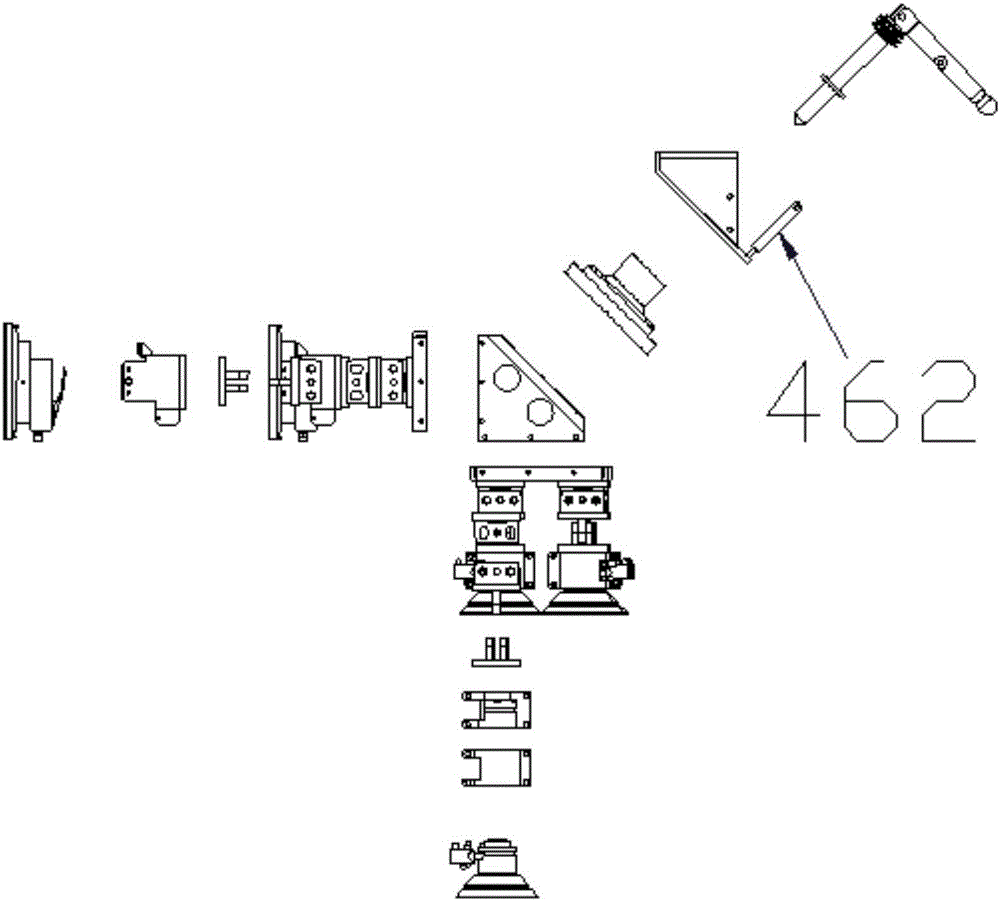

图1是本发明一个优选实施例的打磨头分解图；

图2是本发明一个优选实施例的打磨头分解图的正视图；

图3是本发明一个优选实施例的上、下旋转头的示意图。

具体实施方式

以下描述用于揭露本发明以使本领域技术人员能够实现本发明。以下描述中的优选实施例只作为举例，本领域技术人员可以想到其他显而易见的变型。

如图1-3所示，所述的打磨头4安装有两个振动打磨机41和四个偏心打磨机42，振动打磨机41用于精磨，偏心打磨机用于粗磨，振动打磨机41通过振动打磨机夹具411、三段式万向节调节结构412安装到万向节安装板413上，偏心打磨机42通过偏心打磨机夹具421、三段式万向节调节结构422安装到万向节安装板423上，万向节安装板413和423分别安装到下旋转头43的两个直角边所在的且为截面为长方形的面上。

在下旋转头43的斜边所在的且截面为长方形的面上具有凸缘，在上旋转头44的下端具有凹槽，上述凸缘和凹槽能够进行配合用以实现下旋转头43与上旋转头44的安装配合，同时为了防止下旋转头43与上旋转头44在安装后相对转动，在凸缘上设置有十字凹槽，在凹槽里设置有十字凸起，十字凹槽能够与十字凸起配合进而防止下旋转头43和上旋转头44的相对旋转。上旋转头安装板45的斜边所在的且截面为长方形的面与上旋转头44固定连接，在上旋转头44上安装有上旋转头安装板45。通过旋转上旋转头44和下旋转头43能够实现振动打磨机41和偏心打磨机42之间的切换。

同时为了使在旋转之后且在研磨时上旋转头44和下旋转头43不发生相对转动，在下旋转头43中插入有旋转头紧固件46，在旋转头紧固件46的下端设置有紧固装置将旋转头紧固件46与下旋转头43连接，使上旋转头44与下旋转头43紧密配合以致不会发生分离，在旋转头紧固件46的另一端铰接有旋转头紧固拉杆461，在上旋转头安装板45上安装有拉杆固定杆462，当拉杆固定杆462与旋转头紧固拉杆461连接时，旋转头紧固件46就能防止上旋转头44和下旋转头43旋转。

振动打磨机41的打磨头为精磨头，偏心打磨机42的打磨头为粗磨头，打磨头上通过夹持或者黏贴固定有200-2500目的沙皮与沙块，具体振动打磨机41和偏心打磨机42采用什么样的沙皮和沙块可以根据需要进行确定，但是必须保证振动打磨机41的打磨头为精磨头，偏心打磨机42的打磨头为粗磨头。在研磨时，先采用粗磨头进行研磨，之后将下旋转头43旋转180°，更换为精磨头，进行更高精度的研磨。振动打磨机41和偏心打磨机42采用气动控制，振动打磨机41和偏心打磨机42连接有气管，在气管上安装有进气阀，通过控制进气阀的打开与关闭实现打磨。

为了能够及时将打磨废料排出，在打磨头4上还安装有喷水口。

该打磨头4通过上旋转头安装板45安装在伺服传动装置上，所述的伺服传动装置带动打磨头4在XYZ三维空间内移动以实现对电极板的打磨。

以上显示和描述了本发明的基本原理、主要特征和本发明的优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是本发明的原理，在不脱离本发明精神和范围的前提下本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明的范围内。本发明要求的保护范围由所附的权利要求书及其等同物界定。
