一种模切胶垫修整器的制作方法

本实用新型涉及印刷机技术领域，特别涉及一种模切胶垫修整器。

背景技术：

印刷机模切胶垫采用圆刀挤压切削的方式进行修整，切削后胶面凹凸不平，导致模切胶垫使用寿命短，并且影响纸箱模切质量，更换模切胶垫使用成本(约1.6万/套)，所以有必要对原设备修整器进行重新设计安装。

技术实现要素：

本实用新型所要解决的技术问题是提供一种模切胶垫修整器，对模切胶垫进行手动和自动打磨修整，恢复胶垫原有光滑平整状态，以满足产品模切工艺需要；同时达到翻新使用目的，延长模切胶垫使用寿命，降低维修成本。

本实用新型解决上述技术问题的技术方案如下：一种模切胶垫修整器，包括支座、进给电机、进给支架、砂轮电机和砂轮，所述支座固定置于模切胶垫的上方；所述进给电机固定置于所述支座上；所述进给支架置于所述支座的一侧，所述进给支架的上端通过横杆与所述进给电机的输出轴固定连接，所述进给支架远离所述支座的一侧固定设置有支撑座，所述砂轮电机固定置于所述支撑座的上端，所述砂轮电机的输出轴上固定套装有同步带轮，所述支撑座远离所述进给支架的一侧固定设置有轴承座，所述所述轴承座内设置有轴承，所述轴承的输入端通过同步带与所述同步带轮连接，所述轴承的输出端与所述砂轮固定连接。

本实用新型的有益效果是：进给电机通过横杆带动进给支架竖直移动，进给支架带动支撑座竖直移动，支撑座同时带动砂轮电机和轴承座上的砂轮竖直移动靠近模切胶垫，砂轮电机通过同步带带动砂轮转动，从而实现对在对模切胶垫进行打磨修整，恢复胶垫原有光滑平整状态，以满足产品模切工艺需要；同时达到翻新使用目的，延长模切胶垫使用寿命，降低维修成本，控制方便。

在上述技术方案的基础上，本实用新型还可以做如下改进。

进一步，所述支座的底部设置有导轨，所述进给支架的下端固定连接有伸入所述导轨内的滑动杆，所述导轨内设置有滑轮，所述滑轮与所述滑动杆连接，所述滑轮沿所述导轨移动，所述滑轮带动所述滑动杆竖直移动。

采用上述进一步方案的有益效果是：滑轮沿导轨移动，滑轮带动滑动杆竖直移动，能有效降低进给支架竖直移动过程中的摩擦力，提升进给支架的运行效率。

进一步，所述砂轮上设置有防护罩。

采用上述进一步方案的有益效果是：防护罩能防止打磨修整模切胶垫废屑飞出，保障作业人员的安全。

进一步，还包括控制器，所述控制器分别与所述进给电机和砂轮电机通过线路连接。

进一步，所述控制器内设置有自动控制电路和手动控制电路。

采用上述进一步方案的有益效果是：通过控制器控制本装置往返移动、砂轮进给量、退给量、砂轮抱刹、砂轮进给极限量和停机，便于操控，提升便利性。

附图说明

图1为本实用新型一种模切胶垫修整器结构示意图；

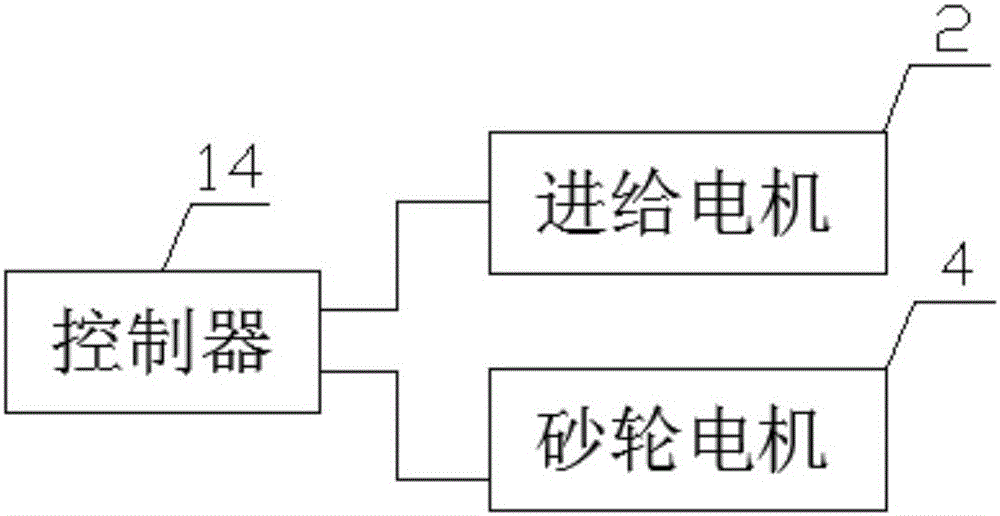

图2为本实用新型一种模切胶垫修整器的模块框图；

图3为自动控制电路和手动控制电路的电路原理图。

附图中，各标号所代表的部件列表如下：

1、支座，2、进给电机，3、进给支架，4、砂轮电机，5、砂轮，6、模切胶垫，7、横杆，8、支撑座，9、同步带轮，10、轴承座，11、同步带，12、导轨，13、滑动杆，14、控制器。

具体实施方式

以下结合附图对本实用新型的原理和特征进行描述，所举实例只用于解释本实用新型，并非用于限定本实用新型的范围。

如图1至图3所示，一种模切胶垫修整器，包括支座1、进给电机2、进给支架3、砂轮电机4和砂轮5，所述支座1固定置于模切胶垫6的上方；所述进给电机2固定置于所述支座1上；所述进给支架3置于所述支座1的一侧，所述进给支架3的上端通过横杆7与所述进给电机2的输出轴固定连接，所述进给支架3远离所述支座1的一侧固定设置有支撑座8，所述砂轮电机4固定置于所述支撑座8的上端，所述砂轮电机4的输出轴上固定套装有同步带轮9，所述支撑座8远离所述进给支架3的一侧固定设置有轴承座10，所述所述轴承座10内设置有轴承，所述轴承的输入端通过同步带11与所述同步带轮9连接，所述轴承的输出端与所述砂轮5固定连接。

优选的，所述支座1的底部设置有导轨12，所述进给支架3的下端固定连接有伸入所述导轨12内的滑动杆13，所述导轨12内设置有滑轮，所述滑轮与所述滑动杆13连接，所述滑轮沿所述导轨12移动，所述滑轮带动所述滑动杆13竖直移动。

优选的，所述砂轮5上设置有防护罩。

优选的，还包括控制器14，所述控制器14分别与所述进给电机2和砂轮电机4通过线路连接。

优选的，所述控制器14内设置有自动控制电路和手动控制电路。

实施本装置，进给电机2通过横杆7带动进给支架3竖直移动，进给支架3带动支撑座8竖直移动，支撑座8同时带动砂轮电机4和轴承座10上的砂轮5竖直移动靠近模切胶垫6，砂轮电机4通过同步带11带动砂轮5转动，从而实现对在对模切胶垫6进行打磨修整，恢复模切胶垫6原有光滑平整状态，以满足产品模切工艺需要；同时达到翻新使用目的，延长模切胶垫6的使用寿命2次至3次，降低维修成本，控制方便；

通过控制器14控制本装置往返移动、砂轮进给量、退给量、砂轮抱刹、砂轮进给极限量和停机，便于操控，提升便利性。

以上所述仅为本实用新型的较佳实施例，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
