一种大包长水口的快速清洗装置的制作方法

本实用新型涉及一种清洗装置，具体为一种大包长水口的快速清洗装置，属于冶金设备技术领域。

背景技术：

随着社会的发展，科技的不断进步，我国的冶金技术得到了快速发展，长水口，又称保护管，是用于钢包与中间包之间，保护钢水不受二次氧化，防止钢流飞溅，冶金领域中大包长水口由于喷溅等原因，在使用过程中需要经常清洗，将内部的残钢清洗干净，保证钢流顺畅稳定，目前市场上对于大包长水口进行清洗时往往需要中断生产，且在清洗过程中，由于没有防护措施，清洗所带来的大量热气和迸溅物会对工作人员产生一定的危险，且在清洗过程中需要根据实际的清洗情况来调节和记录所需清洗的气体流量，以便检测大包长水口的实际使用情况，因此针对上述问题，我们提出了一种大包长水口的快速清洗装置。

技术实现要素：

本实用新型提供一种大包长水口的快速清洗装置，可以有效解决实际应用中清洗时较危险且难以检测清洗的气体流量等问题。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型一种大包长水口的快速清洗装置，包括进气口、流量控制阀、流量显示计、清洗导管、长水口、旋转喷头、气压缓冲口、盖板、转动连接头、喷射面板和喷射小孔，所述清洗导管一端设有进气口，且所述清洗导管与所述进气口连接处固定安装有流量控制阀，且所述流量控制阀上设有流量显示计，所述清洗导管一端嵌入盖板内与转动连接头转动连接，且所述盖板两侧底端均与长水口紧密接触，所述盖板与所述长水口之间设有喷射面板。

作为本实用新型的一种优选技术方案，所述喷射面板上转动连接有若干旋转喷头，且所述旋转喷头上设有若干喷射小孔。

作为本实用新型的一种优选技术方案，所述喷射面板通过所述转动连接头与所述盖板转动连接。

作为本实用新型的一种优选技术方案，所述喷射面板上设有出水口，且所述出水口与所述清洗导管相通。

作为本实用新型的一种优选技术方案，所述进气口直径大于所述清洗导管直径。

作为本实用新型的一种优选技术方案，所述喷射面板和所述旋转喷头均为耐高温耐腐蚀材质。

本实用新型所达到的有益效果是：本实用新型结构紧凑，使用方便，喷射面板在高速转动下带动旋转喷头进行转动，通过旋转喷头上的多个喷射小孔可以全方位的对长水口内壁进行清洗，清洗导管端部安装的流量控制阀可以调节进气流量，以便根据实际情况来调节清洗程度，具有良好的经济效益和社会效益，适宜推广使用。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

图1是本实用新型一种大包长水口的快速清洗装置的结构示意图；

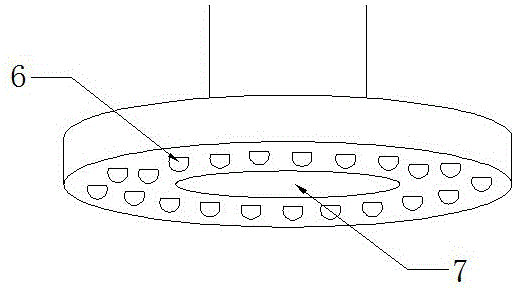

图2是本实用新型一种大包长水口的快速清洗装置的喷射面板示意图；

图3是本实用新型一种大包长水口的快速清洗装置的盖板连接处示意图；

图中：1、进气口；2、流量控制阀；3、流量显示计；4、清洗导管；5、长水口；6、旋转喷头；7、气压缓冲口；8、盖板；9、转动连接头；10、喷射面板；11、喷射小孔。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例：如图1-3所示，本实用新型一种大包长水口的快速清洗装置，包括进气口1、流量控制阀2、流量显示计3、清洗导管4、长水口5、旋转喷头6、气压缓冲口7、盖板8、转动连接头9、喷射面板10和喷射小孔11，清洗导管4一端设有进气口1，且清洗导管4与进气口1连接处固定安装有流量控制阀2，且流量控制阀2上设有流量显示计3，清洗导管4一端嵌入盖板8内与转动连接头9转动连接，且盖板8两侧底端均与长水口5紧密接触，盖板8与长水口5之间设有喷射面板10。

喷射面板10上转动连接有若干旋转喷头6，且旋转喷头6上设有若干喷射小孔11，清洗气体从旋转喷头6上的若干喷射小孔11内喷射出。

喷射面板10通过转动连接头9与盖板8转动连接，转动时不仅使得喷射范围更加全面，且喷射气流更加强劲。

喷射面板10上设有气压缓冲口7，且气压缓冲口7与清洗导管4相通，通过气压缓冲口7可有效对反应时所产生的进行大量热量和气流缓冲，避免气压过大对装置造成破坏。

进气口1半径大于清洗导管4半径，气体更易进入清洗导管4内。

喷射面板10和旋转喷头6均为耐高温耐腐蚀材质，提高了使用寿命。

具体的，将清洗装置的盖板8两侧底端与长水口5的顶部紧密连接，将所需清洗的气体通过进气口1进入至清洗导管4内，进气口1半径大于清洗导管4半径，气体更易进入清洗导管4内，通过流量控制阀2可以调节进气流量，以便根据实际情况来调节清洗程度，通过流量显示计3可以直接将气体流量显示出，清洗气体通过清洗导管4进入至喷射面板10内，在转动连接头9的转动下带动喷射面板10转动，清洗气体从旋转喷头6上的若干喷射小孔11内喷射出出，转动时不仅使得喷射范围更加全面，且喷射气流更加强劲，有利于气体与钢水快速反应，由于反应时会产生大量热量和气流，通过气压缓冲口7可有效对其进行缓冲，避免气压过大对装置造成破坏，融化后的钢水在喷射气流下吹散干净。

本实用新型结构紧凑，使用方便，喷射面板在高速转动下带动旋转喷头进行转动，通过旋转喷头上的多个喷射小孔可以全方位的对长水口内壁进行清洗，清洗导管端部安装的流量控制阀可以调节进气流量，以便根据实际情况来调节清洗程度，具有良好的经济效益和社会效益，适宜推广使用。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
