本实用新型涉及太阳能硅片加工制造设备技术领域,具体涉及一种太阳能硅片制造专用磨床防护门。
背景技术:
目前市面上用于太阳能硅片制造的专用磨床,其防护门结构为:在磨床本体1上设置滑轨2,滑轨2上设有两扇推拉门3,推拉门3上设有把手4,如图1所示。
由于磨床在使用过程中会产生飞屑,飞屑进入滑轨后极易造成推拉不畅,如果清理滑轨内的飞屑又比较麻烦;其次轨道在使用过程中受到水锈腐蚀,维修和更换备件的成本比较高。
技术实现要素:
针对以上缺陷,本实用新型的目的在于提供一种减少水锈腐蚀、防止推拉不畅且维修简单更换方便的太阳能硅片制造专用磨床防护门。
为解决上述技术问题,本实用新型的技术方案是:
一种太阳能硅片制造专用磨床防护门,包括磨床本体,所述磨床本体上设有两个防护门,所述防护门通过活页安装在所述磨床本体上;所述防护门包括金属框架和安装在所述金属框架上的门板,所述门板上设有把手;所述金属框架的上部外侧设有电机,所述防护门的内侧设有通过所述电机驱动的雨刷
作为一种改进方式,所述磨床本体上设有两对与磨床主轴电机连接的电磁开关,每对所述电磁开关用于吸合一个所述金属框架,每对所述电磁开关包括设置于所述金属框架上部的一个电磁开关和设置于所述金属框架下部的一个电磁开关。
作为一种改进方式,所述门板为透明材料制成,优选为有机玻璃。
采用了上述技术方案后,本实用新型提的有益效果是:
由于本实用新型太阳能硅片制造专用磨床防护门包括磨床本体,磨床本体上设有两个防护门,防护门通过活页安装在磨床本体上;防护门包括金属框架和安装在金属框架上的门板,门板上设有把手,通过活页将防护门安装在磨床本体上,更换时只更换活页即可,维修简单更换方便;金属框架的上部外侧设有电机,内侧设有通过电机驱动的雨刷,磨床工作时产生的飞屑溅落到防护门上阻碍操作者的观察,通过雨刷刮落后便于操作者观察防护门内部工件的加工情况。
由于磨床本体上设有两对与磨床主轴电机连接的电磁开关,每对电磁开关用于吸合一个金属框架,每对电磁开关包括设置于金属框架上部的一个电磁开关和设置于金属框架下部的一个电磁开关,便于吸附防护门,使磨床运行稳定;同时与磨床主轴电机连接,防护门打开后主轴电机即刻停止,防止操作者因遗忘关机而将防护门打开造成伤害,对操作者起到保护作用。
由于门板为透明材料制成,优选为有机玻璃,便于操作者随时观察磨床加工过程。
综上所述,本实用新型太阳能硅片制造专用磨床防护门解决了现有技术由于产生的飞屑进入滑轨后极易造成推拉不畅且维修和更换备件成本高的问题,更换时只更换活页即可,维修简单更换方便;同时磨床工作时产生的飞屑溅落到防护门上后可通过雨刷刮落,便于操作者观察防护门内部工件的加工情况。
附图说明
图1是现有技术中太阳能硅片制造专用磨床防护门的结构示意图;

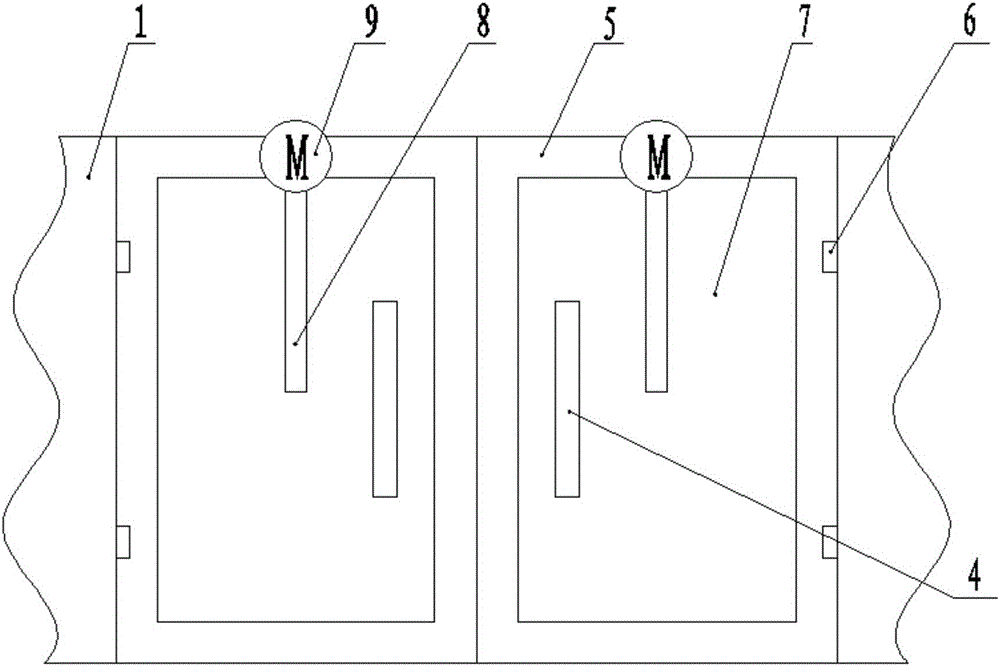

图2是本实用新型太阳能硅片制造专用磨床防护门的结构示意图;
图3是本实用新型太阳能硅片制造专用磨床防护门打开后的结构示意图;
图中:1-磨床本体,2-滑轨,3-推拉门,4-把手,5-金属框架,6-活页,7-门板,8-雨刷,9-电机,10-电磁开关。
具体实施方式
为了使本实用新型的目的、技术方案及优点更加清楚明白,以下结合附图及实施例,对本实用新型进行进一步详细说明。应当理解,此处所描述的具体实施例仅仅用以解释本实用新型,并不用于限定本实用新型。
如图2所示,本实用新型提供了一种太阳能硅片制造专用磨床防护门,包括磨床本体1,磨床本体1上设有两个防护门,防护门通过活页6安装在磨床本体1上;防护门包括金属框架5和安装在金属框架5上的门板7,门板7由透明材料制成,优选为有机玻璃,门板7上设有把手4;金属框架5的上部外侧设有电机9,防护门的内侧设有通过电机9驱动的雨刷8。
如图3所示,磨床本体1上设有两对与磨床主轴电机连接的电磁开关10,每对电磁开关10用于吸合一个金属框架5,每对电磁开关10包括设置于金属框架5上部的一个电磁开关10和设置于金属框架5下部的一个电磁开关10。
本实用新型通过活页6将金属框架5安装在磨床本体1上,更换时只更换活页6即可;金属框架5的上部外侧设有电机9,内侧设有通过电机9驱动的雨刷8,磨床工作时产生的飞屑溅落到防护门上的门板7上阻碍操作者的观察,通过雨刷8刮落后便于操作者观察防护门内部工件的加工情况;磨床本体1上设有四个与磨床主轴电机连接、便于吸附金属框架5的电磁开关10,使磨床运行稳定,同时控制金属框架5打开后主轴电机即刻停止,防止操作者因遗忘关机而将防护门打开造成伤害,对操作者起到保护作用。
以上所述仅为本实用新型的较佳实施例而已,并不用以限制本实用新型,凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等,均应包含在本实用新型的保护范围之内。
