一种玻璃画圆装置的制作方法

本实用新型涉及玻璃的加工设备技术领域，具体涉及一种玻璃画圆装置。

背景技术：

现有的玻璃画圆装置大多结构较为简单，包含一个吸盘和一个与其转动连接配合的定位杆，定位杆上设置有画圆杆，操作时，将吸盘吸在玻璃上，一吸盘为圆心进行画圆，但由于单个吸盘的弹性较好，是使用的过程中极易松动，稳定性较差，容易导致画圆不准确，因此迫切的需要一种新的技术方案来解决上述存在的问题。

技术实现要素：

本实用新型目的是提供一种玻璃画圆装置，它能有效地解决背景技术中所存在的问题。

为了解决背景技术中所存在的问题，它包含底盘1，该底盘1的四周处分别固定有吸盘2，所述底盘1的顶部设置有一个定位架3，该定位架3内设置有一个驱动盒4，所述驱动盒4内设置有驱动齿轮5，该驱动齿轮5的两侧分别设置有与其啮合配合的齿条6，所述齿条6的外侧面贴合驱动盒4的内壁滑动，所述齿条6的端部垂直设置有滑块7，该滑块7上开设有螺孔8，所述驱动盒4的上下两侧向内开设有贯通设置的导向滑槽9，所述的导向滑槽9内设置有两根与其间隙滑动配合的画圆杆10，该画圆杆10的外圆面设置有与螺孔8旋接配合的外螺纹，所述驱动齿轮5的中部设置有第一转轴11，所述第一转轴11端部延伸出驱动盒4与调节螺母12相连，所述驱动盒4上顶面的中部固定连接有第二转轴13，该第二转轴13的另一端穿过定位架3与摇把15相连，所述的第二转轴13通过轴承座14安装在定位架3上，所述画圆杆10的端部设置有硬质合金刀头16。

由于采用了以上技术方案，本实用新型具有以下有益效果：结构设计合理，使用方便，使用时，将底盘四周的吸盘吸附在玻璃上，由于是多个吸盘，因此稳定性较好，以该装置的中轴线为圆心，可根据需要画圆的大小，通过调节驱动齿轮即可改变画圆的直径，再通过摇动摇把带动第二转轴转动来进行画圆，且由于是两个画圆杆同时进行画圆，不仅节省了画圆的时间，且增加了在画圆过程中的稳定性，画圆非常的准确。

附图说明

为了更清楚地说明本实用新型，下面将结合附图对实施例作简单的介绍。

图1是本实用新型的结构示意图；

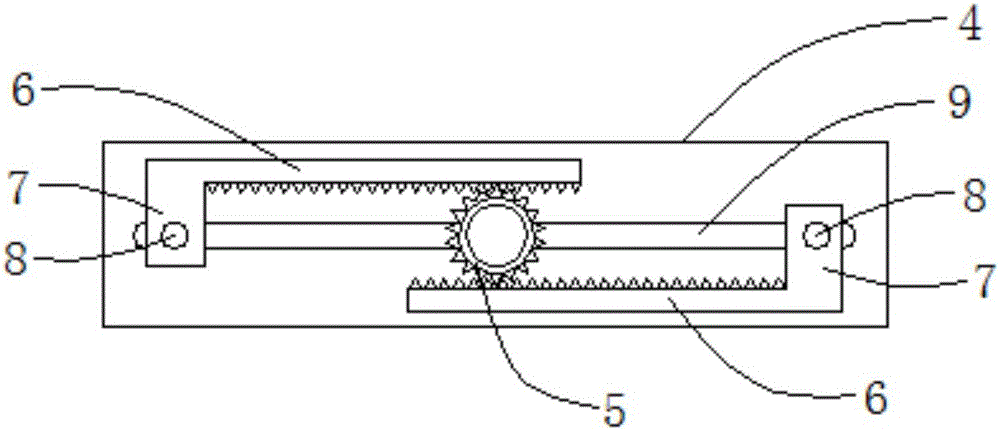

图2是本实用新型中驱动盒部分的剖视图。

具体实施方式

为了使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。

参看图1-2，本具体实施方式是采用以下技术方案予以实现，它包含底盘1，该底盘1的四周处分别固定有吸盘2，所述底盘1的顶部设置有一个定位架3，该定位架3内设置有一个驱动盒4，所述驱动盒4内设置有驱动齿轮5，该驱动齿轮5的两侧分别设置有与其啮合配合的齿条6，所述齿条6的外侧面贴合驱动盒4的内壁滑动，所述齿条6的端部垂直设置有滑块7，该滑块7上开设有螺孔8，所述驱动盒4的上下两侧向内开设有贯通设置的导向滑槽9，所述的导向滑槽9内设置有两根与其间隙滑动配合的画圆杆10，该画圆杆10的外圆面设置有与螺孔8旋接配合的外螺纹，所述驱动齿轮5的中部设置有第一转轴11，所述第一转轴11端部延伸出驱动盒4与调节螺母12相连，所述驱动盒4上顶面的中部固定连接有第二转轴13，该第二转轴13的另一端穿过定位架3与摇把15相连，所述的第二转轴13通过轴承座14安装在定位架3上，所述画圆杆10的端部设置有硬质合金刀头16。

由于采用了以上技术方案，本具体实施方式具有以下有益效果：结构设计合理，使用方便，使用时，将底盘四周的吸盘吸附在玻璃上，由于是多个吸盘，因此稳定性较好，以该装置的中轴线为圆心，可根据需要画圆的大小，通过调节驱动齿轮即可改变画圆的直径，再通过摇动摇把带动第二转轴转动来进行画圆，且由于是两个画圆杆同时进行画圆，不仅节省了画圆的时间，且增加了在画圆过程中的稳定性，画圆非常的准确。

最后应说明的是：以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
