一种储物盒的制作方法

本实用新型涉及汽车配件技术领域，具体为一种储物盒。

背景技术：

我国改革开放以来，国民经济快速增长，“科技创新，自主创新”已成为当今工业发展的主流，我国工业逐步向集约型、节能减排、低碳的方向发展。改革开放以来，特别是近几年我国汽车工业发展势头强劲，中国成为继美、日之后第三个汽车年产破千万辆的国家，进入千万辆汽车大国行列。随着个人家庭收入的提高，汽车已经成为目前家庭消费的首选，小汽车正越来越广泛的深入百姓的生活，随之而来，百姓除了对汽车的品牌、功能和质量提出更高的要求外，对汽车内部的很多细节方面也引起了关注。

目前的储物盒通常是固定在车体上，清洁储物盒内部时非常不方便，而且储物盒内的角落更难清洁到；时间一长，储物盒内脏污纳垢，滋生大量的细菌，对使用者的健康产生影响；而且，现有的储物盒内只是一个大的储物抽屉，没有对物品进行分类整理的储物槽，导致物品存放比较杂乱；使用具有局限性。

技术实现要素：

本实用新型的目的在于提供一种储物盒，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种储物盒，包括储物盒本体；所述储物盒本体包括储物盒槽板、挡板和储物槽，且挡板垂直设置在储物盒槽板后端；所述储物槽内设置有置物板，且储物槽设置在置物板上端；所述储物槽通过卡扣与储物盒槽板固定连接；所述储物盒槽板底端设置有滚轮架，且滚轮通过转轴卡设在滚轮架上的凹槽内；所述储物盒槽板上设置有加强筋。

进一步，所述滚轮架设置有两个，且均匀分布在储物盒槽板底端。

进一步，所述加强筋设置有数根，且均匀分布在储物盒槽板上。

进一步，所述储物盒本体为ABS材料制成。

与现有技术相比，本实用新型的有益效果是：本实用新型储物盒，其通过滚轮与车体进行滚动连接，在储物盒变脏时，方便储物盒的拆卸，便于储物盒清洁，而且储物盒的角落部分也可以很好地进行清洁；同时在储物盒内设置有储物槽，方便将物品进行分类整理，使用更加方便；实用性强，易于推广使用。

附图说明

图1为本实用新型的主视图；

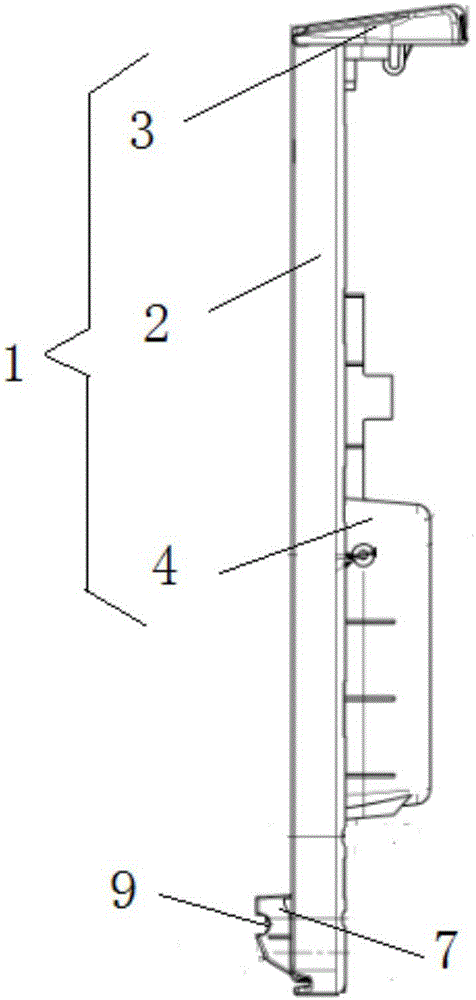

图2为本实用新型的侧视图；

图中：1-储物盒本体、2-储物盒槽板、3-挡板、4-储物槽、5-置物板、6-卡扣、7-滚轮架、8-滚轮、9-凹槽、10-加强筋。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供的一种实施例：一种储物盒，包括储物盒本体1；所述储物盒本体1包括储物盒槽板2、挡板3和储物槽4，且挡板3垂直设置在储物盒槽板2后端；所述储物槽4内设置有置物板5，且储物槽4设置在置物板5上端；所述储物槽4通过卡扣6与储物盒槽板2固定连接；所述储物盒槽板2底端设置有滚轮架7，且滚轮8通过转轴卡设在滚轮架7上的凹槽9内；所述储物盒槽板2上设置有加强筋10；所述滚轮架7设置有两个，且均匀分布在储物盒槽板2底端；所述加强筋10设置有数根，且均匀分布在储物盒槽板2上；所述储物盒本体1为ABS材料制成。

本实用新型储物盒在使用时，首先将滚轮8通过转轴卡设在滚轮架7上的凹槽9内；再将储物盒本体1放置到车体的抽屉槽内即可进行储存物品；在需要对物品进行分类整理时，只需将储物槽4通过卡扣6与储物盒槽板2即可满足对物品进行分类整理。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
