一种便携式破窗器的制作方法

本实用新型涉及一种破窗器，尤其是涉及一种便携式破窗器。

背景技术：

现有的破窗器有多种类型，但都体积大重量重价格不菲，不能人手一个随身携带，往往都是配置在大车上几个、小车一个而已。尤其是公交车上的小锤破窗器，为避免随手牵羊都是用绳子绑住的，危急时刻有可能找不到或取不下。

技术实现要素：

本实用新型所要解决的技术问题，就是提供一种便携式破窗器，其体积小重量轻价格便宜，可人手一个随身携带。

解决上述技术问题，本实用新型采用的技术方案如下：

一种便携式破窗器，其特征是：包括人们随身的具有一定重量的物品，所述的物品设有带有尖锐部的破窗锥。

所述的物品为手机、手表、手环、皮带扣、游戏机、水壶或平板电脑。

所述的带有尖锐部的破窗锥结构为一尖端；或为：一柱体的一端固定有椎体。

所述的椎体为圆锥体或棱锥体。

所述物品为手机，所述尖锐头部破窗锥设在所述手机的侧面，所述柱体的横截面形状配合所述手机侧面开孔，如圆形的耳机孔、矩形的充电插口孔、梯形的数据线插口孔，所述破窗锥的柱体插在所述的手机侧面开孔中，椎体锥头外露。

所述的破窗锥锥头去除锋利尖头或表面包裹有保护层，避免尖头刮伤人手和衣物。

所述物品为手机，所述尖锐头部破窗锥为一圆锥体，直接设在所述手机的侧面。

所述的手机由主体和外壳构成，破窗锥设在手机主体上并被外壳包裹锥头不外露。如此是为了手机外形美观，在使用时，敲击玻璃几次后，薄薄的手机外壳会被破窗锥的锥头刺破或被玻璃打破而露出锥头，此时即可很容易地破窗。

所述的破窗锥锥头去除锋利尖头或表面包裹有保护层，避免尖头刮伤人手和衣物。

附图说明

图1为本实用新型实施例一的带局部剖视示意图；

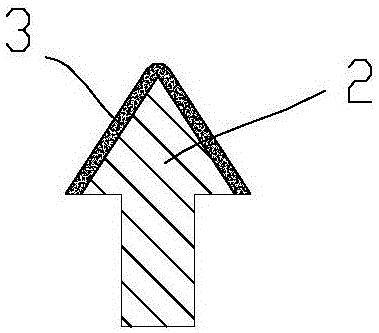

图2为图1的破窗锥放大示意图；

图3为图2的仰视图；

图4为本实用新型另一种破窗锥的仰视图；

图5为本实用新型的实施例二带局部剖视的示意图；

图6为实施例一破窗锥敲击车窗一次或几次后的状态示意图；

图7为本实用新型的实施例三带局部剖视的示意图；

图8为实施例三破窗锥敲击车窗一次或几次后的状态示意图；

图9为本实用新型的实施例四的破窗锥去除锋利尖头无保护层示意图。

图中附图标记：1-手机，2-破窗锥，3-保护层。

具体实施方式

参见图1-图3，本实用新型的便携式破窗器实施例一，其实就是在一台手机的侧面设有尖锐的破窗锥，破窗锥的结构为：一柱体的一端固定有一圆锥体，柱体的横截面形状配合手机侧面开孔，如圆形的耳机孔、矩形的充电插口孔、梯形的数据线插口孔等，参见图4。本实施例的柱体横截面为圆柱形。破窗锥的柱体插在手机侧面开孔中，锥头外露，表面包裹有保护层保护层3，避免平时尖头划伤人手。真正使用时会在开始几次的敲击玻璃后，保护胶层裂开露出里面的锐角，即可很容易地击破玻璃。参见图6。

也可以将锥头去除锋利尖头，避免平时尖头划伤人手。使用时直接敲击玻璃即可。参见图9。

如图5所示的实施例二，与实施例一不同之处仅在于：破窗锥结构为一圆锥体，直接固定在手机的侧面(和手机一体制出)。

如图6和图7所示的实施例三，与上述实施例不同之处在于：所述的手机有主体和外壳构成，破窗锥设在手机主体上并被外壳包裹锥头不外露。

至于别的物品如手表、手环、皮带扣、游戏机、水壶或平板电脑，以及破窗锥结构为一尖端或是一柱体的一端固定有棱锥体的结构，人们可以很容易想到的，这里就不再画图表示了。
