安全带卡扣分支延长器的制作方法

本实用新型属于一种车载安全设备，具体是一种安全带卡扣分支延长器。

背景技术：

家用汽车上都配备有安全带系统。安全带系统包括可伸缩的安全带、安全带上的锁舌和可将锁舌与车身固定起来的卡扣。安全带卡扣的下端一般固定在车身或者座椅上，上端位置较低，照明条件不佳或者乘客体型较大的情况下，使用起来比较麻烦，不容易快速找到卡扣上的锁眼并插入锁舌。为此，世面上有安全带卡扣延长器问世。该延长器的一端是与汽车原配相同尺寸的锁舌，另一端是与汽车原配相同结构的锁眼，中部也与设有与汽车原配相同结构的释放按钮。整个延长器大约10CM长，将该延长器的锁舌卡入原车的锁眼，就相当于将安全带卡扣的锁眼部分向上延长了5CM左右，使用时将原车安全带上的锁舌卡入该延长器上的锁眼即可。该延长器仅仅能在原有一条安全带的基础上实现卡接部分的延长功能，不能对更多安全带提供连接固定功能，因此在需要使用多个固定点的儿童安全带领域无法很好的应用。

技术实现要素：

鉴于现有安全带卡扣延长器的上述不足，本实用新型旨在提供一种安全带卡扣分支延长器，在原有延长的功能上，增加为更多条安全带提供连接固定的功能。

为了实现上述目的，本实用新型采用如下技术方案：一种安全带卡扣分支延长器，包括安全带卡扣延长器，安全带卡扣延长器的锁舌侧方固定有至少一个扣眼。

安全带卡扣延长器现已有市售，用来解决位于座位侧下方固定点过低过深的问题。本方案在现有安全带卡扣延长器的基础上，在安全带卡扣延长器的锁舌侧方设置了扣眼，扣眼可以用来固定连接其他的安全带，使一个固定点能对多个安全带产生固定作用，大大提高了固定点的利用率。这样一来，保持原有的安全带卡扣延长器功能不变，还可以用扣眼上固定的安全带提供更多的安全紧固条件，例如可以在儿童安全带上固定后斜拉带，或者是应用在高空作业安全带、降落伞安全带等的相关需求上。

作为优选，所述锁舌在侧方设有L形分支，L形分支的自由端向安全带卡扣延长器的锁眼方向延伸，所述扣眼位于L形分支的自由端。将L形分支的自由端的延伸方向设置为朝向安全带卡扣延长器的锁眼方向，更符合受力优化要求。

作为优选，所述L形分支为扁形，所述扣眼贯通L形分支。扁形的L形分支可以减小产品整体体积，减少对人体的干扰。

作为优选，所述L形分支的自由端的扁平面方向与锁舌的扁平面延伸方向平行。在L形分支为扁平形状的条件下，将其设计为与锁舌的扁平面平行，可以进一步优化体积，减小干涉。

作为优选，所述扣眼的形状为适配安全带厚度的矩形。扣眼的形状不宜过大，以免从结构上影响扣眼的受力效果。因此设计为适配安全带厚度的矩形，使受力均匀且分散，有助于提高整体受力效果。

作为优选，所述扣眼的形状的矩形的长边垂直于L形分支的自由端。将扣眼的形状的矩形长边设计为垂直于L形分支的自由端，可以最大程度的利用矩形长边与安全带进行接触，分散受力。

综上所述，本实用新型的有益效果是：在原有延长的功能上，增加为更多条安全带提供连接固定的功能。

附图说明

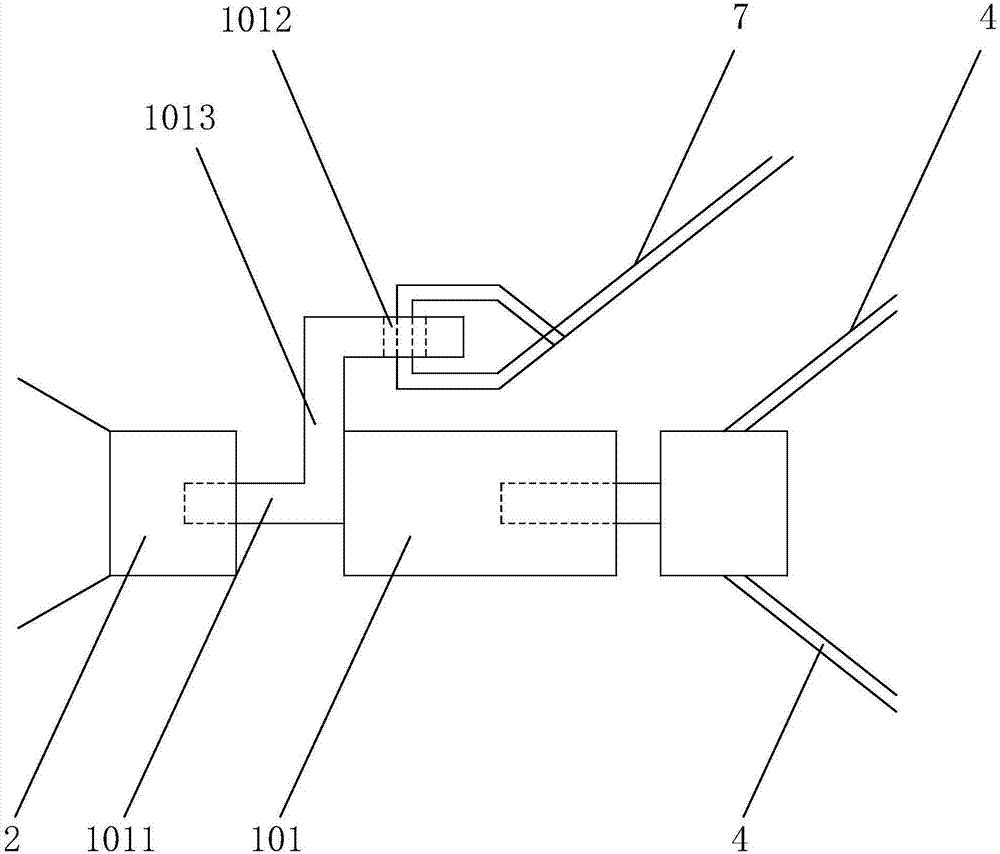

图1是本实用新型的结构示意图。

其中：2卡扣，4原车安全带，7附加安全带，101安全带卡扣延长器，1011锁舌，1012扣眼，1013L形分支。

具体实施方式

下面结合附图与具体实施方式对本实用新型做进一步的描述。

实施例为一种应用在家用小汽车上的儿童安全带上的安全带卡扣分支延长器，其该儿童安全带需要将原车安全带和附加安全带同时固定在原车的卡扣上，同时也要如原车安全带那样可以方便释放。如图1所示，本例的安全带卡扣分支延长器的本体为一个普通市售的安全带卡扣延长器101，在安全带卡扣延长器的锁舌1011的侧方设有一个L形分支1013，L形分支为扁形，自由端向安全带卡扣延长器的锁眼方向延伸，并且L形分支的自由端的扁平面方向与锁舌的扁平面延伸方向平行。在L形分支的自由端的端部，贯通的设有扣眼1012，扣眼的形状为适配安全带厚度的矩形，且扣眼的形状的矩形的长边垂直于L形分支的自由端

附加安全带7的一端是固定在扣眼内的。使用时，将原车安全带4通过原车锁舌插入本延长器的锁眼内，再将本延长器的锁舌插入原车的卡扣2内即可。如需解除原车安全带的固定，按动安全带卡扣延长器上的释放按钮即可；如需解除原车安全带和附加安全带，只需要按动原车卡扣上的释放按钮即可。
