一种砂加气条板专用吊具的制作方法

本发明涉及建筑工具技术领域，具体为一种砂加气条板专用吊具。

背景技术：

目前，没有一种专用的砂加气条板专用吊装工具，使用的是现有的通用吊车，效率低，工作不稳定。

技术实现要素：

本发明的目的在于提供一种砂加气条板专用吊具。

为实现上述目的本发明所采用的技术方案是：

一种砂加气条板专用吊具，包括推车和置于推车上的吊钩；

推车包括两个立柱、横梁一和横梁二、C形扶手、万向轮、底板、滚轮；

所述两个立柱之间上部焊接有横梁一，中部焊接有横梁二，底部与底板焊接；

所述两个立柱底部侧面焊接有支架，支架上连接有万向轮；

所述底板上表面为防滑面，底部末端通过销轴连接有两个滚轮，实现两个万向轮和两个滚轮在一个平面上，将底板托起；

吊钩为L形框架，在L形腰部向内偏置150°，L形腰部外侧设有U形扶手，L形腰部顶端设有吊鼻。

所述两个立柱腰部焊接有C形扶手。

本发明的有益效果：

1、本发明结构简单，构思新颖。

2、本发明吊装省时省力，降低生产成本。

附图说明

图1本发明推车侧视图。

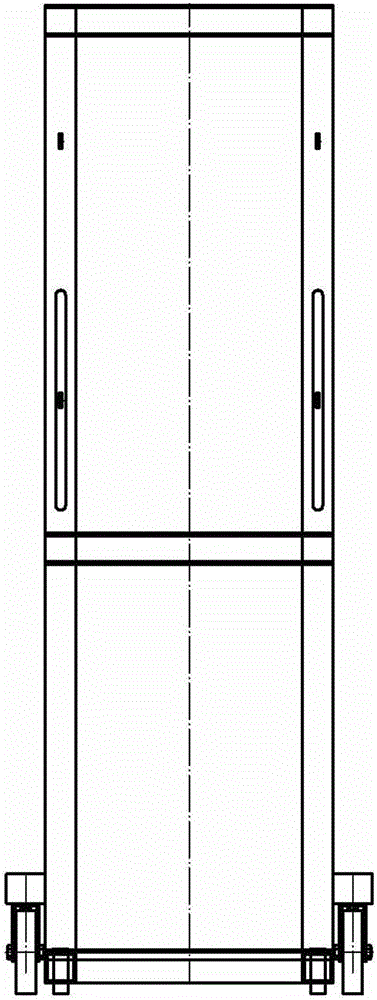

图2本发明推车后视图。

图3本发明吊钩侧视图。

图4本发明吊钩后视图。

图5本发明推车和吊钩组合图。

具体实施方式

下面结合说明书附图1-5及附图标记对本发明的进一步详细说明。

一种砂加气条板专用吊具，包括推车和置于推车上的吊钩；

推车包括两个立柱1、横梁一2和横梁二4、C形扶手3、万向轮5、底板6、滚轮7；

所述两个立柱1之间上部焊接有横梁一2，中部焊接有横梁二4，底部与底板6焊接；

所述两个立柱1底部侧面焊接有支架，支架上连接有万向轮5；

所述底板6上表面为防滑面，底部末端通过销轴连接有两个滚轮7，实现两个万向轮5和两个滚轮7在一个平面上，将底板6托起；

吊钩为L形框架，在L形腰部向内偏置150°，L形腰部外侧设有U形扶手9，L形腰部顶端设有吊鼻8。

所述两个立柱1腰部焊接有C形扶手3。

所述推车的底板6上通过沟槽置有吊钩。
