一种新型秸秆烘干机出料装置的制作方法

本实用新型涉及烘干设备领域，尤其涉及一种新型秸秆烘干机出料装置。

背景技术：

当前现有的秸秆物料经过粉碎烘干后，热空气再通过风管进入旋风除尘器中，以去除热空气中携带的秸秆粉尘物料，但由于秸秆在烘干后，物料比重很轻，悬浮速度很低，由于大部分粉尘物料进入旋风除尘器，物料比重又很轻，物料不会靠自重下沉，全部悬浮在旋风除尘器筒壁中，最后造成堵塞，无法正常生产。

技术实现要素：

为解决现有技术中存在的问题，本实用新型提供了一种新型秸秆烘干机出料装置，能够避免物料在旋风除尘器中堵塞相关设备，提高除尘效率，降低生产成本。

为实现上述目的，本实用新型一种新型秸秆烘干机出料装置，包括滚筒、出料端箱体、收集口和风管；所述出料端箱体配合设置在滚筒的出料端；所述收集口与风管配合连接；所述出料端箱体整体呈长方体状，出料端箱体一端与滚筒的出料端配合连接，出料端箱体的另一端封闭；所述收集口配合设置在出料端箱体的上端。

所述收集口整体呈正四棱台状；且收集口下端的外壁与出料端箱体配合连接，收集口上端的外壁与风管配合连接。

所述收集口下端边长的长度是收集口上端边长长度的至少两倍；收集口上端边长的长度大于风管的直径。

所述出料端箱体的高度高于滚筒的直径；出料端箱体的宽度大于收集口下端的边长长度。

所述出料端箱体的宽度与出料端箱体的高度相等。

有益效果：

本实用新型通过设置的出料端箱体、收集口等部件，使得热空气从滚筒出料端出来后，风速在这两处迅速降低，低于物料的悬浮速度，使物料从出料端头的下料口出料，只有少量的含尘尾气从风管和旋风除尘器中通过，不会再堵塞旋风除尘器，使秸秆烘干机正常生产。

附图说明

图1为本实用新型的结构示意图；

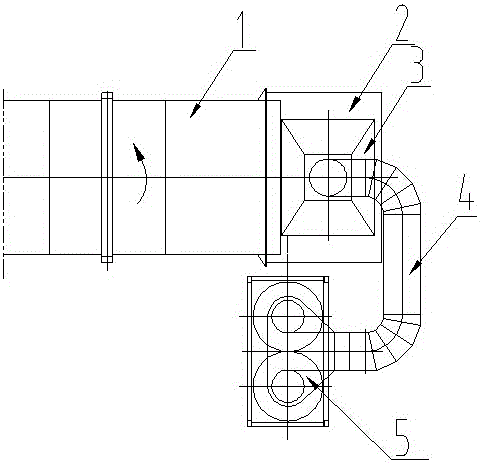

图2为本实用新型的俯视结构示意图。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

如图1所示，一种新型秸秆烘干机出料装置，包括滚筒1、出料端箱体2、收集口3和风管4；所述出料端箱体2配合设置在滚筒1的出料端；所述收集口3与风管4配合连接；所述出料端箱体2整体呈长方体状，出料端箱体2一端与滚筒1的出料端配合连接，出料端箱体2的另一端封闭；所述收集口3配合设置在出料端箱体2的上端。

所述收集口3整体呈正四棱台状；且收集口3下端的外壁与出料端箱体2配合连接，收集口3上端的外壁与风管4配合连接。

所述收集口3下端边长的长度是收集口3上端边长长度的至少两倍；收集口3上端边长的长度大于风管4的直径。

所述出料端箱体2的高度高于滚筒1的直径；出料端箱体2的宽度大于收集口3下端的边长长度。

所述出料端箱体2的宽度与出料端箱体2的高度相等。

本新型秸秆烘干机出料装置； 通过设置的出料端头箱体2和收集口3，风速在这两处迅速降低，低于物料的悬浮速度，使物料从滚筒1出料端头的下料口出料，避免使大量秸秆粉尘物料通过风管4进入到旋风除尘器5中，只有少量的含尘尾气从风管4和旋风除尘器5中通过，不会再堵塞旋风除尘器5，使秸秆烘干机正常生产。

通过上述结构设计，在秸秆烘干机现场可以正常生产，解决了旋风除尘器堵塞问题。提高除尘效率，降低相关设备维修成本。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
