一种医疗用中药材快速切碎装置的制作方法

本发明涉及一种中药材切碎装置，尤其涉及一种医疗用中药材快速切碎装置。

背景技术：

中药材是指在汉族传统医术指导下应用的原生药材。一般传统中药材讲究地道药材，是指在特定自然条件、生态环境的地域内所产的药材，因生产较为集中，栽培技术、采收加工也都有一定的讲究，以致较同种药材在其他地区所产者品质佳、疗效好。

在医疗中，有很多中药材需要进行切碎以后才能够使用。现有的中药材切碎装置存在工作效率低、切碎效果差、操作复杂的缺点，因此亟需研发一种工作效率高、切碎效果好、操作简单的医疗用中药材快速切碎装置。

技术实现要素：

(1)要解决的技术问题

本发明为了克服现有的中药材切碎装置工作效率低、切碎效果差、操作复杂的缺点，本发明要解决的技术问题是提供一种工作效率高、切碎效果好、操作简单的医疗用中药材快速切碎装置。

(2)技术方案

为了解决上述技术问题，本发明提供了这样一种医疗用中药材快速切碎装置，包括有左侧板、底板、轴承座、转轴、滑套、右侧板、弹簧、单向离合器、齿条、第一齿轮、移动杆、切箱、第一滑轮、拉线、第二滑轮、切刀、第三滑轮、连杆、滑块、第一连接杆、滑轨、电机、第二连接杆、第二齿轮、第三齿轮和支杆；底板顶部左右两端分别设有左侧板和右侧板，左侧板和右侧板之间的底板顶部左右对称设有滑套，两滑套之间的底板顶部设有轴承座，轴承座顶部竖直安装有转轴，转轴中部设有单向离合器，单向离合器外侧设有第一齿轮，转轴顶部设有切箱，两滑套内滑动式的连接有移动杆，两移动杆之间连接有齿条，齿条位于第一齿轮的前侧，齿条与第一齿轮啮合，右侧板左侧面设有第一滑轮和第二滑轮，第一滑轮位于第二滑轮下方，左侧移动杆左端与左侧板右侧面之间连接有弹簧，右侧移动杆的左端连接有拉线，左侧板右侧面竖直设有滑轨和水平设有支杆，滑轨位于支杆下方和弹簧的上方，滑轨上滑动式的连接有滑块，滑块底部竖直设有连杆，连杆右侧面设有第三滑轮，拉线末端绕过第一滑轮、第二滑轮和第三滑轮与滑块底部连接，连杆底部连接有切刀，切刀与切箱上下对应，滑块顶部竖直设有第一连接杆，第一连接杆顶端铰接连接有第三齿轮，支杆的右端安装有电机，电机前侧的输出轴上连接有第二齿轮，第三齿轮与第二齿轮啮合，第二齿轮与第三齿轮之间设有第二连接杆，第二连接杆的一端与第二齿轮的圆心位置铰接连接，第二连接杆的另一端与第三齿轮的圆心位置铰接连接，第二连接的右端和第一连接杆上端与第三齿轮的圆心位置为复合式铰接连接。

优选地，还包括有照明灯，右侧板的左侧面设有照明灯，照明灯位于第二滑轮的上方。

优选地，还包括有储物箱，右侧板的右侧面下部设有储物箱。

优选地，还包括有车轮，底板的底部左右两侧设有车轮。

优选地，电机为伺服电机。

优选地，底板的材质为Q235钢。

优选地，收集框的材质为不锈钢。

工作原理：使用本发明时，操作人员先将要切碎的中草药放入切箱，再启动电机逆时针转动，当第二连接杆的左端位于电机左下方时，带动第二齿轮逆时针转动，进而带动第三齿轮逆时针转动，第三齿轮逆时针转动通过第一连接杆带动滑块在滑轨上向上滑动，从而通过连杆带动切刀向上运动，滑块在滑轨上向上滑动通过拉线拉动移动杆向右移动，并同时拉伸弹簧，从而带动齿条向右运动，第一齿轮随之逆时针转动，进而通过转轴带动切箱逆时针转动，当第二连接杆的左端位于电机左上方时，启动电机顺时针转动，带动第二齿轮顺时针转动，进而带动第三齿轮顺时针转动，第三齿轮顺时针转动通过第一连接杆带动滑块在滑轨上向下滑动，使移动杆在弹簧弹力作用下向左移动，滑块在滑轨上向下滑动通过连杆带动切刀向下运动，进而将切箱内的中草药进行切碎，当电机不断顺时针或逆时针转动时，会带动切刀不断的向上或向下运动，从而将切箱内的中草药进行切碎。单向离合器使切箱只能朝一个方向运动，当切箱内的中草药切完后，且切刀位于切箱上方时，关闭电机。

因为还包括有照明灯，右侧板的左侧面设有照明灯，照明灯位于第二滑轮的上方，在光线较暗和夜晚的时候可以打开照明灯，照明灯起照明作用，使本发明工作不受时间限制。

因为还包括有储物箱，右侧板的右侧面下部设有储物箱，可以使操作人员更方便的存放所需工具，在使用时更加方便拿取。

因为还包括有车轮，底板的底部左右两侧设有车轮，可以使操作人员能更好的移动本发明。

因为电机为伺服电机，伺服电机能更好的控制其转速，使运行更平稳。

因为底板的材质为Q235钢，Q235钢具有耐磨和硬度高的优点，能延长底板的使用寿命。

因为收集框的材质为不锈钢，不锈钢具有良好的耐腐蚀性和不易生锈的特性，能够使收集框的使用寿命更长。

(3)有益效果

本发明达到了工作效率高、切碎效果好、操作简单的效果。

附图说明

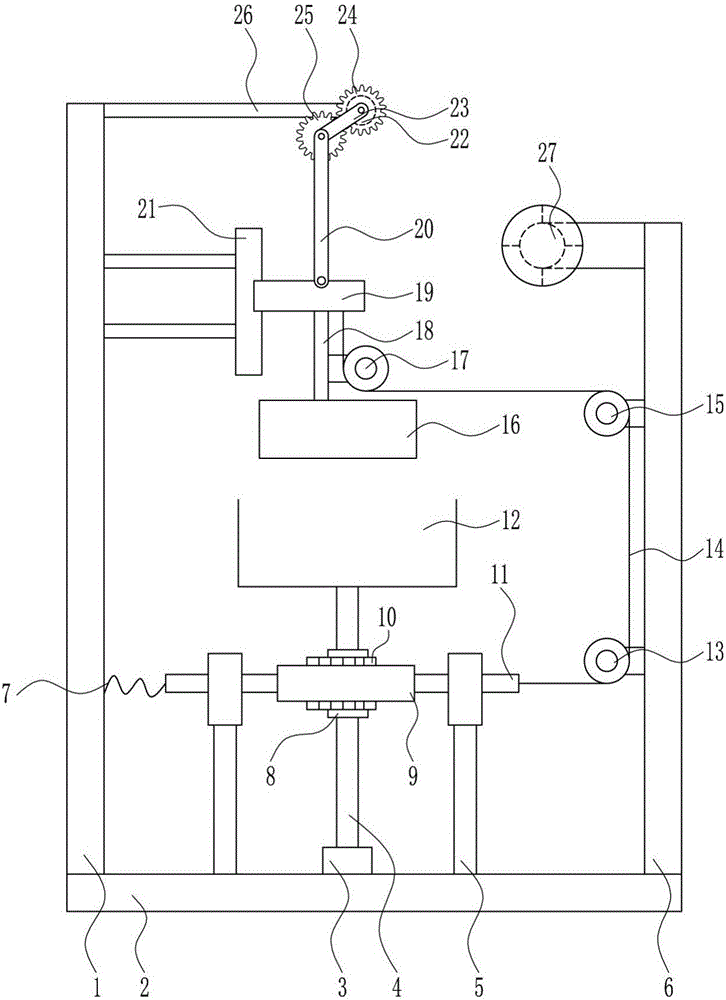

图1为本发明的第一种主视结构示意图。

图2为本发明的第二种主视结构示意图。

图3为本发明的第三种主视结构示意图。

图4为本发明的第四种主视结构示意图。

附图中的标记为：1-左侧板，2-底板，3-轴承座，4-转轴，5-滑套，6-右侧板，7-弹簧，8-单向离合器，9-齿条，10-第一齿轮，11-移动杆，12-切箱，13-第一滑轮，14-拉线，15-第二滑轮，16-切刀，17-第三滑轮，18-连杆，19-滑块，20-第一连接杆，21-滑轨，22-电机，23-第二连接杆，24-第二齿轮，25-第三齿轮，26-支杆，27-照明灯，28-储物箱，29-车轮。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种医疗用中药材快速切碎装置，如图1-4所示，包括有左侧板1、底板2、轴承座3、转轴4、滑套5、右侧板6、弹簧7、单向离合器8、齿条9、第一齿轮10、移动杆11、切箱12、第一滑轮13、拉线14、第二滑轮15、切刀16、第三滑轮17、连杆18、滑块19、第一连接杆20、滑轨21、电机22、第二连接杆23、第二齿轮24、第三齿轮25和支杆26；底板2顶部左右两端分别设有左侧板1和右侧板6，左侧板1和右侧板6之间的底板2顶部左右对称设有滑套5，两滑套5之间的底板2顶部设有轴承座3，轴承座3顶部竖直安装有转轴4，转轴4中部设有单向离合器8，单向离合器8外侧设有第一齿轮10，转轴4顶部设有切箱12，两滑套5内滑动式的连接有移动杆11，两移动杆11之间连接有齿条9，齿条9位于第一齿轮10的前侧，齿条9与第一齿轮10啮合，右侧板6左侧面设有第一滑轮13和第二滑轮15，第一滑轮13位于第二滑轮15下方，左侧移动杆11左端与左侧板1右侧面之间连接有弹簧7，右侧移动杆11的左端连接有拉线14，左侧板1右侧面竖直设有滑轨21和水平设有支杆26，滑轨21位于支杆26下方和弹簧7的上方，滑轨21上滑动式的连接有滑块19，滑块19底部竖直设有连杆18，连杆18右侧面设有第三滑轮17，拉线14末端绕过第一滑轮13、第二滑轮15和第三滑轮17与滑块19底部连接，连杆18底部连接有切刀16，切刀16与切箱12上下对应，滑块19顶部竖直设有第一连接杆20，第一连接杆20顶端铰接连接有第三齿轮25，支杆26的右端安装有电机22，电机22前侧的输出轴上连接有第二齿轮24，第三齿轮25与第二齿轮24啮合，第二齿轮24与第三齿轮25之间设有第二连接杆23，第二连接杆23的一端与第二齿轮24的圆心位置铰接连接，第二连接杆23的另一端与第三齿轮25的圆心位置铰接连接，第二连接的右端和第一连接杆20上端与第三齿轮25的圆心位置为复合式铰接连接。

还包括有照明灯27，右侧板6的左侧面设有照明灯27，照明灯27位于第二滑轮15的上方。

还包括有储物箱28，右侧板6的右侧面下部设有储物箱28。

还包括有车轮29，底板2的底部左右两侧设有车轮29。

电机22为伺服电机22。

底板2的材质为Q235钢。

收集框的材质为不锈钢。

工作原理：使用本发明时，操作人员先将要切碎的中草药放入切箱12，再启动电机22逆时针转动，当第二连接杆23的左端位于电机22左下方时，带动第二齿轮24逆时针转动，进而带动第三齿轮25逆时针转动，第三齿轮25逆时针转动通过第一连接杆20带动滑块19在滑轨21上向上滑动，从而通过连杆18带动切刀16向上运动，滑块19在滑轨21上向上滑动通过拉线14拉动移动杆11向右移动，并同时拉伸弹簧7，从而带动齿条9向右运动，第一齿轮10随之逆时针转动，进而通过转轴4带动切箱12逆时针转动，当第二连接杆23的左端位于电机22左上方时，启动电机22顺时针转动，带动第二齿轮24顺时针转动，进而带动第三齿轮25顺时针转动，第三齿轮25顺时针转动通过第一连接杆20带动滑块19在滑轨21上向下滑动，使移动杆11在弹簧7弹力作用下向左移动，滑块19在滑轨21上向下滑动通过连杆18带动切刀16向下运动，进而将切箱12内的中草药进行切碎，当电机22不断顺时针或逆时针转动时，会带动切刀16不断的向上或向下运动，从而将切箱12内的中草药进行切碎。单向离合器8使切箱12只能朝一个方向运动，当切箱12内的中草药切完后，且切刀16位于切箱12上方时，关闭电机22。

因为还包括有照明灯27，右侧板6的左侧面设有照明灯27，照明灯27位于第二滑轮15的上方，在光线较暗和夜晚的时候可以打开照明灯27，照明灯27起照明作用，使本发明工作不受时间限制。

因为还包括有储物箱28，右侧板6的右侧面下部设有储物箱28，可以使操作人员更方便的存放所需工具，在使用时更加方便拿取。

因为还包括有车轮29，底板2的底部左右两侧设有车轮29，可以使操作人员能更好的移动本发明。

因为电机22为伺服电机22，伺服电机22能更好的控制其转速，使运行更平稳。

因为底板2的材质为Q235钢，Q235钢具有耐磨和硬度高的优点，能延长底板2的使用寿命。

因为收集框的材质为不锈钢，不锈钢具有良好的耐腐蚀性和不易生锈的特性，能够使收集框的使用寿命更长。

以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
