一种新型五谷杂粮磨粉机的制作方法

本实用新型涉及磨粉机领域，尤其涉及一种新型五谷杂粮磨粉机。

背景技术：

五谷杂粮磨粉机属连续投料式作业，结构豪华大方，噪音低，磨粉细腻，无粉尘，操作简单方便，适用于超市、商场和店铺档口现场加工各种五谷杂粮和中药材使用，五谷杂粮磨粉机加工范围广，各种粮食、中药材含芝麻、核桃、大米、黑米、黄豆、红豆、绿豆、黑豆、花生、莲子、玉米、高粱、大麦、荞麦、燕麦、杏仁、茯苓、红枣、芡实、枸杞、薏仁、山楂、淮山、首乌、红豆、阿胶、乳香、菟丝子、当归、党参、黄芪等，适用于医药、农业、食品、化工、合金、冶金、地质、科研等单位多品种小批量中草药、贵重药材、矿石、化学原料粉碎之用。

现有技术的五谷杂粮磨粉机主要有进料斗、转子、齿盘、筛子、机壳、机座、电机等部分组成，当物料进入粉碎室后，在圆齿、扁齿不断打击和齿盘搓撞作用下，迅速破碎成细粉或浆状、在离心力和气流作用下，通过筛孔经出料口排出室外。

但是现有技术的五谷杂粮磨粉机在工作时不容易将五谷杂粮进行有效的粉碎，导致加工后的五谷杂粮仍然存在许多大块状粉末。

技术实现要素：

针对上述问题，本实用新型提供了一种新型五谷杂粮磨粉机，解决了五谷杂粮磨粉机在工作时不容易将五谷杂粮进行有效的粉碎，导致加工后的五谷杂粮仍然存在许多大块状粉末。

为解决上述技术问题，本实用新型所采用的技术方案是： 本实用新型公开了一种新型五谷杂粮磨粉机，包括机体、不锈钢罩、存储装置、操控装置、收集装置、传送装置，所述机体上方设有不锈钢罩，所述不锈钢罩右上方通过进料口连接了存储装置，所述不锈钢罩左上方设有操控装置，所述机体右侧设有收集装置，所述机体内设有粉碎装置，所述粉碎装置左下方通过传送装置与磨粉装置连接，所述磨粉装置右下角设有出粉盘，所述磨粉装置内通过转轴与磨粉块连接，所述磨粉装置右下方设有碾压装置，所述碾压装置内设有转动轴。

进一步的，所述机体下方设有支撑脚，能够更好的稳定装置；

进一步的，所述机体前方设有散热口，能够将机体内产生的热量排出；

进一步的，所述操控装置上设有操控按键，能够更好的操控机体；

进一步的，所述机体右侧设有出料口，能够更好的排出粉末。

由上述对本实用新型结构的描述可知，和现有技术相比，本实用新型具有如下优点：

本实用新型机体内设有粉碎装置，粉碎装置左下方设有磨粉装置，磨粉装置右下方设有碾压装置，五谷杂粮能够通过粉碎装置的粉碎处理后再通过传送装置导入磨粉装置内进行磨粉处理，最后再将粉末通过碾压装置进行碾压处理，提高了粉末的细腻，减少了细块的存在。

附图说明

构成本申请的一部分的附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

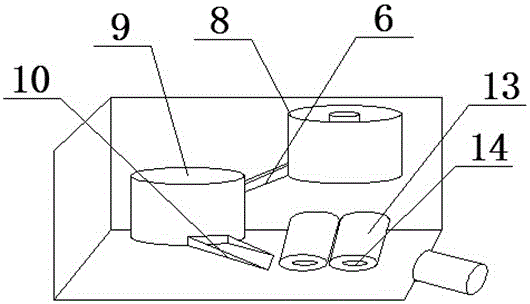

图1为本实用新型一种新型五谷杂粮磨粉机的示意图；

图2为本实用新型一种新型五谷杂粮磨粉机的结构示意图；

图3为本实用新型一种新型五谷杂粮磨粉机的粉碎装置示意图；

图4为本实用新型一种新型五谷杂粮磨粉机的磨粉装置示意图。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

实施例1

参考图1、图2、图3和图4，一种新型五谷杂粮磨粉机，包括机体1、不锈钢罩2、存储装置3、操控装置4、收集装置5、传送装置6，所述机体1上方设有不锈钢罩2，所述不锈钢罩2右上方通过进料口7连接了存储装置3，所述不锈钢罩2左上方设有操控装置4，所述机体1右侧设有收集装置5，所述机体1内设有粉碎装置8，所述粉碎装置8左下方通过传送装置6与磨粉装置9连接，所述磨粉装置9右下角设有出粉盘10，所述磨粉装置9内通过转轴11与磨粉块12连接，所述磨粉装置9右下方设有碾压装置13，所述碾压装置13内设有转动轴14，所述粉碎装置8由粉碎仓15、转动轴二16、粉碎刀17、轴心18组成，所述粉碎仓15内中心与轴心18连接，转动轴二16内设有轴心18，转动轴二16上设有粉碎刀17，所述机体1下方设有支撑脚19，所述机体1前方设有散热口20，所述操控装置4上设有操控按键21，所述机体1右侧设有出料口22。

本实用新型机体1内设有粉碎装置8，粉碎装置8左下方设有磨粉装置9，磨粉装置9右下方设有碾压装置13，五谷杂粮能够通过粉碎装置8的粉碎处理后再通过传送装置6导入磨粉装置9内进行磨粉处理，最后再将粉末通过碾压装置13进行碾压处理，提高了粉末的细腻，减少了细块的存在，机体1下方设有支撑脚19，能够更好的稳定装置，机体1前方设有散热口20，能够将机体1内产生的热量排出，操控装置4上设有操控按键21，能够更好的操控机体1，机体1右侧设有出料口22，能够更好的排出粉末。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
