一种液压泵液位测量监控装置的制作方法

本实用新型涉及液体液位检测技术领域，具体的讲是一种液压泵液位测量监控装置。

背景技术：

液压系统是通过改变压强增大作用力，从而来驱动机械执行机构或设备驱动的动力系统，在现代工业十分重要，应用非常广泛。

在实际使用中，由于液压管路液压系统结构问题，液压站工作环境的因素，或液压组件老化等等，使得液压站在工作中发生液压接头渗漏，液压油泄漏，油管爆裂，油缸渗漏和突发失效等严重影响液压站工作的问题。这些情况的发生，使得液压站液压油的快速流失，不仅产生很大的经济浪费，也影响着工作环境和生态环境，而且对液压泵本身的损坏也非常大，因此对液压站的液位监控对整个液压站的稳定可靠工作非常重要。一般在液压站上安装液位表，这个液位表有上限和下限，用来标识液压站油箱加入液压泵站的最大液压油油量和液压站稳定工作所需的最低油量。但是这种液位表不能提供及时的信息反馈，如果点检不到位或工作不仔细极，很有可能都是在液压油漏完后才能发现液压站不能正常工作，再进行报修。

因此一种能够及时反映液压站液位实时信息的监控装置在实际应用中非常有意义。

技术实现要素：

本实用新型突破了现有技术的难题设计了一种能够及时反映液压站液位实时信息的监控装置。

为了达到上述目的，本实用新型设计了一种液压泵液位测量监控装置，包括液压泵站、超声波液位仪、信号处理单元、信号控制单元和信号显示器，其特征在于：所述液压泵站的上方固定设有超声波液位仪，超声波液位仪的一端采用信号连接线与信号处理单元相连，信号处理单元的一侧设有信号显示器，液压泵站的下方设有信号控制单元，信号控制单元的旁边设有信号处理单元，信号处理单元与信号控制单元之间采用另一信号连接线相连。

所述信号控制单元的L端口、N端口和保险丝F₂的一端相连，保险丝F₂的另一端与三相供电接口相连，信号控制单元的P_E端口接地，信号控制单元的L+端口和信号处理单元的L+端口相连，信号控制单元的M端口和信号处理单元的M端口相连，信号处理单元的MPI端口连接信号显示器，信号处理单元的数字量输出端口一与24V电源相连，信号处理单元的数字量输出端口二与灯泡PL1的一端相连，信号处理单元的数字量输出端口三与灯泡PL2的一端相连，信号处理单元的数字量输出端口四与灯泡PL3的一端相连，信号处理单元的数字量输出端口五与灯泡PL4的一端相连，信号处理单元的数字量输出端口六与线圈K1的一端相连，信号处理单元的数字量输出端口七与线圈K2的一端相连，所述灯泡PL1-PL4的另一端与线圈K1、K2的另一端均与地面相连，信号处理单元的数字量输入端口一与超声波液位仪的A+端口相连，信号处理单元的数字量输入端口二与超声波液位仪的A-端口相连。

所述K1、K2为小型继电器。

所述信号控制单元中三相供电接口分为U1、V1、W1，所述U1、V1、W1均与保险丝F₁的一端相连，保险丝F₁的另一端与接触器KM1开关触点的一端相连，接触器KM1开关触点的另一端与热保护器FR1的一端相连，热保护器FR1的另一端与三相驱动电机相连，三相驱动电机的接地端与地面相连，所述U1端口分出一路与继电开关K的一端相连，继电开关K的另一端与K1的常开触点的一端相连，K1常开触点的另一端与K2常开触点的一端相连，K2常开触点的另一端与接触器KM1线圈的一端相连，接触器KM1线圈的另一端接地。

本实用新型与现有技术相比，不仅能够实时显示液位状态，并能够智能判断液位变化情况，是非常迅速的下降，还是在逐渐的渗漏。对非常迅速的油箱液面的下降，能够去快速切断液压泵的工作；对慢速的液面下降提醒维修人员进行检修和维护。

附图说明

图1为本实用新型的结构示意图。

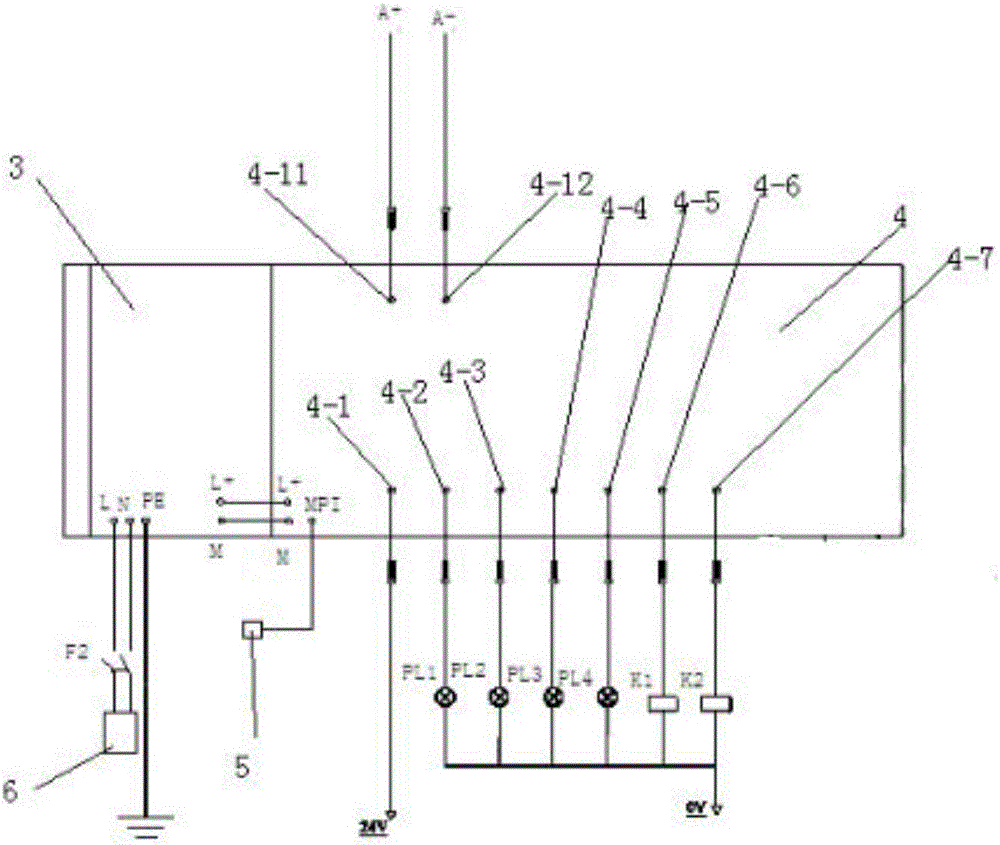

图2为本实用新型电路连接示意图一。

图3为本实用新型电路连接示意图二。

具体实施方式

结合附图对本实用新型做进一步描述。

参见图1、图2和图3，本实用新型设计了一种液压泵液位测量监控装置，包括液压泵站2、超声波液位仪1、信号处理单元4、信号控制单元3和信号显示器5，所述液压泵站2的上方固定设有超声波液位仪1，超声波液位仪1的一端采用信号连接线与信号处理单元4相连，信号处理单元4的一侧设有信号显示器5，液压泵站2的下方设有信号控制单元3，信号控制单元3的旁边设有信号处理单元4，信号处理单元4与信号控制单元3之间采用另一信号连接线相连。

本实用新型中信号控制单元3的L端口、N端口和保险丝F₂的一端相连，保险丝F₂的另一端与三相供电接口6相连，信号控制单元3的P_E端口接地，信号控制单元3的L+端口和信号处理单元4的L+端口相连，信号控制单元4的M端口和信号处理单元4的M端口相连，信号处理单元4的MPI端口连接信号显示器5，信号处理单元4的数字量输出端口一4-1与24V电源相连，信号处理单元4的数字量输出端口二4-2与灯泡PL1的一端相连，信号处理单元4的数字量输出端口三4-3与灯泡PL2的一端相连，信号处理单元4的数字量输出端口四4-4与灯泡PL3的一端相连，信号处理单元4的数字量输出端口五4-5与灯泡PL4的一端相连，信号处理单元4的数字量输出端口六4-6与线圈K1的一端相连，信号处理单元4的数字量输出端口七4-7与线圈K2的一端相连，所述灯泡PL1-PL4的另一端与线圈K1、K2的另一端均与地面相连，信号处理单元4的数字量输入端口一4-11与超声波液位仪1的A+端口相连，信号处理单元4的数字量输入端口二4-12与超声波液位仪的A-端口相连。

本实用新型中K1-K5为小型继电器。

本实用新型中述信号控制单元中三相供电接口6分别为U1、V1、W1，所述U1、V1、W1均与保险丝F₁的一端相连，保险丝F₁的另一端与接触器KM1开关触点的一端相连，接触器KM1开关触点的另一端与热保护器FR1的一端相连，热保护器FR1的另一端与三相驱动电机相连，三相驱动电机的接地端与地面相连，所述U1端口分出一路与继电开关K的一端相连，继电开关K的另一端与K1的常开触点的一端相连，K1常开触点的另一端与K2常开触点的一端相连，K2常开触点的另一端与接触器KM1线圈的一端相连，接触器KM1线圈的另一端接地。

本实用新型中灯泡PL1-PL4、小型继电器K1、K2均为并联。

在具体实施中本实用新型不仅能够实时显示液位状态，并能够智能判断液位变化情况，是非常迅速的下降，还是在逐渐的渗漏。对非常迅速的油箱液面的下降，能够去快速切断液压泵的工作；对慢速的液面下降提醒维修人员进行检修和维护。
