具有啄块的喂食装置的制作方法

本发明涉及一种用于家禽动物的喂食设备，包括饲料源、在饲料源上构成的饲料管路、设置在饲料管路中的喂料阀设备，所述喂料阀设备在关闭的阀状态中阻断穿过饲料管路的饲料并且在打开的阀状态中释放饲料穿过饲料管路。

背景技术：

喂食装置在家禽饲养中使用，以便给动物提供饲料。除了这种如此实现的进食之外动物在家禽饲养中的主要的活动可行性还包括进水、自由的活动，必要时还包括在垫草中或者自由放养区域中的产蛋和沙浴。对此成问题的是对于一些动物而言这种活动可行性是不充分的。这因此会引起负面的行为例如啄羽和同类相食。特别地，在存栏家禽的喙未被截短时这会引起大的问题。

基本上已知的是，通过给家禽提供其它的活动材料和其它的活动可行性来应对因这种受挫而引起的家禽的异常行为。一种可行性在于：在动物的饲养区域中设置一个或多个啄石。这种啄石设置或者悬挂在垫草中并且一方面有助于给动物提供附加的活动可行性，另一方面啄石能够引起喙的磨损从而引起对于动物而言先天的功能。然而不利的是，动物很快失去忙于去啄啄石的刺激从而退回到旧的、非先天的行为模式。

呈草捆或者秸秆包形式的饲槽或者以干草或者秸秆来填充的容器已证实为是具有更小的降低吸引力的趋势的更持久的活动可行性。在这种情况下，动物从饲槽中啄出干草或者秸秆从而寻找到如下活动可行性，所述活动可行性虽然不因此引起其对于动物的吸引性在短期内消耗完，然而长期来看也不是有趣的活动可行性。

塑料元件证实为是其它的可行性，所述塑料元件由如下材料成型，所述材料提供足够的抵抗强度，以便动物不能够吃光塑料。这些塑料元件能够分布在垫草中或者悬挂在其上方从而形成另一活动可行性，然而 所述另一活动可行性的吸引力也是较短的。

最后，在现有技术中还得出增加饲料是可行的，以便提高家禽动物的活动可行性。在此，除了用于喂养动物的固有的喂食装置外还在饲养区域中放置附加的喂食装置以附加地喂食例如小麦、谷粒、砂粒、石灰石。然而这些措施是耗费成本的，并且由于动物通常可简单地接近这些附加喂食供给，所以活动效果通常是较短的有效。

技术实现要素：

本发明基于如下目的：提供一种用于按照分类更合理的行为的装置和一种具有更少的家禽动物异常行为的饲养方式。

根据本发明，该目的借助于开始所描述的类型的喂食设备实现，所述喂食设备的特征在于啄块，所述啄块可活动地支承并且与喂料阀设备机械地耦联为，使得在啄块的静止位置中喂料阀是关闭的而在所述啄块的因在啄块上啄食而偏转的位置中喂料阀是打开的。

根据本发明的喂食设备的特征在于双重功能，所述双重功能不仅对于饲养行为而且对于社交行为而言激发所饲养的家禽动物的先天行为。根据本发明提出：家禽动物从饲料源中获取其食物，然而从该源中输出饲料是因家禽动物对啄块的啄食过程而触发的。由此，两个活动可行性、即一方面对啄块的啄食而另一方面进食不像在现有技术中那样彼此分开，而是输送给共同的行为模式。通过家禽动物对啄块的啄食，动物能够引起所需要的偏转从而引起饲料从饲料源的输出。通过这种组合的功能作用，维持家禽动物忙于去啄啄石的刺激持久地被维持并且集成到正常的日常需求中。由此决定性地减小了动物所受的挫折并且实现了通过啄块引起的附加功能例如磨损喙、吸收矿物质。

作为饲料源在此例如能够使用饲料储备容器。饲料储备容器储存一定量的饲料并且能够手动地由储备袋等填充或者经由饲料供给管路在时间上间隔地填充，所述饲料供给管路能够持久地铺设在禽舍中。作为饲料源也能够使用饲料供给管路。在这种情况下，饲料输送经由又能够持久地铺设在禽舍中的饲料供给管路进行。在这种设计方案中，省去了饲料储备容器并且饲料在饲料供给管路的一个部段中临时储存并且周 期性地或者恒定地输送给该部段。

在此通常将啄块理解为刺激进行啄食的材料，所述材料能够作为天然原料例如岩石来提供或者能够作为呈复合物、矿物复合材料形式的人造材料来提供或者以其它方式提供。啄块能够具有基本上不同的形状，优选具有旋转对称的设计方案，例如作为圆柱形或者圆椎形。基本上优选的是，啄块可脱离地与喂料阀设备机械耦联，使得在啄块磨损、消耗或者受损时更换是简单可行的。在此，将啄块的静止位置理解为如下位置，所述位置在没有任何家禽动物对啄块进行处理或者没有外部的对啄块的力作用时按规定将喂食设备固定或者设置在家禽动物的饲养区域中时产生。该静止位置典型地由于重力作用而出现，但是也能够通过弹簧负荷等附加地稳定。在此将偏转的位置理解为如下位置，所述位置能够因作用到啄块上的力作用而产生。基本上，能够设有若干偏转的位置，然而优选的是，多个偏转的位置能够通过对啄块的力作用实现并且这些偏转的位置中的每一个或者这些偏转的位置中的一些引起饲料的输出或者喂料阀设备的打开。

根据第一优选的实施方式提出：啄块借助于摆杆与阀设备耦联。通过这种摆杆实现啄块的摆动运动。基本上这以如下方式实现：啄块设置在位于其下的摆动地架设地摆杆的上端部上或者啄块固定在位于其上摆动地悬挂的摆杆的下端部上。啄块本身在此应设置在对于家禽动物而言为了进行啄食可容易接近的高度上。

根据另一个优选的实施方式提出：饲料源设置在喂料阀设备上方并且饲料在打开的阀状态中由于重力影响而离开饲料源。在该优选的实施方式中，通过喂料阀设备引起饲料从饲料源中简单地输出，其方式是：对此利用重力。基本上重力能够单独地利用，然而在此也能够使用运送装置作为附加辅助机构，例如能够通过操作喂料阀设备引起饲料在饲料源内部的混合或者松散运动，借助于其辅助饲料输出。

根据另一优选的实施方式提出：摆杆摆动地支承在设置在啄块上方的摆动式支承装置中。根据该实施方式，摆杆构成为悬挂杆，所述悬挂杆在上端部上摆动地支承并且在其下端部上承载啄块。这种设计方案的优点是，摆杆因重力复位到静止状态中并且这种结构可良好地集成到以重力操作的方式输出饲料的喂食设备中。基本上，摆杆的支承装置在此 能够设置在喂料阀设备的上方或下方。

根据另一优选的实施方式提出：喂料阀设备通过穿通口和与啄块机械耦联的阀体形成，所述阀体在静止位置中封闭穿通口并且在偏转的位置中至少部分地释放穿通口。根据该实施方式，提供喂料阀设备的牢固的并且可靠的设计方案，其方式是：阀体封闭穿通口并且该阀体通过啄块的偏转进入到如下位置中，在所述位置中穿通口不完全地被封闭从而饲料能够穿过。阀体在此能够构成为碟状的、圆锥状的或者以其它几何形状成型的元件。阀体能够通过弹性的闭合力被压入到穿通口中，以便引起可靠的封闭从而附加地引起在静止状态中的定位。基本上，阀体能够设置在穿通口的朝向饲料输入流或者背离饲料输入流的一侧上，以便引起封闭作用和穿通口的部分的或者完全的释放作用。

在此，根据另一优选的实施方式提出：阀体固定在摆杆的上端部上而啄块固定在摆杆的下端部上。在该实施方式中，摆杆构成为喂料阀设备和啄块之间的悬挂式的连接元件。在此，将在上端部或下端部上的固定理解为：所述固定在摆杆的上部的或者下部的端部区域中实施，但是不一定必须在上部的或者下部的端侧端部上实施。

根据另一优选的实施方式提出：啄块包括磨蚀材料。在该实施方式中，通过啄块将磨蚀作用施加到家禽动物的喙上从而在啄食时实现先天的喙磨损。基本上，啄块为了该目的能够具有磨蚀表面或者整体上由磨蚀材料构成。在此将磨蚀理解为如下表面，所述表面大致对应于粒度20至150的砂纸。

根据另一优选的实施方式提出，啄块包括矿物材料。在该实施方式中，啄块满足附加的功能，其方式是：除了饲料，所述啄块还给家禽动物提供矿物。为了实现该饲料添加作用，啄块构成为，使得通过啄食能够使矿物材料的小的份额从啄块中脱离并且能够由家禽动物拾取。

根据另一优选的实施方式提出：啄块具有如下表面，饲料在偏转的位置中掉落到所述表面上并且饲料的至少部分平铺在所述表面上。在该实施方式中，在啄块上构成有水平定向的面或者槽状的或杯状的面部段，在所述面部段中或在所述面部段上能够聚集或者贮存从饲料源中掉落的饲料。该实施方式基本上需要将啄块设置在饲料的输出开口下方。 通过在偏转的位置中部分地贮存掉落的饲料，家禽动物附加地被刺激拾取贮存在啄块上的饲料份额，尤其即使当啄块又处于静止位置中时也是如此。由此，提供持续新的刺激，由此家禽动物忙于啄啄石并且使该啄石从静止位置中进入到偏转的位置中。

最后，根据另一优选的实施方式提出：饲料源在下端部上具有出口，所述出口通入饲料管路中，并且啄块固定在摆杆的下端部上，所述摆杆在上部的端部部段中承载阀盘，所述阀盘在静止的位置中封闭出口并且在偏转的位置中至少部分地释放出口，以及在上部的端部部段和下端部之间的位置上摆动地支承在饲料管路中。在该实施方式中，摆杆摆动地支承在喂料阀设备和啄块之间，由此可实现偏转行程的有利的转换作用。同时这是有利的，以便将摆动式支承装置设置在如下区域中，所述区域在静止的位置中没有饲料从而能够保持平稳运转。这允许在饲料管路中构成摆动式支承装置。这例如能够通过如下方式进行：摆杆被引导穿过环绕的穿孔环并且借助于该环上方的加厚部悬挂并且摆动地支承，所述穿孔环固定在、例如焊接在饲料管路中。环中的环绕的开口因此在偏转的位置中允许饲料穿过。

本发明的另一方面是啄块用于触发从喂食设备中给家禽动物提供饲料的应用。借助于这种根据本发明的应用，实现特殊的优点：啄块对于家禽动物而言是持久有吸引力的活动可行性，因为在日常的进食中所述啄块引起对于家禽动物而言呈触发饲料提供形式的功能。

根据本发明，在该应用中如之前所阐述的那样改进喂食设备。

附图说明

根据附图描述本发明的优选的实施方式。附图示出：

图1示出本发明的第一实施方式的立体视图，

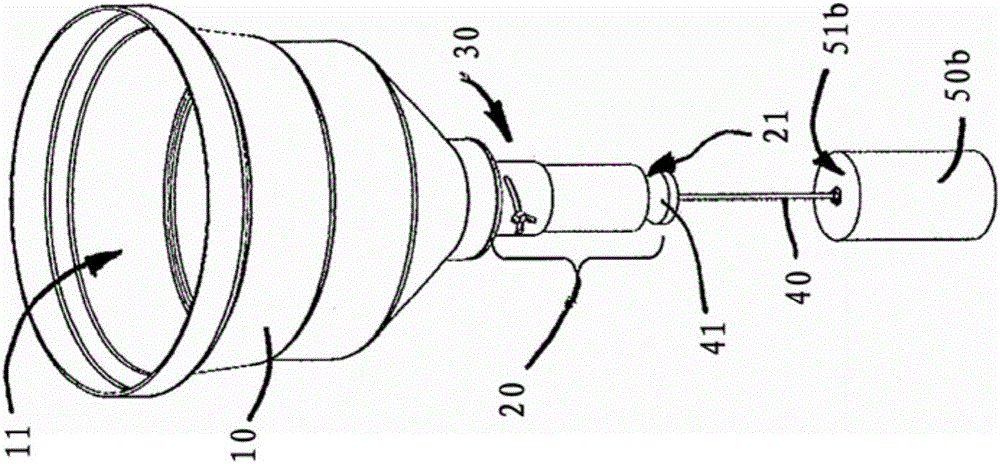

图2示出本发明的第二实施方式的立体视图，

图3示出在静止状态中本发明的第二实施方式的纵剖的侧视图，

图4示出在偏转状态中本发明的第二实施方式的纵剖的侧视图，以及

图5示出本发明的第三实施方式的立体视图。

具体实施方式

首先参照图1和2，根据本发明的喂食设备包括饲料储备容器10。该饲料储备容器具有用于填入饲料的上部的大的开口11。饲料储备容器朝下具有锥形渐缩的横截面变化并且通入饲料管路20中。

在饲料储备容器10下方，饲料配给器30设置在饲料管路20中。饲料配给器用于阻断或释放饲料从饲料储备容器中穿过饲料管路20排出。在饲料管路20的下端部上设有用于饲料的出口21，饲料能够从所述出口中竖直向下地流出。

在该出口21下方设置有分配锥41。所述分配锥41具有向上锥形渐缩的面，所述面引起从饲料出口流出的饲料朝向侧外部偏转和分配。

分配锥41固定在摆杆40上，其上端部以接下来将详细阐述的方式摆动地支承在饲料管路20的内部。在摆杆40的下端部上固定有啄块。第一实施方式的啄块50a构成为面状的、具有圆形的横截面的旋转对称的盘。该啄块具有上部的轴向的端面51a，从饲料出口掉落地饲料平铺在所述端面上并且能够由家禽动物拾取。

在第二实施方式中，啄块50b构成为窄的柱状的实心体。在该实施方式中，上部的端面51b较小地构成，与此相反，啄块的这种几何形状提供较大的外环周面，在所述外环周面上家禽动物能够磨它们的喙。

参考图3和4，接下来阐述根据本发明的喂食设备的工作原理。在图3中示出的静止状态中，摆杆40竖直地设置。饲料配给器30通过碟状的阀体31形成，所述阀体刚性地固定在摆杆的上端部上。该阀体盘状地构成并且在所描绘的静止状态中封闭饲料配给器的阀开口32。摆杆40摆动地支承在环形盘42中。为了这个目的，环形盘具有中央的孔，所述孔与摆杆的横截面尺寸相比更大地构成。在该孔上方，摆动式支承环43固定在摆杆上，所述摆动式支承环的外直径大于环形盘42中的孔。因此防止摆杆40从环形盘中的孔中向下滑动，但摆杆能够围绕在环形盘中限定的摆动轴线沿着所有水平方向或者围绕所有水平轴线摆动。环形盘42设有多个侧面的、环周分布的穿孔44，以便允许饲料穿过饲料 管路20。

如果摆杆通过啄块处的具有水平的力分量的力作用A侧向地偏转，如这在图4中所示出的那样，那么阀体31不再完全关闭饲料容器的阀开口32，使得饲料能够流入到饲料管路中。该饲料穿过环形盘的侧面的开口44，到达分配锥41上并且由该分配锥分配，使得如通过图4中的三角形漏斗状部分B所表明的那样，饲料的一部分在啄块旁边掉落并且一部分掉落到啄块的上部的端面上。该饲料随后能够由家禽动物拾取，位于啄块的上部的端面上的饲料在此刺激家禽动物对啄块的进一步的操作和相应的活动。

如此外所看到的那样，摆杆向上以一定距离伸出于阀体，作为混合部段45伸入到饲料储备容器10中。由此，在摆杆偏转时在饲料储备容器的下部的区域中引起松散运动，这抵抗可能的卡住并且抵抗因卡住而引起的颗粒状的饲料的堵塞并且保证了在摆杆偏转时饲料可靠地流出。

图5示出本发明的第三实施方式。在该实施方式中，替代于饲料储备容器设有饲料供给管路110。该饲料供给管路在该实施方式中垂直地伸展并且延伸直至饲料分配管路，所述饲料分配管路例如能够在禽舍的顶部下方伸展。从该饲料分配管路中给饲料供给管路——并且必要时给其它的饲料供给管路——周期性地供给饲料。饲料供给管路在此能够竖直地伸展，但是也能够具有倾斜伸展的或者甚至短暂地水平伸展的部段。饲料供给管路本身在此用作为储备储存器，饲料能够暂时地临时储存在所述储备储存器中，以便随后因家禽动物在啄块上的啄食和随之发生的喂料阀的偏转和打开而被提取。第三实施方式的喂料阀和啄块在此与第二实施方式一致地构成。
