一种便捷的水果采摘用金属剪刀的制作方法

本发明涉及金属制品技术领域，具体为一种便捷的水果采摘用金属剪刀。

背景技术：

苹果是大家熟知的一种富含维生素的水果，目前采摘苹果一般采用人工手持小剪刀采摘，尽管现在的苹果树大多数采用矮冠密植栽培技术，但是树冠顶端的苹果人们仅凭手还是无法直接摘取，需要借助梯子等攀高工具才能进行采摘，这样采摘不仅具有一定的危险性，还需要经常移动梯子，费时费力，给人们的采摘带来了诸多不便。

技术实现要素：

本实用便捷的目的在于提供一种便捷的水果采摘用金属剪刀，具备采摘方便的优点，解决了现有采摘果树树冠上的苹果不便的问题。

为实现上述目的，本发明提供如下技术方案：一种便捷的水果采摘用金属剪刀，包括第一刀臂，所述第一刀臂通过设置在其上的螺栓与第二刀臂活动连接，所述螺栓的两端螺纹连接有螺帽，所述第一刀臂的侧面通过弹簧与第二刀臂的侧面活动连接，且所述第一刀臂的顶部与第二刀臂的顶部均固定连接有活动轴，所述活动轴的外壁活动套接有连杆，所述连杆的一端活动连接在伸缩架上，所述伸缩架的一端活动连接在固定架上，且所述伸缩架上固定连接有推杆，所述推杆的一端贯穿固定架并延伸至固定架外，所述固定架外的推杆的一端活动套接在套筒内，所述套筒内的推杆的顶部和底部均固定安装有支架，所述支架上活动安装有滚轮，所述滚轮的底部滑动连接在滑轨上，所述滑轨的一侧固定连接在套筒的内壁上，所述推杆的右端固定连接有滑杆，所述滑杆的一端贯穿套筒并延伸至套筒外，所述套筒外的滑杆上固定安装有把手。

优选的，所述第二刀臂与螺帽的底部均固定连接有固定片，所述固定片的底部固定连接有网篮。

优选的，所述伸缩架包括七个伸缩单元，且七个伸缩单元首尾活动连接。

优选的，所述滑轨上固定安装有限位块。

优选的，所述滚轮的数量为八个，且八个滚轮对称分布在推杆的两侧。

与现有技术相比，本实用便捷的有益效果如下：

1、本发明通过设置伸缩架、连杆、活动轴、推杆、套筒、滚轮和滑轨等，通过推动滑杆使滚轮在滑轨上移动，从而带动推杆移动，推杆带动伸缩架进行伸缩运动，从而促使连杆带动第一刀臂和第二刀臂张开或关闭，从而使剪刀进行剪切动作，使人们通过滑杆即可控制剪刀，不必借用攀高工具，达到了采摘方便的效果。

2、本发明通过设置固定片和网篮，当剪刀采摘完苹果后，苹果由于重力会掉进网篮里，避免苹果直接掉在地上造成损坏，提高了采摘效率。

附图说明

图1为本发明结构示意图；

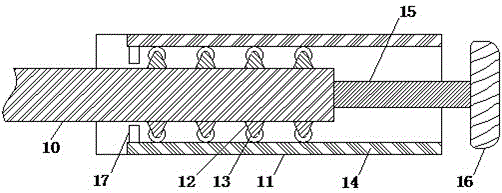

图2为本发明套筒剖面示意图；

图3为本发明结构局部仰视图。

图中：1第一刀臂、2螺栓、3第二刀臂、4螺帽、5弹簧、6活动轴、7连杆、8伸缩架、9固定架、10推杆、11套筒、12支架、13滚轮、14滑轨、15滑杆、16把手、17限位块、18伸缩单元、19固定片、20网篮。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1和2，一种便捷的水果采摘用金属剪刀，包括第一刀臂1，第一刀臂1通过设置在其上的螺栓2与第二刀臂3活动连接，螺栓2的两端螺纹连接有螺帽4，第一刀臂1的侧面通过弹簧5与第二刀臂3的侧面活动连接，通过挤压弹簧5可以使第一刀臂1和第二刀臂3进行剪切动作，且第一刀臂1的顶部与第二刀臂3的顶部均固定连接有活动轴6，活动轴6的外壁活动套接有连杆7，连杆7可以自由转动，连杆7的一端活动连接在伸缩架8上，伸缩架8可以自由伸缩，伸缩架8包括七个伸缩单元18，且七个伸缩单元18首尾活动连接，设置七个伸缩单元18，大大提高了伸缩架8的灵活性，伸缩架8的一端活动连接在固定架9上，且伸缩架8上固定连接有推杆10，推杆10的一端贯穿固定架9并延伸至固定架9外，固定架9外的推杆10的一端活动套接在套筒11内，套筒11内的推杆10的顶部和底部均固定安装有支架12，支架12上活动安装有滚轮13，滚轮13的底部滑动连接在滑轨14上，滚轮13的数量为八个，且八个滚轮13对称分布在推杆10的两侧，设置八个滚轮13，使移动变的更平稳，滑轨14上固定安装有限位块17，设置限位块17防止滚轮13滑出滑轨14，滑轨14的一侧固定连接在套筒11的内壁上，推杆10的右端固定连接有滑杆15，滑杆15的一端贯穿套筒11并延伸至套筒11外，套筒11外的滑杆15上固定安装有把手16，通过把手16推动滑杆15移动，从而带动滚轮13在滑轨14上滑动，进而使推杆10移动，通过推杆10的移动带动伸缩架8收缩，从而使连杆7带动第一刀臂1和第二刀臂3之间的弹簧5收到挤压而闭合，达到使剪刀剪切的效果。

请参阅图1和3，第二刀臂3与螺帽4的底部均固定连接有固定片19，固定片19的底部固定连接有网篮20，剪刀采摘完苹果后，苹果由于重力会掉进网篮20里，避免苹果直接掉在地上造成损坏，提高了采摘效率。

使用时，通过把手16推动滑杆15移动，从而带动滚轮13在滑轨14上滑动，进而使推杆10移动，通过推杆10的移动带动伸缩架8收缩，从而使连杆7带动第一刀臂1和第二刀臂3之间的弹簧5收到挤压而闭合，达到使剪刀剪切的效果。

综上所述：该便捷的水果采摘用金属剪刀，通过伸缩架8、连杆7、活动轴6、推杆10、套筒11、滚轮13和滑轨14等，解决了现有采摘果树树冠上的苹果不便的问题。

尽管已经示出和描述了本实用便捷的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用便捷的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用便捷的范围由所附权利要求及其等同物限定。
