有报警装置的渔线轮的制作方法

本发明涉及一种渔线轮，具体涉及到一种具有报警装置可以了解鱼吃饵状况，并且灵活装配的渔线轮。

背景技术：

渔线轮包括渔线轮主体、卷线用的卷线筒和转子，所述渔线轮主体包括可安装在钓竿上的钓竿安装座部、框体部、盖体部和连接部，所述框体部具有用于安装转子的旋转结构等各种结构的放置空间，所述盖体部用于覆盖框体部的放置空间；所述卷线筒以可相对于渔线轮主体前后移动的方式安装在渔线轮主体上；所述转子以可转动的方式安装在渔线轮主体上，用于将渔线缠绕到卷线筒上。

一般的设计下，从前方看渔线轮，当缠绕渔线时，转子是顺时针方向旋转，如图1所示，此时，在静音环的作用下，反动鸟片90（实线所示）位于圆心一侧；当缠绕渔线达到等待鱼儿吃饵状态时，由于小弧度的转子回转，反动鸟片90（虚线所示）向棘轮移动，最大的移动距离可达到与棘轮的卡齿轮卡合的程度。在实际使用反动鸟片结构的渔线轮钓鱼时，一般以观察鱼线的动态状况或挂在鱼竿上铃铛的声响来判断是否收线，但常常因判断不准确，而失去最佳收线时机，使得已经上钩的鱼逃之夭夭，少了垂钓乐趣。这是由于渔线轮上没有装设有效的报警装置。

因此，现有技术中，特地为了装设渔讯报警装置，在本体上装设电源、开关等等，破坏了原来的外观，而且每个模具都改的话，成本非常高，效益有限。

所以，现有技术具有反动鸟片结构的渔线轮，还有提升的地方。

技术实现要素：

针对上述缺陷，本发明的目的是提供一种具有报警装置，又保有主体外观的渔线轮，以解决现有技术的问题。

为实现上述目的，本发明采用了以下的技术方案：

一种有报警装置的渔线轮包括渔线轮主体、卷线筒、传动装置和转子，所述渔线轮主体包括钓竿安装座部、框体部、盖体部和连接部，所述渔线轮还包括一报警装置，所述报警装置进一步包括：一电控部、一报警开关部和一报警发动部，所述报警发动部包括：一静音环衬套和一静音环，所述报警发动部还包括：一反动鸟片、一鸟片插销、一鸟片复位座和一复位座弹簧，其中，所述反动鸟片为一长形体，所述反动鸟片包括一安装孔、一限位孔、一静音插销孔和一弹簧挡止槽，所述安装孔为一腰型孔，所述安装孔位于所述反动鸟片的一端，所述反动鸟片和所述转子以螺丝锁付连接；所述静音插销孔位于所述反动鸟片的另外一端，所述鸟片插销插入连接所述静音插销孔；所述弹簧挡止槽为一凹槽；所述限位孔为一长形孔，所述限位孔位于所述安装孔和所述弹簧挡止槽的中间，所述反动鸟片、安装孔、限位孔、静音插销孔和弹簧挡止槽一体成形制成；此外，所述鸟片复位座的一侧为一复位座弧形凹槽，另外一侧开设有一弹簧放置孔，所述鸟片复位座和所述反动鸟片连接的一面有一限位卡凸；所述复位座弹簧为一压缩弹簧，所述复位座弹簧的一端插设在所述弹簧放置孔中，所述复位座弹簧凸出于所述弹簧放置孔的另外一端和所述弹簧挡止槽连接；所述电控部和所述转子连接。

依照本发明较佳实施例所述的渔线轮，所述连接部为一具有卡槽的片体，棘轮具有对应所述卡槽的卡止，所述卡止和所述卡槽旋转连接。

依照本发明较佳实施例所述的渔线轮，所述报警开关部包括：一报警开关拨环和一报警开关铜片部，其中，所述报警开关拨环包括一抱环部和一拨环部，所述抱环部和所述静音环衬套连接，所述拨环部和所述报警开关铜片部活动连接；所述报警开关铜片部为两片铜片的组合，所述报警开关铜片部装配在所述电控部，所述报警开关铜片部的一端与所述报警开关拨环的拨环部活动连接。

依照本发明较佳实施例所述的渔线轮，还包括两片反光片，所述两片反光片连接所述转子。

依照本发明较佳实施例所述的渔线轮，还包括一线座盖，所述线座盖覆盖连接所述转子。

依照本发明较佳实施例所述的渔线轮，所述电控部包括一电路板组合、一开关按钮、一蜂鸣器、两个LED灯和一电源。

依照本发明较佳实施例所述的渔线轮，所述电路板组合包括一单片机用于控制蜂鸣器。

由于采用了以上的技术特征，使得本发明相比于现有技术，具有如下的优点和积极效果：

第一，本发明有效提醒鱼儿上钩，垂钓者可在最适时间收线，钓上大鱼，提高垂钓乐趣；

第二，本发明活用现有零部件，技术提升成本低；

第三，本发明更换渔线轮主体的连接部，即可改成具有报警功能的渔线轮，渔线轮的主体外观造型不变，功能增强，产品多样化。

当然，实施本发明内容的任何一个具体实施例，并不一定同时具有以上全部的技术效果。

附图说明

图1是现有技术渔线轮的反动鸟片移动示意图；

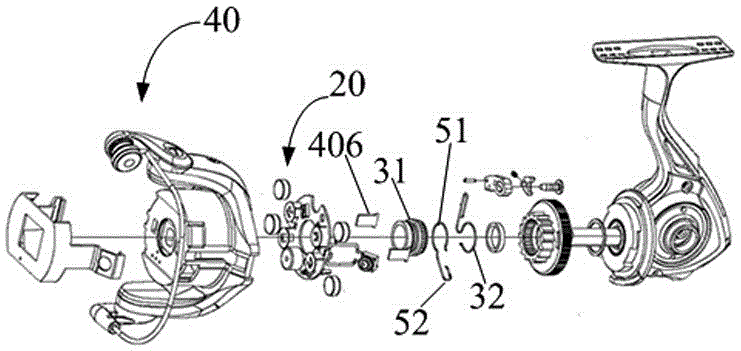

图2是本申请渔线轮报警装置的爆炸分开示意图；

图3是主体和棘轮的示意图；

图4是棘轮的紧固方向示意图；

图5是反动鸟片、鸟片复位座和复位座弹簧示意图；

图6是电控部立体示意图；

图7是电控部底面示意图；

图8是线座盖和转子分开示意图；

图9是转子的正面示意图；

图10是本申请的反动鸟片移动位置角度示意图；

图11是本申请的反动鸟片被棘轮的卡齿轮推动示意图。

具体实施方式

以下结合附图对本发明的几个优选实施例进行详细描述，但本发明并不仅仅限于这些实施例。本发明涵盖任何在本发明的精髓和范围上做的替代、修改、等效方法以及方案。为了使公众对本发明有彻底的了解，在以下本发明优选实施例中详细说明了具体的细节，而对本领域技术人员来说没有这些细节的描述也可以完全理解本发明。另外，为了避免对本发明的实质造成不必要的混淆，并没有详细说明众所周知的方法、过程、流程、元件等。

一般纺车式渔线轮包括渔线轮主体、卷线筒、传动装置和转子40，请参考图2和图3，所述渔线轮主体包括钓竿安装座部101、框体部102、盖体部103和连接部104，所述盖体部103用于覆盖框体部102的放置空间；所述卷线筒以可相对于渔线轮主体前后移动的方式安装在渔线轮主体上；所述转子40以可转动的方式安装在渔线轮主体上，用于将渔线缠绕到卷线筒上；当使用时，要将渔线抛出前，把渔线导臂从渔线缠绕状态向渔线放线状态切换，在此状态下，用握钓竿的手的食指钩住渔线同时抛投钓竿。这样一来，渔线因钓钩组件的重量顺势飞出。抛投后，将渔线导臂维持在渔线放线状态直到钓钩组件到达水中钓场，并在该状态下使手柄朝渔线缠绕方向反转，此时转子40朝渔线缠绕方向旋转。当转子40朝渔线缠绕方向旋转时，渔线导臂被导臂翻转结构复位到渔线缠绕状态。缠绕到位后，就可以等待鱼儿上钩了。

请参考图3和图4，本申请的连接部104如图所示，为一具有卡槽105的片体，此外，本申请的棘轮106具有对应所述卡槽105的卡止（图未示），所述卡止和所述卡槽105以旋转的方式连接，连接后，棘轮106的卡齿轮107是一圈外齿轮。所述连接部104只要更换型腔即可成型，因此，针对已有的渔线轮主体，可以在不改变外观可视部位的情况下，完成连接部104的变形，也就是，在最小的成本下，为现有的渔线轮增加不同功能，例如报警功能，完成产品的多样化。

所述渔线轮还包括一报警装置，请参考图2、图5和图6，报警装置的爆炸分开示意图，所述报警装置进一步包括：一电控部20、一报警开关部和一报警发动部，所述报警发动部包括：一静音环衬套31、一静音环32、一反动鸟片33、一鸟片插销34、一鸟片复位座35和一复位座弹簧36，其中，所述反动鸟片33为一长形体，所述反动鸟片33包括一安装孔331、一限位孔332、一静音插销孔334和一弹簧挡止槽333，所述安装孔331为一腰型孔，所述安装孔331位于所述反动鸟片33的一端，装配时，所述反动鸟片33和所述转子40以螺丝通过安装孔331锁付连接，明确说的话，反动鸟片33是和转子40的线座401连接，线座401是个杯状体，在杯体内设置螺丝孔，就可以螺丝来锁反动鸟片33；螺丝除了安装的功能，还起到了限位的作用，安装后的反动鸟片33可以转动，也可以在安装孔331的腰型孔的范围内移动。

另外，所述静音插销孔334位于所述反动鸟片33的另外一端，所述鸟片插销34插入连接所述静音插销孔334，所述鸟片插销34的作用是和静音环32连接后，接受静音环32的动作而带动反动鸟片33转动；所述弹簧挡止槽333为一凹槽；所述限位孔332为一长形孔，所述限位孔332位于所述安装孔331和所述弹簧挡止槽333的中间，所述限位孔332、安装孔331和弹簧挡止槽333是依序连接在一起的；所述反动鸟片33、安装孔331、限位孔332、静音插销孔334和弹簧挡止槽333一体成形制成。

此外，所述鸟片复位座35的一侧为一复位座弧形凹槽，和反动鸟片33连接后，复位座弧形凹槽和反动鸟片33的安装孔331的弧形部形成环抱，围绕在螺丝周围，另外一侧开设有一弹簧放置孔（图未示），所述鸟片复位座35和所述反动鸟片33连接的一面有一限位卡凸（图未示），装配时，将限位卡凸放置于所述限位孔332中，来限制所述鸟片复位座35的移动轨迹，限位卡凸可以是圆形的柱体，也可以是方形的或其它形状，只要能够在限位孔332中滑顺移动，限制鸟片复位座35的移动，不会跑偏就可以。

所述复位座弹簧36为一压缩弹簧，所述复位座弹簧36的一端插设在所述弹簧放置孔中，所述复位座弹簧36凸出于所述弹簧放置孔的另外一端和所述弹簧挡止槽333连接，弹簧挡止槽333的功能，是用来当作复位座弹簧36的施力面，可以配合鸟片复位座35使得复位座弹簧36压缩，装配后，在没有外力的情况下，复位座弹簧36呈现舒张状，将鸟片复位座35推向反动鸟片33的安装孔331的弧形部形成环抱状。

另外，请参考图2、图6和图7，所述报警开关部包括：一报警开关拨环和一报警开关铜片部206，其中，所述报警开关拨环包括一抱环部51和一拨环部52，所述抱环部51和所述静音环衬套31连接，所述拨环部52和所述报警开关铜片部206活动连接；所述报警开关铜片部206为两片铜片的组合，所述报警开关铜片部206装配在所述电控部20，所述报警开关铜片部206的一端与所述报警开关拨环的拨环部52活动连接，两片铜片没有外力时不接触，所述报警开关铜片部206的其中一片铜片的一端与所述报警开关拨环的拨环部52活动连接，接受拨环部52的推力而朝向另外一片铜片接近，当报警开关拨环的拨环部52推动报警开关铜片部206的其中一片铜片，向另外一片靠近，将两片铜片靠在一起时，报警开关触动。

此外，请同时参考图6和图7，所述电控部20包括一电路板组合201、一开关按钮202、一蜂鸣器203、两个LED灯204和一电源，电路板组合201上面安装蜂鸣器203、两个LED灯204和电源，并且以电线电性连接开关按钮202；两个LED灯204分置于电路板组合201的相对圆心的两端，并且凸出于电路板组合201的外缘，而开关按钮202则在其中一个LED灯204的延伸外的位置。本申请中，电源是四颗钮扣电池205，但是不能用来限制本申请，多几颗或少几颗，只要能达到报警启动就可以；钮扣电池205插设在电路板组合201上的导电槽里，是以径向的方向进出；所述电控部20和所述转子40连接，具体地说，是电控部20的电路板组合201和所述转子40的线座401连接，连接的方法是以螺丝锁付，在电路板组合201上开设通孔，然后，在线座401上设计锁付孔即可。

请同时参考图8和图9，本申请的转子40的线座401上，对应两个LED灯204的位置开设了两条长形缺口402，在远离LED灯204一端缺口402上，有凸出的径向凸出部403，凸出部403开设有凹槽，开关按钮202放置在其中一个凸出部403的凹槽中。此外，线座401在对应四颗钮扣电池205的地方，开设有电池通孔404，便于钮扣电池205的径向进出。而且，在线座401朝向卷线筒的面上，开设两个拨出通孔405，每个拨出通孔405对应两颗钮扣电池205，在更换钮扣电池205的时候，用挑拨的方式，将钮扣电池205拨出，进行更换。

另外，请参考图2，为了反射光线，本申请还包括两片反光片406，所述两片反光片406连接所述转子40，连接的方式是插在转子40的线座401的长形缺口402里，位置在LED灯204的下面。

还有，请参考图8，还包括一线座盖407，所述线座盖407覆盖连接所述转子40，具体来说是和转子40的线座401连接；线座盖407的形状呈U形，在平行两边端部的地方有一个弯曲的抓扣部4071，线座盖407覆盖在线座401上，线座盖407平行的两个边覆盖在长形缺口402上，抓扣部4071则覆盖连接凸出部403，将线座盖407扣在转子40的线座401上。在对应开关按钮202的位置，线座盖407开设一个开关通孔4073，既可以限位开关按钮202，又方便使用者按钮。此外，在对应四颗钮扣电池205的电池通孔404的位置，线座盖407设置了电池盖板4072，可以防止钮扣电池205掉出来。在线座401和线座盖407连接的地方，整个向内凹，这样的设计，整个线座盖407淹没入线座401中，除了卡合更牢固外，从外观看更平整、美观。

在控制方面，请参考图6，本申请的电路中，所述电路板组合201包括一单片机207，单片机207用于控制蜂鸣器203和侦测电池的电量，另外一个重要工作就是依照设定的内容，适时的发出警报和闪光，提醒垂钓者是否可以收线。

接着来说明本申请的工作原理，抛投后，将渔线导臂维持在渔线放线状态直到钓钩组件到达水中钓场，并在该状态下使手柄朝渔线缠绕方向反转，此时转子40朝渔线缠绕方向旋转。当转子40朝渔线缠绕方向旋转时，渔线导臂被导臂翻转结构复位到渔线缠绕状态。手柄朝渔线缠绕方向继续旋转，反动鸟片33的位置是在靠近外围的一侧。

接着，请参考图10，本申请的反动鸟片33移动位置角度示意图；当手柄朝渔线缠绕方向旋转到位，等待鱼儿吃饵，一切就绪后，垂钓者按下电控部20的开关按钮202，启动报警装置，此时，蜂鸣器203发出一声声响，电路板组合201上的LED发出一下闪光。如图10所示，角度a表示，反动鸟片33从虚线位置（初始位置）移动到实线位置（卡入棘轮106的卡齿轮107），所转动的角度；角度b表示，报警开关拨环触发报警开关铜片部206的角度，角度a大于角度b；要说明的是，在一切就绪时，反动鸟片33可能是在实线的位置，也有可能在虚线的位置，或者是两者之间的位置，但是这种程度的偏转，不会造成报警状况。

但是，当鱼开始吃饵，拉动鱼线导致转子40转动，首先，如图10所示的a角度达成，如果鱼继续拉动鱼线导致转子40继续转动，请参考图11，本申请的反动鸟片33被棘轮106的卡齿轮107推动示意图，棘轮106的卡齿轮107将推动反动鸟片33最大可偏转8度（就是从虚线位置到达实线位置），也就是从腰型孔的一头移动到另外一头；而报警开关拨环可以推动报警开关铜片部206最大偏转6.9度，偏转6.9度间，报警开关铜片部206的两片铜片接触导通，当两片铜片接触导通持续0.1秒，蜂鸣器203发出连续声响，电路板组合201上的LED发出连续闪光，通知垂钓者大鱼上钩可以收线，反之，如果两片铜片接触导通持续不到0.1秒，蜂鸣器203发出四声声响，电路板组合201上的LED发出闪光。要说明的是，本申请棘轮106的卡齿轮107是16齿数，所以每32.5度可以挑换到下一个齿位，本申请反动鸟片33最大可偏转8度，如此就不会挑换到下一个齿位。当垂钓者开始旋转渔线轮收线，棘轮106的卡齿轮107作用在反动鸟片33的力量消除，复位座弹簧36舒张，施力在弹簧挡止槽333和鸟片复位座35上，鸟片复位座35抵在螺丝上不能动，复位座弹簧36的舒张力带动反动鸟片33回到被推动前的位置。

本申请的工作流程，包括步骤S901开机，按压开关按钮202，导通电源启动报警装置；步骤S902蜂鸣器203响一声LED灯204闪一下，等待鱼儿吃饵；步骤S903开关触发，也就是报警开关铜片部206的两片铜片接触导通了；步骤S904开关触发持续0.1秒，也就是报警开关铜片部206的两片铜片接触导通了0.1秒；步骤S905蜂鸣器203连续响且LED灯204连续闪光，此时鱼儿上钩，可以收线了；另外，不想钓想回去了，步骤S906关机，按压开关按钮202；步骤S907蜂鸣器203响两声LED灯204闪两下，此时电源切断。此外，在步骤S902和步骤S903之间，还包括步骤S908欠压，也就是电池的电量不够了，步骤S909呼吸灯工作，LED灯204由亮到暗的逐渐变化，通知垂钓者该换电池了。此外，在步骤S903和步骤S904之间，还包括步骤S910蜂鸣器203响四声LED灯204闪光，表示鱼儿吃饵了，但是拉饵时间不到0.1秒，如果反复多次的话，可能鱼饵被鱼吃完了。

综上所述，由于采用了以上的技术特征，使得本发明相比于现有技术具有如下的优点和积极效果：

第一，本发明有效提醒鱼儿上钩，垂钓者可在最适时间收线，钓上大鱼，提高垂钓乐趣；

第二，本发明活用现有零部件，技术提升成本低；

第三，本发明更换渔线轮主体的连接部，即可改成具有报警功能的渔线轮，渔线轮的主体外观造型不变，功能增强，产品多样化。

发明优选实施例只是用于帮助阐述本发明。优选实施例并没有详尽叙述所有的细节，也不限制该发明仅为所述的具体实施方式。显然，根据本说明书的内容，可作很多的修改和变化。本说明书选取并具体描述这些实施例，是为了更好地解释本发明的原理和实际应用，从而使所属技术领域技术人员能很好地利用本发明。本发明仅受权利要求书及其全部范围和等效物的限制。以上公开的仅仅是本发明的较佳实施例，但并非用来限制其本身，任何熟习本领域的技术人员在不违背本发明精神内涵的情况下，所做的均等变化和更动，均应落在本发明的保护范围内。
