一体化打药装置的制作方法

本发明涉及一种打药机，特别是涉及一种一体化打药装置。

背景技术：

现有技术中的打药机，一般不具备抽水功能，因此，当使用者在喷药的同时要需要喷水时，不得不另外通过抽水机和喷水机来进行操作，这样一来，就显得十分麻烦，给操作者带来了很大的不便。

技术实现要素：

本发明所要解决的技术问题是提供一种一体化打药装置，在进行喷药的同时，还可进行抽水喷水。

为解决上述技术问题，本发明提供了一种一体化打药装置，包括打药装置、驱动打药装置的发动机和含有水泵的抽水装置，所述打药装置的回流口连接三通球阀的一端，该三通球阀的另外两端分别连接药水回流管和所述水泵的吸水口。

在原有打药机的基础上，设置了一个抽水装置，该抽水装置上有水泵，便可进行抽水、喷水。在打药装置的回流口和药水回流管之间增设三通球阀，三通球阀的另外一端与水泵的吸水口连接，当抽水装置工作时，联动打药装置，通过打药装置自身的回流装置把回流的水引到水泵的吸水口，达到自动灌水排空的效果，从而避免像传统技术那样需要人工往水泵管道内灌水进行排气才可启动的问题出现。

所述打药装置、发动机和抽水装置设于同一底座上。那样便于生产。

所述抽水装置还包括离合器和两端带有皮带轮的传动轴，所述传动轴一端的皮带轮与所述离合器传动连接，所述传动轴另一端的皮带轮分别与所述发动机的驱动轴、所述打药机的从动轴传动连接。所述离合器的一端设有与所述水泵的主轴过渡配合的传动槽，另一端穿入有一根离合档杆，该离合档杆与所述传动槽相通。通过借助离合档杆的作用，当离合档杆退出传动槽时，水泵的主轴自动插入传动槽固定，可使打药装置和抽水装置一起动作实现同时打药、抽水喷水；当离合档杆伸入传动槽时，离合档杆通过推力使水泵的主轴离开传动槽，打药装置、抽水装置便可根据需要分开独立工作。

本发明具有如下有益技术效果：

(1)本发明既可单独打药或抽水喷水又可同时打药、抽水喷水，非常实用，通过抽水喷水可达到灌溉、消防等功效；

(2)增设了三通球阀之后，可通过打药装置自身的回流装置把回流的水引到水泵的吸水口，达到自动灌水排空的效果，从而避免像传统技术那样需要人工往水泵管道内灌水进行排气才可启动的问题出现。

附图说明

图1为本发明一体化打药装置的立体结构示意图；

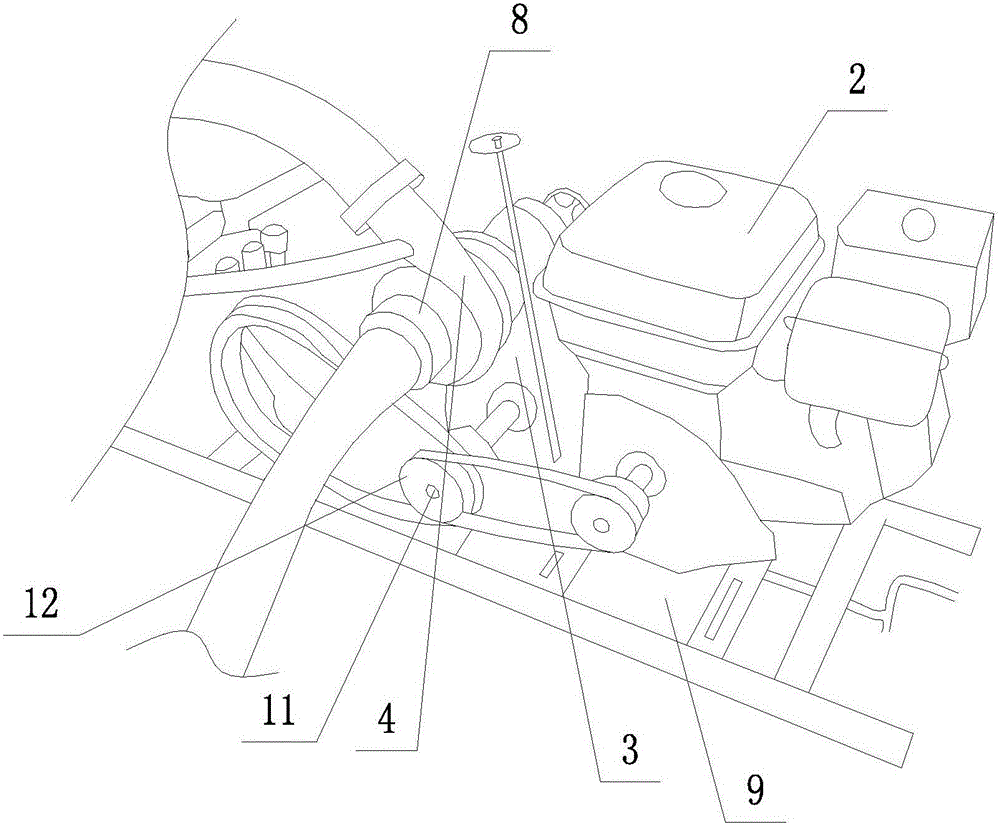

图2为本发明一体化打药装置从另一侧观测的立体图；

图3为本发明所述离合器部分的结构示意图；

图4为本发明中可替换离合档杆控制的皮带传动方式；

图中：1-打药装置，2-发动机，3-抽水装置，4-水泵，5-回流口，6-三通球阀，7-药水回流管，8-吸水口，9-底座，10-离合器，11-传动轴，12-皮带轮，13-传动槽，14-离合档杆，15-松紧过渡轮。

具体实施方式

下面结合附图及具体实施例对本发明作进一步详细说明。

实施例：

如图1到图3所示，一种一体化打药装置，包括打药装置1、驱动打药装置1的发动机2和含有水泵4的抽水装置3，所述打药装置1的回流口5连接三通球阀6的一端，该三通球阀6的另外两端分别连接药水回流管7和所述水泵4的吸水口8。所述打药装置1、发动机2和抽水装置3设于同一底座9上。所述抽水装置3还包括离合器10和两端带有皮带轮12的传动轴11，所述传动轴11一端的皮带轮12与所述离合器10传动连接，所述传动轴11另一端的皮带轮12分别与所述发动机2的驱动轴、所述打药机的从动轴传动连接。所述离合器10的一端设有与所述水泵4的主轴过渡配合的传动槽13，另一端穿入有一根离合档杆14，该离合档杆14与所述传动槽13相通。通过借助离合档杆14的作用，当离合档杆14退出传动槽13时，水泵4的主轴自动插入传动槽13固定，可使打药装置1和抽水装置3一起动作实现同时打药、抽水喷水；当离合档杆14伸入传动槽13时，离合档杆14通过推力使水泵4的主轴离开传动槽13，打药装置1、抽水装置3便可根据需要分开独立工作。

本实施例中，也可不采用离合档杆14控制的方式来控制水泵4的转动，如图4所示，可以采用将离合器10与传动轴13之间的皮带传动中，添加一个可控制皮带松紧的松紧过渡轮15，控制皮带的松紧，从而实现控制水泵4的转动。另外，本实施例中所述的水泵4为离心泵。

本发明在原有打药机的基础上，设置了一个抽水装置3，该抽水装置3上有水泵4，便可进行抽水、喷水。在打药装置1的回流口5和药水回流管7之间增设三通球阀6，三通球阀6的另外一端与水泵4的吸水口8连接，当抽水装置3工作时，联动打药装置1，通过打药装置1自身的回流装置把回流的水引到水泵4的吸水口8，达到自动灌水排空的效果，从而避免像传统技术那样需要人工往水泵管道内灌水进行排气才可启动的问题出现。

上列详细说明是针对本发明之一可行实施例的具体说明，该实施例并非用以限制本发明的专利范围，凡未脱离本发明所为的等效实施或变更，均应包含于本案的专利范围中。
