一种高炮发射数据在线监测装置及分析系统的制作方法

本发明属于属于人工影响天气作业技术领域，特别是涉及到一种高炮发射数据在线监测装置及分析系统。

背景技术：

目前我国人工降雨普遍采用65式37高炮，发射碘化银炮弹，射入云中爆炸来实现的。由于高炮分布在不同区县不同地点，发炮过程不易控制，实际发炮数量不易统计。在实际工作中，往往出现实发炮弹数量统计不准确的情况。因此亟需一种在线监测系统，能够解决上述问题，精确记录实发炮弹数量。

技术实现要素：

有鉴于此，本发明提出一种高炮发射数据在线监测装置及分析系统，能够精确记录实发炮弹数量，实现多点同时监测及数据远程采集分析。

为达到上述目的，本发明的技术方案是这样实现的：一种高炮发射数据在线监测装置，包括：

用作限位开关的光纤探头，每过一枚弹壳，该限位开关开合一次；

连接光纤探头的光纤放大器；

连接光纤放大器的数据采集器，用于将限位开关开合次数加以记录；

连接数据采集器的无线传输模块，用于将采集数据上传给服务器。

进一步的,所述数据采集器为计数器。

进一步的,所述无线传输模块为3G网络传输。

进一步的，所述服务器包括数据库服务器和应用服务器。

本发明还提供了一种应用上述装置的分析系统，设置于应用服务器中，与数据库服务器数据连接，包括：

通信模块：用于管理与高炮发射数据在线监测装置的无线传输模块的通信，接收采集的数据；

统计模块：用于根据采集数据对所属区域、位置的发射数量进行精确统计，以及对同一地区同一地点实际发射数量与分配炮弹数据进行核对；

管理模块：用于信息的管理，包括所属区域、位置、管理人员、分配炮弹数量、实际发射数量；

查询模块：用于信息的查询，显示，包括所属区域、位置、管理人员。

进一步的，还包括权限模块：用于划分权限，并查看修改自己权限下的各种信息；

进一步的，还包括日志管理模块：用于对人为进行操作的行为进行记录。

相对于现有技术，本发明所述一种高炮发射数据在线监测装置及分析系统的有益效果为：本发明采用多点同时监测的手段，利用无线传输技术，数据采集技术等，实现对不同地点不同区域远端高炮发射数据的在线监测。

附图说明:

图1是本发明设备连接图；

图2是本发明系统架构图。

具体实施方式

需要说明的是，在不冲突的情况下，本发明的实施例及实施例中的特征可以相互组合。

本发明研发的人影高炮发射数据监测分析系统包含两部分，第一部分内容为安装红外对射装置及数据接收器；第二部分内容为将数据接收器接收的数据进行上传至服务器数据远程采集分析系统。

1、选用欧姆龙的光纤探头及光纤放大器作为限位开关计数。每过一枚弹壳，该限位开关开合一次；

选用欧姆龙的计数器作数据采集器，将限位开关开合次数加以记录；

采用无线传输模块将计数器数据上传给服务器。

如图1所示，是各设备连接图。

2、高炮发射数据采集分析系统包括管理功能：是对所属区域、位置、管理人员、分配炮弹数量、实际发射数量等信息的管理。查询功能：是对所属区域、位置、管理人员等各种信息的查询，显示。统计功能：是对所属区域、位置的发射数量进行精确统计。可对同一地区同一地点实际发射数量与分配炮弹数据进行核对。人员权限管理功能：可按照不同区域，进行划分权限，查看修改自己权限下的各种信息。日志管理功能：需要对人为进行操作的行为进行记录。

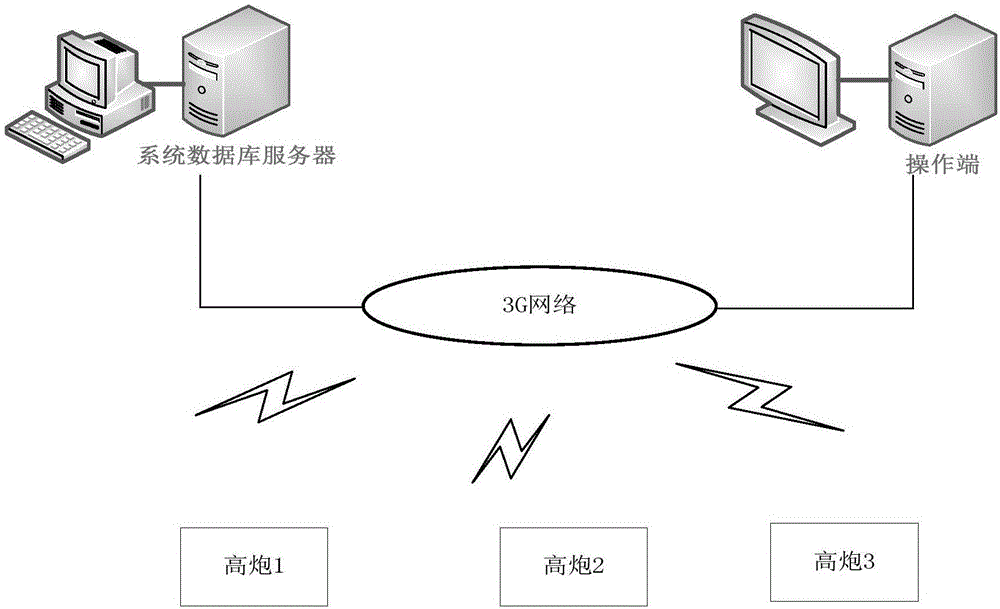

如图2所示，是本发明所述分析系统的系统架构图。

本发明研发的人影高炮发射数据监测、分析系统，采用多点同时监测的手段，利用无线传输技术，数据采集技术等，实现对不同地点不同区域远端高炮发射数据的在线监测。

以上描述了本发明的基本原理、主要特征和实施方案等信息，但是本发明不受上述实施过程的限制，在不脱离发明精神和范围的前提下，本发明还可以有各种变化和改进。因此，除非这种变化和改进脱离了本发明的范围，它们应该被看作包含在本发明中。
