一种手提护套型电动推杆式方框刀剪切花椒采收器的制作方法与工艺

技术特征：

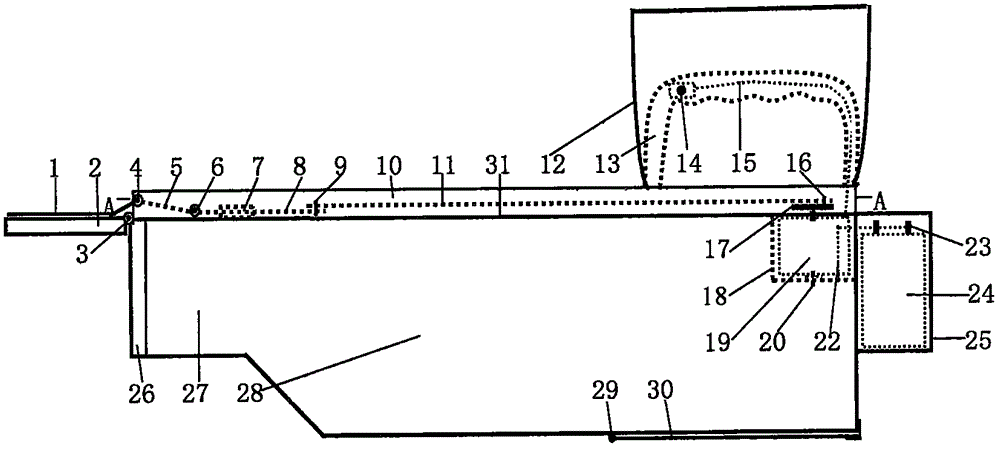

1.一种手提护套型电动推杆式方框刀剪切花椒采收器，其特征是：由采收箱、剪切装置、电动推杆装置和采收器手柄、采收器护套五部分组成；采收箱由采收收集箱(27)、采收存贮箱(28)、采收传动箱(10)、采收存贮箱与采收传动箱隔板(31)、电机安装箱与采收存贮箱隔板(18)、电机安装箱(21)、电瓶安装箱(25)、采收存贮箱盖(30)、采收存贮箱盖连接轴(29)八部件组成；采收收集箱(27)位于采收箱前部，前端安装有剪切装置；采收存贮箱(28)位于采收箱后部，顶面连接采收传动箱(10)，后部上面连接电机安装箱(21)，后部下面安装采收存贮箱盖(30)，后端外面连接电瓶安装箱(25)；剪切装置由活动方框刀(1)、固定方框刀(26)、活动方框刀与固定方框刀连接轴(3)三部件组成；固定方框刀为正方形方框，一端左、右、下三边外面磨削成斜面为刀刃，另一端四边连接固定于采收收集箱前端；活动方框刀与固定方框刀形状相同，活动方框刀外径与固定方框刀内径相等，其一端左、右、下三边内面磨削成斜面为刀刃，另一端封闭，其上边与固定方框刀上边以连接轴(3)相连接；电动推杆装置为剪切刀动力装置，置于采收传动箱内部与采收存贮箱后部位置，由方框刀前端电动推杆(2)、方框刀前部电动推杆(5)、方框刀中部电动推杆(8)、方框刀中部电动推杆控制套(7)、方框刀后部电动推杆(11)、方框刀电动推杆电机(19)、方框刀电动推杆电机曲轴轮(17)、方框刀电动推杆电机曲轴轮曲轴(16)、方框刀电动推杆电机固定螺丝(20)、方框刀电动推杆电机电瓶(24)、方框刀电动推杆电机电瓶接线桩(23)、方框刀电动推杆电机电瓶连接线(22)、方框刀电动推杆电机控制线(15)、方框刀电动推杆电机控制线开关按钮(14)、方框刀前端电动推杆与方框刀前部电动推杆连接轴(4)、方框刀前部电动推杆与方框刀中部电动推杆连接轴(6)、方框刀中部电动推杆与方框刀后部电动推杆连接轴(9)十七部件组成；方框刀前端电动推杆(2)上端、方框刀前部电动推杆(5)两端、方框刀中部电动推杆(8)两端、方框刀后部电动推杆(11)两端均有轴孔；方框刀前端推杆垂直连接固定于活动方框刀封闭面中间位置，上端向前折弯30度角，顶端轴孔与方框刀前部电动推杆前端轴孔以连接轴(4)相连接；方框刀前部电动推杆后端轴孔与方框刀中部电动推杆前端轴孔以连接轴(6)相连接；方框刀中部电动推杆后端轴孔与方框刀后部电动推杆前端轴孔以连接轴(9)相连接；方框刀后部电动推杆后端轴孔与方框刀电动推杆电机曲轴轮曲轴(16)相连接；方框刀中部电动推杆控制套(7)套于方框刀中部电动推杆中部，固定于采收传动箱内部、采收存贮箱与采收传动箱隔板(31)上面中部中间位置；采收器手柄(13)圆角槽形，两端连接固定于采收器传动箱上面，槽形底部有手握纹；采收器护套(12)憜圆方顶形，顶部朝下与采收器传动箱上面连接，置于采收器手柄外部，向上扩展为憜圆形，手臂可伸进。
