一种手提护套型电动推杆式方框刀剪切花椒采收器的制作方法与工艺

本实用新型一种手提护套型电动推杆式方框刀剪切花椒采收器涉及小型农产品收获器械领域，尤其涉及花椒手提护套型电动推杆式方框刀剪切采收器的加工工艺。

背景技术：
花椒属芸香科灌木或小乔木植物，其果实采收晒干后的果皮，是人们日常生活不可缺少的八大调味品之一，韩城市是国内最大的花椒产地，栽植花椒50多万亩，年产干花椒2.5万吨，产值约10亿元，占全国花椒产量的五分之一。但花椒树杆枝长有大量天然皮刺，在采收果实时，几乎每天都把采收工的手及胳膊扎、划受伤流血，痛疼难忍，给花椒果实采收带来很大影响，使花椒采收费用占到花椒毛收入的三分之一，使栽椒者多付了费用，采椒者多流了鲜血，多年来，很多科研单位和爱好发明人士，投入不少资金、精力及智力，获得不少国家专利，截止目前，都以失败而告终，陕西省将其列为重大科技难题攻关项目。本实用新型一种手提护套型电动推杆式方框刀剪切花椒采收器是一种新型设计，使操作更稳定，剪切更容易，有利于提高采摘效率，便于推广和应用。

技术实现要素：

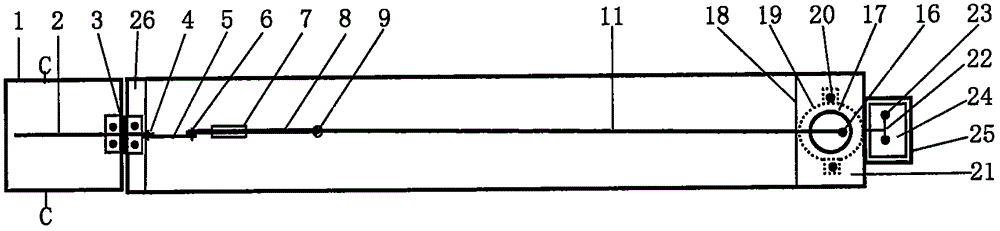

本实用新型的目的是：设计、制作一种手提护套型电动推杆式方框刀剪切花椒采收器，为花椒果实采收提供了一种新型采收器，不但提高花椒采收效率，也尽量减少或避免采收工受伤、流血和痛疼，并促进企业发展和花椒生产。本实用新型的采用的方案是：一种手提护套型电动推杆式方框刀剪切花椒采收器，由采收箱、剪切装置、电动推杆装置和采收器手柄、采收器护套五部分组成；采收箱由采收收集箱(27)、采收存贮箱(28)、采收传动箱(10)、采收存贮箱与采收传动箱隔板(31)、电机安装箱与采收存贮箱隔板(18)、电机安装箱(21)、电瓶安装箱(25)、采收存贮箱盖(30)、采收存贮箱盖连接轴(29)八部件组成；采收收集箱(27)位于采收箱前部，前端安装有剪切装置；采收存贮箱(28)位于采收箱后部，顶面连接采收传动箱(10)，后部上面连接电机安装箱(21)，后部下面安装采收存贮箱盖(30)，后端外面连接电瓶安装箱(25)；剪切装置由活动方框刀(1)、固定方框刀(26)、活动方框刀与固定方框刀连接轴(3)三部件组成；固定方框刀为正方形方框，一端左、右、下三边外面磨削成斜面为刀刃，另一端四边连接固定于采收收集箱前端；活动方框刀与固定方框刀形状相同，活动方框刀外径与固定方框刀内径相等，其一端左、右、下三边内面磨削成斜面为刀刃，另一端封闭，其上边与固定方框刀上边以连接轴(3)相连接；电动推杆装置为剪切刀动力装置，置于采收传动箱内部与采收存贮箱后部位置，由方框刀前端电动推杆(2)、方框刀前部电动推杆(5)、方框刀中部电动推杆(8)、方框刀中部电动推杆控制套(7)、方框刀后部电动推杆(11)、方框刀电动推杆电机(19)、方框刀电动推杆电机曲轴轮(17)、方框刀电动推杆电机曲轴轮曲轴(16)、方框刀电动推杆电机固定螺丝(20)、方框刀电动推杆电机电瓶(24)、方框刀电动推杆电机电瓶接线桩(23)、方框刀电动推杆电机电瓶连接线(22)、方框刀电动推杆电机控制线(15)、方框刀电动推杆电机控制线开关按钮(14)、方框刀前端电动推杆与方框刀前部电动推杆连接轴(4)、方框刀前部电动推杆与方框刀中部电动推杆连接轴(6)、方框刀中部电动推杆与方框刀后部电动推杆连接轴(9)十七部件组成；方框刀前端电动推杆(2)上端、方框刀前部电动推杆(5)两端、方框刀中部电动推杆(8)两端、方框刀后部电动推杆(11)两端均有轴孔；方框刀前端推杆垂直连接固定于活动方框刀封闭面中间位置，上端向前折弯30度角，顶端轴孔与方框刀前部电动推杆前端轴孔以连接轴(4)相连接；方框刀前部电动推杆后端轴孔与方框刀中部电动推杆前端轴孔以连接轴(6)相连接；方框刀中部电动推杆后端轴孔与方框刀后部电动推杆前端轴孔以连接轴(9)相连接；方框刀后部电动推杆后端轴孔与方框刀电动推杆电机曲轴轮曲轴(16)相连接；方框刀中部电动推杆控制套(7)套于方框刀中部电动推杆中部，固定于采收传动箱内部、采收存贮箱与采收传动箱隔板(31)上面中部中间位置；采收器手柄(13)圆角槽形，两端连接固定于采收器传动箱上面，槽形底部有手握纹；采收器护套(12)憜圆方顶形，顶部朝下与采收器传动箱上面连接，置于采收器手柄外部，向上扩展为憜圆形，手臂可伸进。本实用新型的有益效果是：一是将固定方框刀与活动方框刀连接固定，提高了果穗剪切的精确性和选择性；二是将侧置传动箱改为上置传动箱，减小了采收器的体积，扩大了采收箱的容积；三是将手工推杆改 为电动推杆，提高了采收器采收效率；四是设置了采收器护套，使采收工手臂得以防护。附图说明图1是手提护套型电动推杆式方框刀剪切花椒采收器正面图，图2是沿图1A-A线剖面俯视图，图3是手提护套型电动推杆式方框刀剪切花椒采收器作业示意图，图4是沿图2C-C线活动方框刀剖面侧视图，图5是手提护套型电动推杆式方框刀剪切花椒采收器左视图，图6是手提手柄及护套俯视图。附图中：(1)活动方框刀；(2)方框刀前端电动推杆；(3)活动方框刀与固定方框刀连接轴；(4)方框刀前端电动推杆与方框刀前部电动推杆连接轴；(5)方框刀前部电动推杆；(6)方框刀前部电动推杆与方框刀中部电动推杆连接轴；(7)方框刀中部电动推杆控制套；(8)方框刀中部电动推杆；(9)方框刀中部电动推杆与方框刀后部电动推杆连接轴；(10)采收传动箱；(11)方框刀后部电动推杆；(12)采收器护套；(13)采收器手柄；方框刀后部推杆；(14)方框刀电动推杆电机控制线开关按钮；(15)方框刀电动推杆电机控制线；(16)方框刀电动推杆电机曲轴轮曲轴；(17)方框刀电动推杆电机曲轴轮；(18)电机安装箱与采收收集箱隔板；(19)方框刀电动推杆电机；(20)方框刀电动推杆电机固定螺丝；(21)电机安装箱；(22)方框刀电动推杆电机电瓶连接线；(23)方框刀电动推杆电机电瓶接线桩；(24)方框刀电动推杆电机电瓶；(25)电瓶安装箱；(26)固定方框刀；(27)采收收集箱；(28)采收存贮箱；(29)采收存贮箱盖连接轴；(30)采收存贮箱盖；(31)采收存贮箱与采收传动箱隔板。具体实施方式1、手提护套型电动推杆式方框刀剪切花椒采收器设计：见说明书附图。2、原材料采购：主要采购铸塑用强力塑料，方框刀制作高硬度钢板、推杆制作钢条、连接轴、螺丝等。3、分部件、装置制作安装(1)、采收箱制作：采收箱由采收收集箱(27)、采收存贮箱(28)、采收传动箱(10)、采收存贮箱与采收传动箱隔板(31)、电机安装箱与采收存贮箱隔板(18)、电机安装箱(21)、电瓶安装箱(25)、采收存贮箱盖(30)、采收存贮箱盖连接轴(29)八部件组成；采收收集箱(27)位于采收箱前部，前端安装有剪切装置；采收存贮箱(28)位于采收箱后部，顶面连接采收传动箱(10)，后部上面连接电机安装箱(21)，后部下面安装采收存贮箱盖(30)，后端外面连接电瓶安装箱(25)；采收箱制作分主体、上面板、右面板、存贮箱盖、外置电瓶安装箱五部件制模具，用强力塑料分别注塑制作，然后组合安装成整体。(2)、剪切装置制作安装：剪切装置由活动方框刀(1)、固定方框刀(26)、活动方框刀与固定方框刀连接轴(3)三部件组成；固定方框刀为正方形方框，一端左、右、下三边外面磨削成斜面为刀刃，另一端四边连接固定于采收收集箱前端；活动方框刀与固定方框刀形状相同，活动方框刀外径与固定方框刀内径相等，其一端左、右、下三边内面磨削成斜面为刀刃，另一端封闭，其上边与固定方框刀上边以连接轴(3)相连接。(3)、电动推杆装置制作安装：电动推杆装置为剪切刀动力装置，置于采收传动箱内部与采收存贮箱后部位置，由方框刀前端电动推杆(2)、方框刀前部电动推杆(5)、方框刀中部电动推杆(8)、方框刀中部电动推杆控制套(7)、方框刀后部电动推杆(11)、方框刀电动推杆电机(19)、方框刀电动推杆电机曲轴轮(17)、方框刀电动推杆电机曲轴轮曲轴(16)、方框刀电动推杆电机固定螺丝(20)、方框刀电动推杆电机电瓶(24)、方框刀电动推杆电机电瓶接线桩(23)、方框刀电动推杆电机电瓶连接线(22)、方框刀电动推杆电机控制线(15)、方框刀电动推杆电机控制线开关按钮(14)、方框刀前端电动推杆与方框刀前部电动推杆连接轴(4)、方框刀前部电动推杆与方框刀中部电动推杆连接轴(6)、方框刀中部电动推杆与方框刀后部电动推杆连接轴(9)十七部件组成；方框刀前端电动推杆(2)上端、方框刀前部电动推杆(5)两端、方框刀中部电动推杆(8)两端、方框刀后部电动推杆(11)两端均打轴孔；方框刀前端推杆垂直连接固定于活动方框刀封闭面中间位置，上端向前折弯30度角，顶端轴孔与方框刀前部电动推杆前端轴孔以连接轴(4)相连接；方框刀前部电动推杆后端轴孔与方框刀中部电动推杆前端轴孔以连接轴(6)相连接；方框刀中部电动推杆后端轴孔与方框刀后部电动推杆前端轴孔以连接轴(9)相连接；方框刀后部电动推杆后端轴孔与方框刀电动推杆电机曲轴轮曲轴(16)相连接；方框刀中部电动推杆控制套(7)套于方框刀中部电动推杆中部，固定于采收传动箱内部、采收存贮箱与采收传动箱隔板(31)上面中部中间位置。(4)、采收器手柄制作安装：采收器手柄(13)圆角槽形，两端连接固定于采收器传动箱上面后端， 槽形底部有手握纹，先制作模具用高强度塑料铸塑加工。(5)、采收器护套制作安装：采收器护套(12)憜圆方顶形，顶部与采收传动箱上面后端连接，置于采收器手柄外部，向上扩展为憜圆形，手臂可伸进，先制作模具用高强度塑料铸塑加工完成后，连接固定于采收器后端。4、表面处理表面处理主要是对初级成品外表面露出的毛刺、锐棱角、凹凸不平的地方进行打磨、修补，若需涂漆的进行喷漆，使产品显的光彩靓丽，一般注塑外壳无需涂漆，在注塑过程中加入不同颜料，注塑出不同色彩的产品。5、标签粘贴和包装表面处理完成后，贴上事先印制好的标签，装入事先制作、印好商标、图案、文字说明的包装箱，即可入库和上市销售。
