一种节能型鸡蛋孵化装置的制作方法

本实用新型属于养殖业孵化装置技术领域，具体涉及一种节能型鸡蛋孵化装置。

背景技术：

目前在养殖领域所使用的孵化装置，大多是采用在孵化器箱体底部设置水槽或者在箱体周围设置加热管采用电加热。第一种加热方式是通过给水槽内的水加热实现对孵化器箱体内加热，这种孵化装置的缺点是受热不均匀，孵化器底部温度高，中间部分温度低，整体温度不易控制，使得孵化器的产出率下降。采用第二种加热方式的孵化机一般需要220v的电源供电，电耗已成为生产成本的重要组成部分；况且，对于山区农户而言，居住分散，难以铺设高压输电线路，无电少电现象较为普遍，需要有配套的发电机组才能使用，而发电机组价格昂贵，一般养殖户很难承担，不利于推广应用。实践表明，这种以电力驱动的孵化器不适用于山区农村。因此，研制一种适用范围广，并且受热均匀，温度容易控制，节省能源、低碳环保、安全可靠的鸡蛋孵化装置是客观需要的。

技术实现要素：

本实用新型的目的在于提供一种适用范围广，受热均匀，并且温度容易控制，节省能源、低碳环保、安全可靠的鸡蛋孵化装置。

本实用新型的目的是这样实现的，包括热水供应室和孵化室，热水供应室设置在孵化室的一侧，孵化室的内壁和顶部设置有相互导通的第一盘管，孵化室的内部设置有至少一个货架，每个货架之间设置有若干层第二盘管，各个货架上的第二盘管各自单独形成闭合回路，并分别通过短管与第一盘管连接，第二盘管上活动设置有装有鸡蛋的托盘；热水供应室内设置有热水器、循环泵和辅助加热装置，热水器分别与室外的太阳能集热器和室内的辅助加热装置连接，热水器上设置有供液总管和回水总管，循环泵的进口连接热水器，出口经供液总管连接第一盘管，第一盘管和第二盘管的出口均与回水总管连接。

本实用新型通过在孵化室内设置货架，在货架上设置有若干层第二盘管，第二盘管既可以作为流通加热介质的载体，又可以作为摆放鸡蛋的货架用，使鸡蛋与装有加热介质的第二盘管直接接触，加热效果好，受热均匀，加热效率高，大大地缩短了鸡蛋受热时间。同时，本装置在第一盘管和第二盘管之间设置有短管连接，在连接短管上设置截止阀，可以根据孵化蛋的数量，选择开启其中的一个或者几个货架来满足孵化的需要。这样即便是鸡蛋的数量很少时也可以启动孵化器进行孵化，有利于节能降耗，降低孵化鸡蛋的成本。另外，本实用新型还在孵化室外设置了热水器，热水器分别与设置在室外的太阳能集热器和设置在室内的辅助加热装置连接，在太阳充足的时候可以通过太阳能集热器加热介质，在持续阴雨天或无阳光的时候，可以通过辅助加热装置来加热介质。本实用新型利用太阳能和辅助热能相结合，为孵化装置提供热能，不会出现因供电不足而造成孵化装置不能正常工作的情况发生。本实用新型既适用于大型现代化的养殖场，也适用于缺电少电的山区农村地区，是一种适用范围广，受热均匀，温度容易控制，节省能源、低碳环保、安全可靠的鸡蛋孵化装置。

附图说明

图1为本实用新型的整体结构示意图；

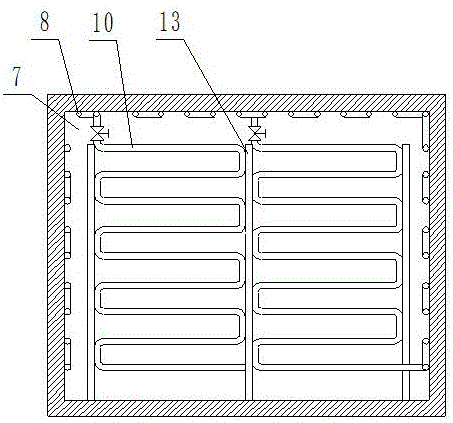

图2为图1中A-A剖视图；

图中：1-热水器，2-辅助加热装置， 3-回水总管，4-循环泵，5-供液总管，6-太阳能集热器，7-孵化室，8-第一盘管，9-托盘，10-第二盘管，11-短管，12-截止阀，13-货架，14-门。

具体实施方式

下面结合附图对本实用新型作进一步的说明，但不以任何方式对本实用新型加以限制，基于本实用新型教导所作的任何变更或改进，均属于本实用新型的保护范围。

如图1～2所示，本实用新型包括热水供应室和孵化室7，热水供应室设置在孵化室7的一侧，孵化室7的内壁和顶部设置有相互导通的第一盘管8，孵化室7的内部设置有至少一个货架13，每个货架13之间设置有若干层第二盘管10，各个货架13上的第二盘管10各自单独形成闭合回路，并分别通过短管11与第一盘管8连接，第二盘管10上活动设置有装有鸡蛋的托盘9；热水供应室内设置有热水器1、循环泵4和辅助加热装置2，热水器1分别与室外的太阳能集热器6和室内的辅助加热装置2连接，热水器1上设置有供液总管5和回水总管3，循环泵4的进口连接热水器1，出口经供液总管5连接第一盘管8，第一盘管8和第二盘管10的出口均与回水总管3连接。

进一步地，为减小管道内介质向外部散热，供液总管5和回水总管3的外壁上敷设有保温材料。

进一步地，孵化室7的壁体由外壁、内壁和中间夹层构成，外壁由不锈钢板制成，内部为保温板，中间夹层为聚苯乙烯。采用这种结构的孵化室7保温效果好，能够减少能量的损失，降低能耗。

进一步地，为了方便人们取放鸡蛋托盘9，同时也为了能够随时观察孵化室7内鸡蛋孵化的情况，孵化室7相对于热水供应室的另一侧设置有门14，孵化室7的侧壁上设有观察窗。

进一步地，每根短管11上设置有截止阀12。这样人们可以根据孵化蛋的数量，选择开启其中的一个或者几个货架13来满足孵化的需要，即便是鸡蛋的数量很少时也可以启动孵化器进行孵化，有利于节能降耗，降低孵化鸡蛋的成本。

进一步地，为了方便人们控制或调节孵化室7的温度和湿度，孵化室7内设置有温度计和湿度计。

进一步地，为了控制热介质的流量和温度，供液总管5上设置有流量计和温度计。

本实用新型是这样工作的，首先将需要孵化的鸡蛋放入到货架13上，根据装货的量选择关闭闲置不用的货架13，此时开启热水器1，热介质由供液总管5进入到第一盘管8和第二盘管10，热介质在盘管内释放大量的热将盘管周围的空气迅速冷却，并将热量传导给托盘9，这样便可以达到快速加热鸡蛋的效果。本实用新型由于在孵化室7内设置货架13，在货架13上设置有若干层第二盘管10，第二盘管10既可以作为流通热介质的载体，又可以作为摆放托盘9的货架13用，使托盘9与装有热介质的第二盘管10直接接触，加热效果好，加热效率高，加热均匀稳定，大大地缩短了鸡蛋受热时间。另外，本装置在第一盘管8和第二盘管10之间设置有连接短管11，在短管11上设置截止阀12，可以根据孵化蛋的数量，选择开启其中的一个或者几个货架13足生产的需要。这样即便是孵化鸡蛋的数量很少也可以启动孵化器进行孵化，有利于节能降耗，降低孵化鸡的成本。另外，本装置还在孵化室7外设置了热水器1，热水器1分别与设置在室外的太阳能集热器6和设置在室内的辅助加热装置2连接，在太阳充足的时候可以通过太阳能集热器6加热介质，在持续阴雨天或无阳光的时候，可以通过辅助加热装置2来加热介质。本实用新型利用太阳能和辅助热能相结合，为孵化装置提供热能，节省能源、低碳环保、安全可靠。
