农用自动清洁玉米脱粒装置的制作方法

本实用新型属于农业生产加工设备领域，具体涉及一种农用自动清洁玉米脱粒装置。

背景技术：

玉米脱粒机是一种玉米加工设备，用于将玉米粒和玉米芯分离。传统的玉米脱粒机在脱粒完成后，玉米粒中杂质含量较高，不能直接用于玉米的精加工。专利号为：201220490208.2的中国专利，具体内容为：一种玉米脱粒机，包括机架、脱粒装置、进料斗以及为脱粒机提供动力的动力装置，脱粒装置和动力装置安装在机架上，进料斗设置在脱粒装置的进料端，脱粒装置和进料斗为与水平面成便于玉米下落的角度设置，脱粒装置包括脱粒滚筒和脱粒仓，脱粒仓的进口端大于出口端；脱粒仓的进口端设置前仓、出口端设置后仓，前仓上设有可以自动调节玉米脱粒度的调节弹簧，后仓上设有手动调节玉米脱粒度的调节杆。上述专利在玉米脱粒完成后，玉米粒中灰尘和杂质含量高，需要对玉米进行清洁后才能用作后续加工。因此，需要一种能够自动清洁玉米粒的玉米脱粒设备，以解决上述专利中存在的不足。

技术实现要素：

本实用新型的目的就在于为了解决上述问题而提供一种农用自动清洁玉米脱粒装置。

本实用新型通过以下技术方案来实现上述目的：

一种农用自动清洁玉米脱粒装置，包括支架、脱粒筒、玉米清洁箱、控制盒，所述支架上方设置有外壳，所述外壳上方安装有进料斗，所述外壳上方设置有报警灯，所述外壳内部设置有所述脱粒筒，所述脱粒筒一端设置有玉米芯输出管，所述脱粒筒内部设置有转轴，所述转轴上安装有脱粒辊，所述脱粒筒内部下方安装有过滤网，所述脱粒筒下方设置有过渡管，所述支架上安装有所述玉米清洁箱，所述玉米清洁箱一侧设置有玉米粒输出斗，所述支架下方安装有电动机，所述电动机一侧设置有三角皮带，所述外壳一侧安装有所述控制盒。

上述结构中，玉米棒进入所述脱粒筒以后，在所述脱粒辊的作用下进行脱粒，脱粒完成后玉米芯经所述玉米芯输出管排出，玉米粒经所述过滤网过滤后进入所述玉米清洁箱进行清洁处理，清洁完成后通过所述玉米粒输出斗输出。

为了进一步提高性能，所述外壳通过螺栓固定在所述支架上方，所述进料斗焊接固定在所述外壳上方一侧，所述报警灯通过卡槽固定在所述外壳上方，所述脱粒筒通过螺栓固定在所述外壳内部。

为了进一步提高性能，所述玉米芯输出管通过卡槽固定在所述脱粒筒一侧，所述转轴两端通过轴承固定在所述脱粒筒内部，所述脱粒辊通过螺栓固定在所述转轴上。

为了进一步提高性能，所述过滤网通过卡槽固定在所述脱粒筒下方，所述过渡管通过卡槽固定在所述脱粒筒下方，并且与所述玉米清洁箱连通，所述玉米清洁箱通过螺栓固定在所述支架上。

为了进一步提高性能，所述玉米粒输出斗通过卡槽固定在所述玉米清洁箱一侧，所述电动机通过螺栓固定在所述支架下方，所述电动机与所述转轴通过所述三角皮带的预紧力相连接，所述控制盒通过螺栓固定在所述外壳一侧。

有益效果在于：本实用新型能够玉米脱粒后直接进行清洁处理，供后续加工使用，提高了玉米加工处理的效率。

附图说明

图1是本实用新型所述一种农用自动清洁玉米脱粒装置的结构图；

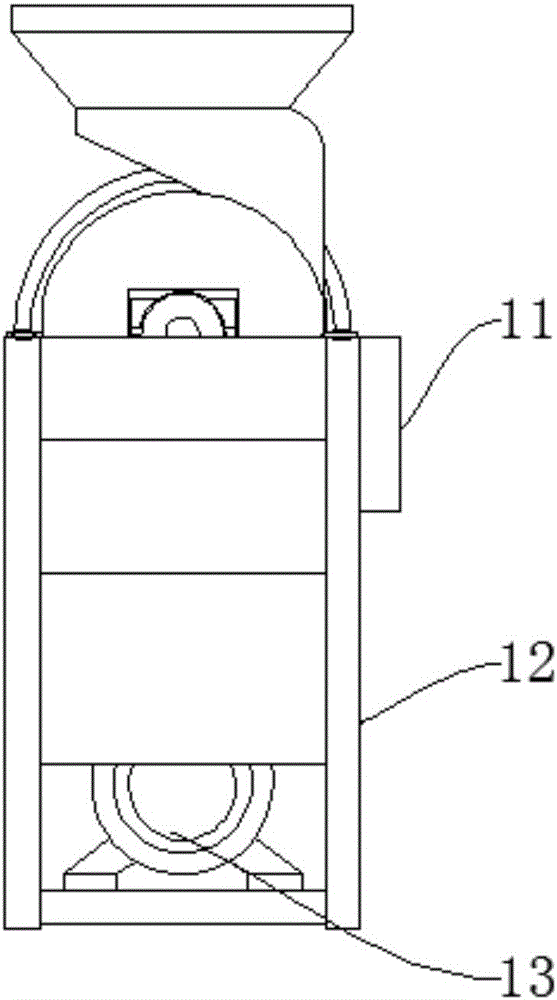

图2是本实用新型所述一种农用自动清洁玉米脱粒装置的左视图；

图3是本实用新型所述一种农用自动清洁玉米脱粒装置的俯视图。

1、玉米粒输出斗；2、玉米清洁箱；3、过渡管；4、过滤网；5、玉米芯输出管；6、转轴；7、脱粒筒；8、脱粒辊；9、进料斗；10、三角皮带；11、控制盒；12、支架；13、电动机；14、外壳；15、报警灯。

具体实施方式

下面结合附图对本实用新型作进一步说明：

如图1-图3所示，一种农用自动清洁玉米脱粒装置，包括支架12、脱粒筒7、玉米清洁箱2、控制盒11，支架12上方设置有外壳14，外壳14上方安装有进料斗9，外壳14上方设置有报警灯15，报警灯15用于在设备出现故障时显示报警，外壳14内部设置有脱粒筒7，脱粒筒7一端设置有玉米芯输出管5，脱粒筒7内部设置有转轴6，转轴6上安装有脱粒辊8，脱粒辊8用于通过旋转使玉米脱粒，脱粒筒7内部下方安装有过滤网4，过滤网4用于过滤玉米粒，脱粒筒7下方设置有过渡管3，支架12上安装有玉米清洁箱2，玉米清洁箱2一侧设置有玉米粒输出斗1，支架12下方安装有电动机13，电动机13用于给设备运行提供动力，电动机13一侧设置有三角皮带10，外壳14一侧安装有控制盒11。

上述结构中，玉米棒进入脱粒筒7以后，在脱粒辊8的作用下进行脱粒，脱粒完成后玉米芯经玉米芯输出管5排出，玉米粒经过滤网4过滤后进入玉米清洁箱2进行清洁处理，清洁完成后通过玉米粒输出斗1输出。

为了进一步提高性能，外壳14通过螺栓固定在支架12上方，进料斗9焊接固定在外壳14上方一侧，报警灯15通过卡槽固定在外壳14上方，脱粒筒7通过螺栓固定在外壳14内部，玉米芯输出管5通过卡槽固定在脱粒筒7一侧，转轴6两端通过轴承固定在脱粒筒7内部，脱粒辊8通过螺栓固定在转轴6上，过滤网4通过卡槽固定在脱粒筒7下方，过渡管3通过卡槽固定在脱粒筒7下方，并且与玉米清洁箱2连通，玉米清洁箱2通过螺栓固定在支架12上，玉米粒输出斗1通过卡槽固定在玉米清洁箱2一侧，电动机13通过螺栓固定在支架12下方，电动机13与转轴6通过三角皮带10的预紧力相连接，控制盒11通过螺栓固定在外壳14一侧。

以上显示和描述了本实用新型的基本原理、主要特征和优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其效物界定。
