一种易清理的养殖场排污装置的制作方法

本实用新型属于养殖场排污技术领域，具体涉及一种易清理的养殖场排污装置。

背景技术：

我国家禽养殖业综合生产能力不断提高家禽养殖业是我国畜牧业的支柱产业,也是规模化集约化程度最高、与国际先进水平最接近的产业。家禽饲养品种多,数量大,包括鸡、鸭、鹅、火鸡、鹌鹑、鸽以及特种禽类等。改革开放以来,特别是近些年来,我国家禽养殖业快速发展,家禽养殖业综合生产能力显著增强.已成为农民增收的重要来源,禽类产品也是最受消费者欢迎的产品。

近几年，随着我国经济的不断发展和人们生活水平的不断提高，人们对畜禽产品的消费正在由数量型转为质量型，人们普遍要求畜禽产品肉味鲜美，瘦肉率高，脂肪含量低，这就导致畜牧生产中经常会出现地区性、季节性、结构性过剩。特别是我国加入WTO后，给养禽业带来了极大的机遇和挑战，但是，目前，我国的广大养殖户农民针对养殖场中的家畜家禽所产生的粪便，主要以人工进行清除为主，不仅清除效果不好，而且投资成本较高，不利于扩大养殖规模，为此，我们提出一种易清理的养殖场排污装置。

技术实现要素：

本实用新型的目的在于提供一种易清理的养殖场排污装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种易清理的养殖场排污装置，包括滑槽，所述滑槽的两侧设有滑台，所述滑台上设有半圆形轨道，所述轨道上设有驱动轮，所述驱动轮通过转轴与排污板活动连接，所述滑槽通过排污嘴与蓄污池连通。

优选的，所述排污板通过螺母与毛刷活动连接。

优选的，所述驱动轮采用遥感技术进行控制。

优选的，所述排污嘴与蓄污池和滑槽的连接处设有密封性橡胶圈，且排污嘴的形状设置为等腰梯形。

优选的，所述滑台、轨道、驱动轮和转轴均关于滑槽对称分布。

本实用新型的技术效果和优点：该易清理的养殖场排污装置，在滑槽内部设有排污板，可以通过驱动轮进行驱动前行，把养殖场中家畜家禽所产生的粪便以及脏物排除掉，并通过排污嘴排放到蓄污池，不仅可以实现大规模清洗，而且自动化程度高，最后，可以把家畜家禽所产生的粪便进行集中放到蓄污池，有助于保护环境，把排污板通过螺母与毛刷活动连接，毛刷的拆卸与更换比较方便，使用寿命较长，而且毛刷可以把家畜家禽所产生的粪便脏物清楚的更彻底，大大地提高了养殖场的卫生环境，把台、轨道、驱动轮和转轴均关于滑槽对称分布，可以使该装置工作运行安全稳定，排污嘴的形状设置为等腰梯形，有助于养殖场中的脏物顺利排出去，该实用新型结构简单、对养殖场的的清洗不仅方便，而且彻底，自动化程度高、工作运行安全稳定、使用寿命较长、实用性较强。

附图说明

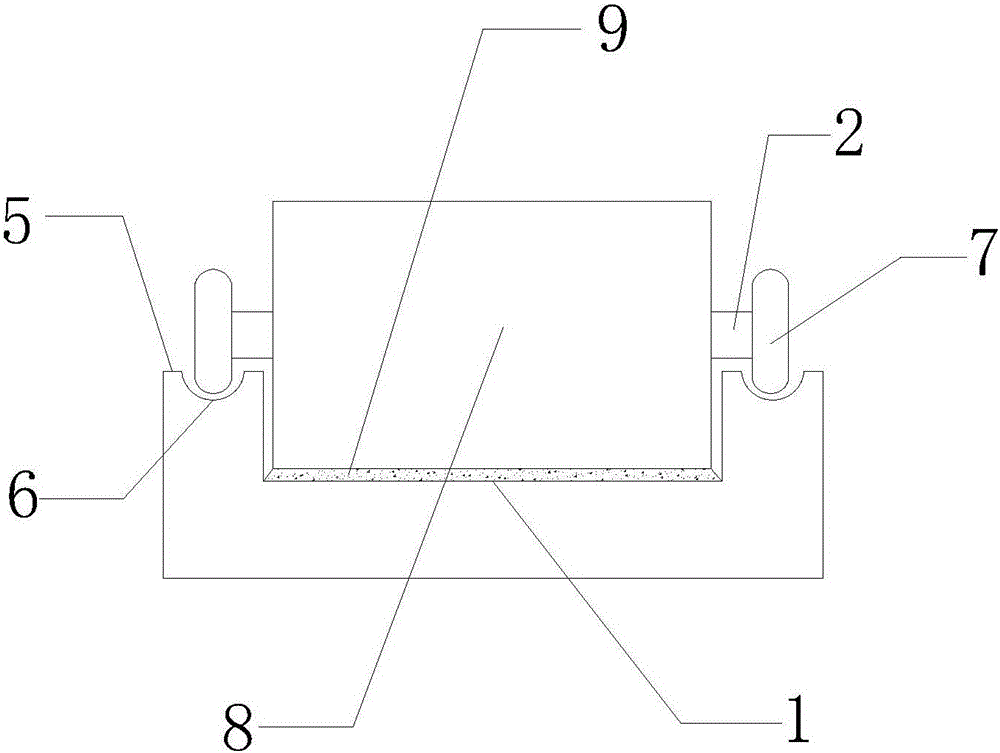

图1为本实用新型的结构示意图；

图2为本实用新型的侧面结构示意图。

图中：1滑槽、2转轴、3排污嘴、4蓄污池、5滑台、6轨道、7驱动轮、8排污板、9毛刷。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型提供了如图1-2所示的一种易清理的养殖场排污装置，包括滑槽1，所述滑槽1的两侧设有滑台5，所述滑台5上设有半圆形轨道6，所述轨道6上设有驱动轮7，所述驱动轮7通过转轴2与排污板8活动连接，所述滑槽1通过排污嘴3与蓄污池4连通，所述排污板8通过螺母与毛刷9活动连接，所述驱动轮7采用遥感技术进行控制，所述排污嘴3与蓄污池4和滑槽1的连接处设有密封性橡胶圈，且排污嘴3的形状设置为等腰梯形，所述滑台5、轨道6、驱动轮7和转轴2均关于滑槽1对称分布。

工作原理：工作时，在滑槽1内部设有排污板8，可以通过驱动轮7进行驱动前行，把养殖场中家畜家禽所产生的粪便以及脏物排除掉，并通过排污嘴3排放到蓄污池4，不仅可以实现大规模清洗，而且自动化程度高，最后，可以把家畜家禽所产生的粪便进行集中放到蓄污池4，有助于保护环境，把污排板8通过螺母与毛刷9活动连接，毛刷9的拆卸与更换比较方便，使用寿命较长，而且毛刷9可以把家畜家禽所产生的粪便脏物清楚的更彻底，大大地提高了养殖场的卫生环境，把滑台5、轨道6、驱动轮7和转轴2均关于滑槽1对称分布，可以使该装置工作运行安全稳定，排污嘴3的形状设置为等腰梯形，有助于养殖场中的脏物顺利排出去，该实用新型结构简单、对养殖场的的清洗不仅方便，而且彻底，自动化程度高、工作运行安全稳定、使用寿命较长、实用性较强。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
