一种具有筛砂石功能的松土机的制作方法

本实用新型涉及农用机械技术领域，特别涉及一种具有筛砂石功能的松土机。

背景技术：

随着科技的不断进步，小规模的农业生产和园林行业不断地采用了新的机械装置进行生产工作，如松土机就广泛地被人们使用来进行翻土或松土，因其能够减轻劳动强度，故深受人们的喜爱。目前市面上常见的松土机的结构主要包括机架、松土刀组件、固定设置于机架上的推杆、可转动设置于推杆下部的行走轮，机架上设置有机壳，机壳内分别安装有电机、与电机传动连接的离合器，机架的底部还设置有减速机构，减速机构的输入端与离合器传动连接，松土刀组件与减速机构传动连接。工作时，电机通过离合器、减速机构带动松土刀组件转动，进而达到松土的效果。然而，现有松土机的缺陷在于功能较为单一，不能对松土机进行充分利用。故有必要对现有技术加以改进。

技术实现要素：

本实用新型的目的在于针对现有技术的缺陷和不足，提供一种具有筛砂石功能的松土机，其结构简单合理，使用方便，功能多样。

为实现上述目的，本实用新型采用以下技术方案：

本实用新型所述的一种具有筛砂石功能的松土机，包括机架、驱动电机、松土刀轴及松土刀片，所述驱动电机固定安装于所述机架上，所述机架的上部延伸设置有推杆，所述推杆的自由端设有用于控制所述驱动电机启闭的控制手柄，所述松土刀轴可转动地装设于所述机架上，所述驱动电机的输出端与所述松土刀轴传动连接，所述松土刀片安装于所述松土刀轴上，所述机架下部位于所述松土刀轴的后端可拆卸地设有行走轮；

还包括与所述松土刀片替换工作的辅助轮，所述辅助轮与所述松土刀轴可拆卸地固定连接；所述机架上设置有安装座，所述安装座上设置有砂石筛选装置，所述砂石筛选装置包括连接杆，所述连接杆的顶端与所述安装座可拆卸地连接，所述连接杆的底端固定连接有砂石分选筛，所述砂石分选筛的前端设置有犁头。

进一步地，所述砂石分选筛呈中间高两侧低的楔形设置。

进一步地，所述砂石分选筛包括若干分选筋条，相邻两个所述分选筋条之间形成有筛网，所述分选筋条的前端连接至所述犁头，所述分选筋条的后端连接至连接筋条，所述连接筋条与所述连接杆的底端固定连接。

进一步地，所述连接杆的底端与所述犁头之间连接设置有连接块。

进一步地，所述安装座上设置有与所述连接杆相适配的圆柱套筒，所述连接杆的顶端沿轴向穿设于所述圆柱套筒内，且所述连接杆的顶端沿轴向设置有若干用于与定位销配合的销孔。

本实用新型的有益效果为：本实用新型提供的具有筛砂石功能的松土机，通过设置可与松土刀片相互替换工作的辅助轮，并在机架上设置安装座，在安装座上设置砂石筛选装置，使得本实用新型兼具松土功能与筛砂石功能于一体，结构设置简单合理，使用方便，功能多样，有利于对松土机进行充分使用。具体地说，当用户需要进行松土操作时，只需将松土刀片安装在松土刀轴上，由驱动电机驱动松土刀轴转动，进而由松土刀轴带动松土刀片转动进行松土；当用户需要筛除土地中的石块时，只需将松土刀片从松土刀轴上拆卸下来，同时拆卸下行走轮，并重新在松土刀轴上安装辅助轮，在安装座上安装砂石筛选装置，工作时，辅助轮转动带动机架前行，同时砂石筛选装置的犁头也会紧贴地面，当土地里面出现石块时，利用砂石分选筛能够有效对砂土和石块进行筛选，从而实现筛砂石功能。

附图说明

图1是本实用新型用于松土时的整体装配结构示意图；

图2是本实用新型用于筛砂石时的整体装配结构示意图；

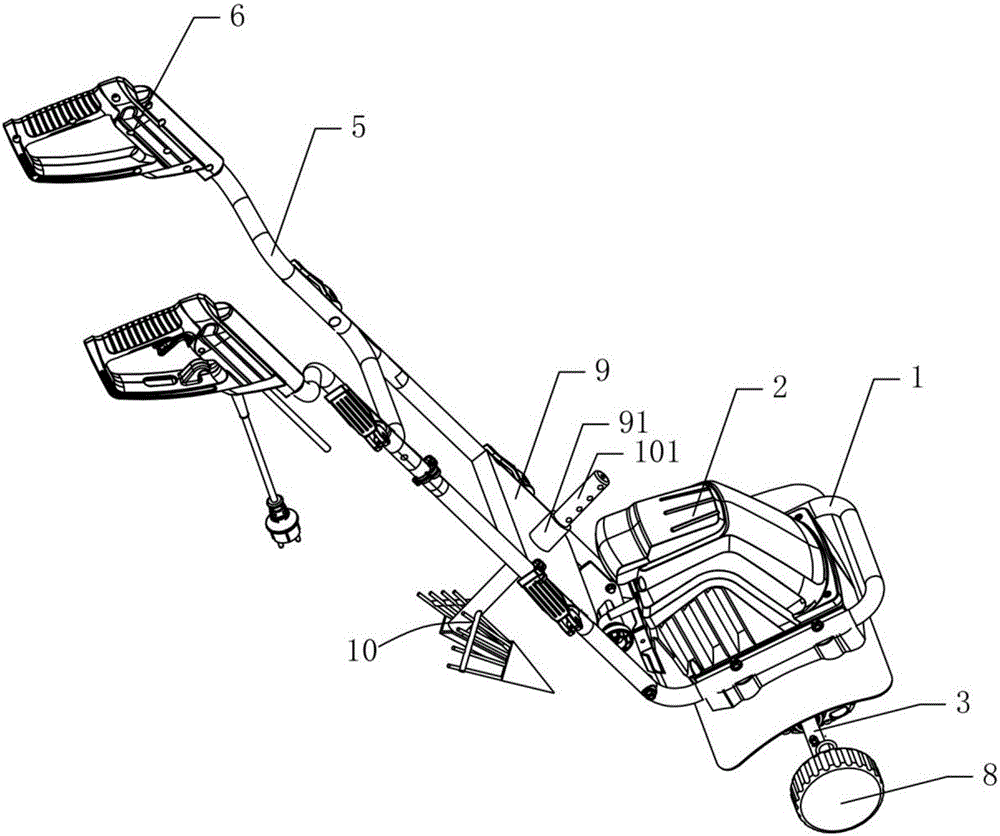

图3是本实用新型砂石筛选装置的结构示意图。

图1至图3中：

1、机架；2、驱动电机；3、松土刀轴；4、松土刀片；5、推杆；6、控制手柄；7、行走轮；8、辅助轮；9、安装座；91、圆柱套筒；10、砂石筛选装置；101、连接杆；1011、销孔；102、犁头；103、分选筋条；104、筛网；105、连接筋条；106、连接块。

具体实施方式

下面结合附图对本实用新型作进一步的说明。

如图1至图3所示的一种具有筛砂石功能的松土机，包括机架1、驱动电机2、松土刀轴3及松土刀片4，驱动电机2固定安装于机架1上，机架1的上部延伸设置有推杆5，推杆5的自由端设有用于控制驱动电机2启闭的控制手柄6，松土刀轴3可转动地装设于机架1上，驱动电机2的输出端与松土刀轴3传动连接，松土刀片4安装于松土刀轴3上，机架1下部位于松土刀轴3的后端可拆卸地设有行走轮7。

本实用新型还包括与松土刀片4替换工作的辅助轮8，辅助轮8与松土刀轴3可拆卸地固定连接。机架1上设置有安装座9，安装座9上设置有砂石筛选装置10，砂石筛选装置10包括连接杆101，连接杆101的顶端与安装座9可拆卸地连接，具体地说，安装座9上设置有与连接杆101相适配的圆柱套筒91，连接杆101的顶端沿轴向穿设于圆柱套筒91内，且连接杆101的顶端沿轴向设置有若干用于与定位销配合的销孔1011。

通过设置圆柱套筒91，避免了连接杆101相对于安装座9发生摆动，保证了连接杆101安装的稳固性；通过在连接杆101的顶端设置若干销孔1011，用户根据使用需求可以有效调整连接杆101与安装座9之间的相对位置，从而对砂石筛选装置10的高度进行调节，使用较为方便，使用效果更好。

连接杆101的底端固定连接有砂石分选筛，砂石分选筛的前端设置有犁头102。砂石分选筛呈中间高两侧低的楔形设置，通过设置上述结构，筛选过程中，石块能够在重力作用下朝砂石分选筛的两侧掉落，从而避免了石块堆积在砂石分选筛上，提高了本实用新型的筛砂石效果。具体地说，砂石分选筛包括若干分选筋条103，相邻两个分选筋条103之间形成有筛网104，分选筋条103的前端连接至犁头102，分选筋条103的后端连接至连接筋条105，连接筋条105与连接杆101的底端固定连接。为了提高犁头102的稳固性，以延长本实用新型的使用寿命，连接杆101的底端与犁头102之间连接设置有连接块106。

本实用新型提供的具有筛砂石功能的松土机，通过设置可与松土刀片4相互替换工作的辅助轮8，并在机架1上设置安装座9，在安装座9上设置砂石筛选装置10，使得本实用新型兼具松土功能与筛砂石功能于一体，结构设置简单合理，使用方便，功能多样，有利于对松土机进行充分使用。具体地说，当用户需要进行松土操作时，参见图1，只需将松土刀片4安装在松土刀轴3上，由驱动电机2驱动松土刀轴3转动，进而由松土刀轴3带动松土刀片4转动进行松土；当用户需要筛除土地中的石块时，参见图2，只需将松土刀片4从松土刀轴3上拆卸下来，同时拆卸行走轮7，并重新在松土刀轴3上安装辅助轮8，在安装座9上安装砂石筛选装置10，工作时，辅助轮8转动带动机架1前行，同时砂石筛选装置10的犁头102也会紧贴地面，当土地里面出现石块时，利用砂石分选筛能够有效对砂土和石块进行筛选，从而实现筛砂石功能。

以上所述仅是本实用新型的较佳实施方式，故凡依本实用新型专利申请范围所述的构造、特征及原理所做的等效变化或修饰，均包括于本实用新型专利申请范围内。
