一种用于梨子种植用的枝条牵引结构的制作方法

本发明涉及梨子种植用技术领域，尤其涉及一种用于梨子种植用的枝条牵引结构。

背景技术：

梨，通常品种是一种落叶乔木或灌木，极少数品种为常绿，属于被子植物门双子叶植物纲蔷薇科苹果亚科。叶片多呈卵形，大小因品种不同而各异。花为白色，或略带黄色、粉红色，有五瓣。果实形状有圆形的，也有基部较细尾部较粗的，即俗称的“梨形”；不同品种的果皮颜色大相径庭，有黄色、绿色、黄中带绿、绿中带黄、黄褐色、绿褐色、红褐色、褐色，个别品种亦有紫红色；野生梨的果径较小，在1到4厘米之间，而人工培植的品种果径可达8厘米，长度可达18厘米。

本发明人发现，现有的枝条牵引结构在使用时其存在牵引杆较少，只能吊置牵引单一方角度上的枝条，且枝条牵引结构稳定性较差易倾斜歪倒的问题。

于是，发明人有鉴于此，秉持多年该相关行业丰富的设计开发及实际制作的经验，针对现有的结构及缺失予以研究改良，提供一种用于梨子种植用的枝条牵引结构，以期达到更具有更加实用价值性的目的。

技术实现要素：

本发明的目的在于提供一种用于梨子种植用的枝条牵引结构，以解决上述背景技术中提出的牵引杆较少，只能吊置牵引单一方角度上的枝条，且枝条牵引结构稳定性较差易倾斜歪倒的问题。

本发明用于梨子种植用的枝条牵引结构的目的与功效，由以下具体技术手段所达成：

一种用于梨子种植用的枝条牵引结构，其中，该用于梨子种植用的枝条牵引结构包括有：

支撑杆、安装固定板、定位销、牵引杆、固定扣、顶部支撑架、锁紧螺丝和滑套；

所述支撑杆焊接支撑于安装固定板的顶端，且支撑杆顶端设置于有圆形支撑挡板，支撑挡板的顶端焊接设置有插杆，插杆的中心开设有螺纹孔；所述安装固定板呈丁字形焊接设置，且其底部焊接设置有定位销；所述牵引杆焊接固定于滑套的底部，其通过滑套滑动设置于顶部支撑架上；所述滑套的顶端外壁上螺纹紧固有梅花状螺纹旋钮，且滑套通过螺纹旋钮顶紧定位其在顶部支撑架的位置；所述固定扣共设置有两处，焊接设置于牵引杆上；所述顶部支撑架套置于支撑杆顶端的插杆上，且其顶置支撑于插杆底部的圆形支撑挡板顶端；所述锁紧螺丝螺纹紧固于支撑杆的定顶端，且顶部支撑架通过锁紧螺丝螺纹紧固定位。

进一步的，所述顶部支撑架的中心设置有固定圆环，固定圆环的外壁上呈圆形阵列设置有六处支撑滑杆，且每处支撑滑杆上均滑动设置有两处牵引杆。

进一步的，所述牵引杆的末端设置有螺纹伸缩杆，且螺纹伸缩杆的设置固定有吊钩。

进一步的，所述固定扣由左右两个半圆卡扣组成，且两个半圆卡扣的一端通过铰链转动连接设置，另一端通过螺丝连接固定。

与现有结构相较之下，本发明具有如下优点：

1.本发明顶部支撑架的设置，顶部支撑架的中心设置有固定圆环，固定圆环的外壁上呈圆形阵列设置有六处支撑滑杆，且每处支撑滑杆上均滑动设置有两处牵引杆，六处支撑滑杆上的牵引杆可以呈360°全方位的吊置牵引梨树苗的枝条，能够保证梨树苗各个方向上的枝条均可以得到牵引，使梨树苗的枝条得到更好的引导生长。

2.本发明牵引杆的设置，牵引杆的末端设置有螺纹伸缩杆，且螺纹伸缩杆的设置固定有吊钩，螺纹伸缩杆通过旋转螺纹伸缩，调节吊钩的高度，进而吊钩能够吊置牵引不同高度的梨树苗的枝条，使枝条牵引结构本体的使用灵活方便。

3.本发明固定扣的设置，将固定扣锁紧套至于梨树苗的树干上，能够使梨树苗与牵引结构本体互相支撑固定，提高牵引结构本体的稳定性，同时也能保证梨树苗的树干在牵引结构本体的支撑下生长的更加笔直，避免其生长弯曲畸形。

附图说明

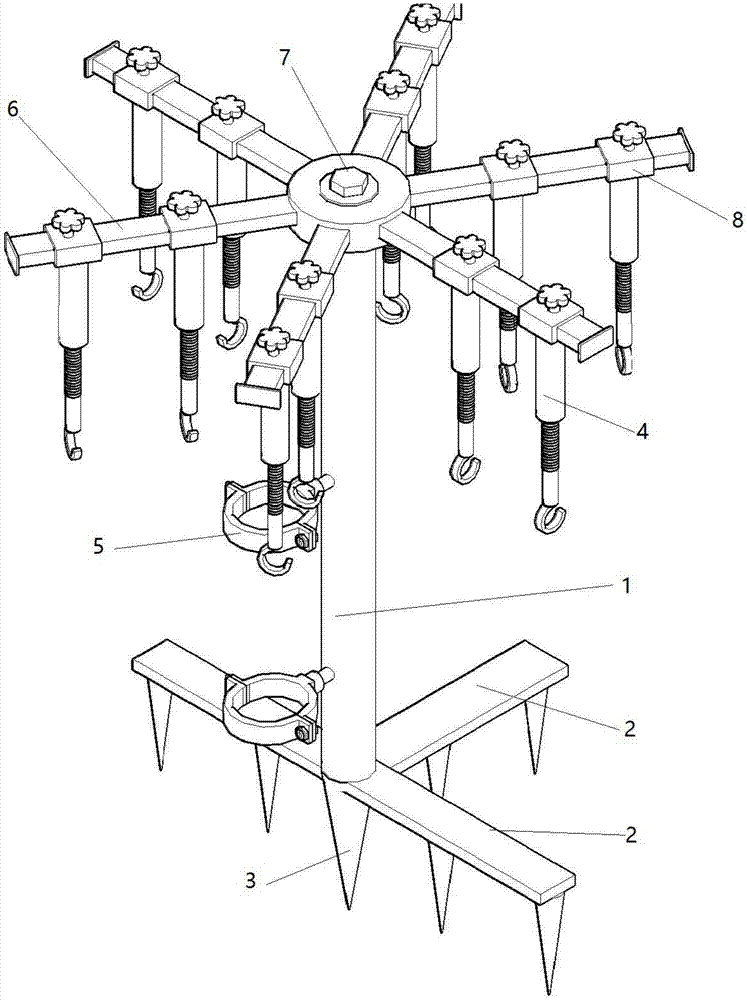

图1为本发明结构示意图；

图2为本发明顶部支撑架三维结构示意图；

图3为本发明牵引杆三维结构示意图；

图4为本发明固定扣三维结构示意图。

图中：1-支撑杆，2-安装固定板，3-定位销，4-牵引杆，5-固定扣，6-顶部支撑架，7-锁紧螺丝，8-滑套。

具体实施方式

下面，将详细说明本发明的实施例，其实例显示在附图和以下描述中。虽然将结合示例性的实施例描述本发明，但应当理解该描述并非要把本发明限制于该示例性的实施例。相反，本发明将不仅覆盖该示例性的实施例，而且还覆盖各种替换的、改变的、等效的和其他实施例，其可包含在所附权利要求所限定的本发明的精神和范围内。

参见图1至附图4，一种用于梨子种植用的枝条牵引结构，包括有：

支撑杆1、安装固定板2、定位销3、牵引杆4、固定扣5、顶部支撑架6、锁紧螺丝7和滑套8；

支撑杆1焊接支撑于安装固定板2的顶端，且支撑杆1顶端设置于有圆形支撑挡板，支撑挡板的顶端焊接设置有插杆，插杆的中心开设有螺纹孔；安装固定板2呈丁字形焊接设置，且其底部焊接设置有定位销3；牵引杆4焊接固定于滑套8的底部，其通过滑套8滑动设置于顶部支撑架6上；滑套8的顶端外壁上螺纹紧固有梅花状螺纹旋钮，且滑套通过螺纹旋钮顶紧定位其在顶部支撑架6的位置；固定扣5共设置有两处，焊接设置于牵引杆4上；顶部支撑架6套置于支撑杆1顶端的插杆上，且其顶置支撑于插杆底部的圆形支撑挡板顶端；锁紧螺丝7螺纹紧固于支撑杆1的定顶端，且顶部支撑架6通过锁紧螺丝7螺纹紧固定位。

如上述的用于梨子种植用的枝条牵引结构的较佳实施例，其中，顶部支撑架6的中心设置有固定圆环，固定圆环的外壁上呈圆形阵列设置有六处支撑滑杆，且每处支撑滑杆上均滑动设置有两处牵引杆4，六处支撑滑杆上的牵引杆4可以呈360°全方位的吊置牵引梨树苗的枝条，能够保证梨树苗各个方向上的枝条均可以得到牵引，使梨树苗的枝条得到更好的引导生长。

如上述的用于梨子种植用的枝条牵引结构的较佳实施例，其中牵引杆4的末端设置有螺纹伸缩杆，且螺纹伸缩杆的设置固定有吊钩，螺纹伸缩杆通过旋转螺纹伸缩，调节吊钩的高度，进而吊钩能够吊置牵引不同高度的梨树苗的枝条，使枝条牵引结构本体的使用灵活方便；

如上述的用于梨子种植用的枝条牵引结构的较佳实施例，其中，固定扣5由左右两个半圆卡扣组成，且两个半圆卡扣的一端通过铰链转动连接设置，另一端通过螺丝连接固定，将固定扣5锁紧套至于梨树苗的树干上，能够使梨树苗与牵引结构本体互相支撑固定，提高牵引结构本体的稳定性，同时也能保证梨树苗的树干在牵引结构本体的支撑下生长的更加笔直，避免其生长弯曲畸形。

本实施例的工作原理：

在使用该用于梨子种植用的枝条牵引结构时，首先将安装固定板2连带其顶端的支撑杆1，通过定位销3固定在梨树苗一侧的地面上，接着通过固定扣5将梨树苗与支撑杆1连接固定在一起，然后将顶部支撑架6通过锁紧螺丝7紧固于支撑杆1的顶端，进而将顶部支撑架6顶置于梨树苗枝条的顶端，此时牵引杆4吊悬于梨树苗枝条的间隙中，松开滑套8顶端的梅花状螺纹旋钮，滑动牵引杆4调节其在枝条之间的位置，并旋转牵引杆4末端的螺纹伸缩杆调节吊钩的高度，将枝条吊置于吊钩的内部，完成枝条的吊置牵引作业流程。

综上，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
