一种树苗拉拔设备的制作方法

本实用新型涉及市政园林技术领域，特别是一种树苗拉拔设备。

背景技术：

市政园林工程属与于园林。但又包含市政工程和园林工程两部分，市政工程包含地下管网、道路、铺装等；园林工程包含绿化、园林小品、园路等，园林绿化工程中经常需要将已经种植的树木进行移栽，现有的移栽方式是通过人工对树苗进行挖掘，这种方式费时费力，工人的劳动强度非常大，因此有必要提出一种树苗拉拔设备来解决上述问题。

技术实现要素：

本实用新型的目的就是解决现有技术中的问题，提出一种树苗拉拔设备，能够快速高效的对树苗进行拉拔，提升了提升了树苗的拉拔的效率，降低了工人的劳动强度。

为实现上述目的，本实用新型提出了一种树苗拉拔设备，包括底座、机架、安装杆、支杆、套环、转轮、滑槽、滑块、电机、齿轮、齿槽和滚槽，所述底座的上部固定设有竖直设置的机架，所述机架的右侧竖直设有固定于底座上部的安装杆，所述安装杆的上端铰接有与安装杆构成杠杆型的支杆，所述支杆的右端端固定设有套环，所述支杆的左端转动设有转轮，所述机架上开设有竖直设置且贯穿机架的滑槽，所述滑槽内滑动设有横向贯穿滑槽的滑块，所述滑块的下部且位于机架的左侧固定设有电机，所述机架的左侧开设有与滑槽平行的齿槽，所述电机的转轴上设有与齿槽啮合连接的齿轮，所述滑块的下部且位于机架的右侧设有可供安装转轮的滚槽，所述转轮滚动安装于滚槽内。

作为优选，所述套环包括两个呈半圆形设计的扣件，所述扣件的两端设有指向扣件的圆心的延伸段，所述两个扣件的延伸段上对应开设有螺孔，所述螺孔内设有螺栓。

作为优选，所述安装杆与支杆的连接部到套环之间的距离小于安装杆与支杆的连接部到转轮之间的距离。

本实用新型的有益效果：本实用新型通过在底座1的上部固定设有竖直设置的机架，在机架2的右侧竖直设有固定于底座1上部的安装杆，在安装杆3的上端铰接有与安装杆3构成杠杆型的支杆，在支杆4的右端端固定设有套环，在支杆4的左端转动设有转轮，在机架2上开设有竖直设置且贯穿机架2的滑槽，在滑槽7内滑动设有横向贯穿滑槽7的滑块，在滑块8的下部且位于机架2的左侧固定设有电机，在机架2的左侧开设有与滑槽7平行的齿槽，在电机9的转轴上设有与齿槽11啮合连接的齿轮，在滑块8的下部且位于机架2的右侧设有可供安装转轮6的滚槽，转轮6滚动安装于滚槽12内，当需要对树苗进行拉拔的时候，可以用套环套住树苗的树干，然后启动电机，电机带动齿轮沿着齿槽向下滚动，使得滑块沿着滑槽向下滑动，滑块使得支杆的左端下降，支杆的右端就上升使得套环带着树苗上升，树苗就被拔起来了，能够快速高效的对树苗进行拉拔，与现有技术相比，能够快速高效的对树苗进行拉拔，提升了提升了树苗的拉拔的效率，降低了工人的劳动强度。

本实用新型的特征及优点将通过实施例结合附图进行详细说明。

【附图说明】

图1是本实用新型一种树苗拉拔设备的结构示意图。

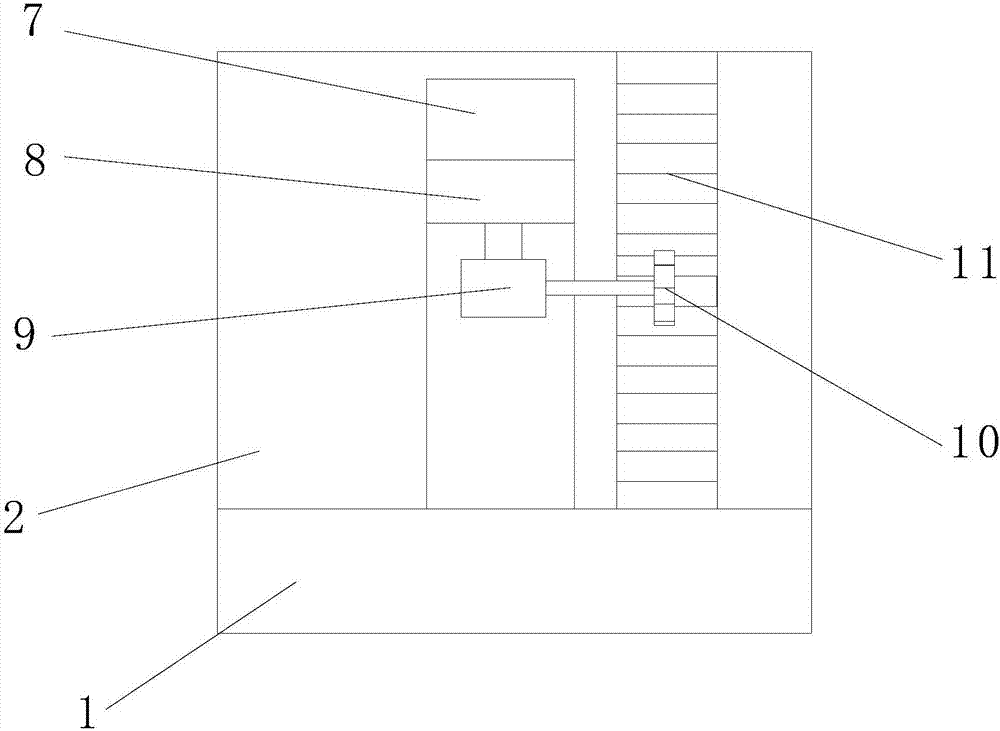

图2是本实用新型一种树苗拉拔设备的结构侧视图。

图3是本实用新型一种树苗拉拔设备的套环的结构示意图。

图中：1-底座、2-机架、3-安装杆、4-支杆、5-套环、51-扣件、6-转轮、7-滑槽、8-滑块、9-电机、10-齿轮、11-齿槽、12-滚槽。

【具体实施方式】

参阅图1、2和3，本实用新型一种树苗拉拔设备，包括底座1、机架2、安装杆3、支杆4、套环5、转轮6、滑槽7、滑块8、电机9、齿轮10、齿槽11和滚槽12，所述底座1的上部固定设有竖直设置的机架2，所述机架2的右侧竖直设有固定于底座1上部的安装杆3，所述安装杆3的上端铰接有与安装杆3构成杠杆型的支杆4，所述支杆4的右端端固定设有套环5，所述支杆4的左端转动设有转轮6，所述机架2上开设有竖直设置且贯穿机架2的滑槽7，所述滑槽7内滑动设有横向贯穿滑槽7的滑块8，所述滑块8的下部且位于机架2的左侧固定设有电机9，所述机架2的左侧开设有与滑槽7平行的齿槽11，所述电机9的转轴上设有与齿槽11啮合连接的齿轮10，所述滑块8的下部且位于机架2的右侧设有可供安装转轮6的滚槽12，所述转轮6滚动安装于滚槽12内，所述套环5包括两个呈半圆形设计的扣件51，所述扣件51的两端设有指向扣件51的圆心的延伸段，所述两个扣件51的延伸段上对应开设有螺孔，所述螺孔内设有螺栓，所述安装杆3与支杆4的连接部到套环5之间的距离小于安装杆3与支杆4的连接部到转轮6之间的距离。

本实用新型工作过程：

本实用新型一种树苗拉拔设备在工作过程中，当需要对树苗进行拉拔的时候，可以用套环5套住树苗的树干，然后启动电机9，电机9带动齿轮10沿着齿槽11向下滚动，使得滑块8沿着滑槽7向下滑动，滑块8使得支杆4的左端下降，支杆4的右端就上升使得套环5带着树苗上升，树苗就被拔起来了，能够快速高效的对树苗进行拉拔，与现有技术相比，能够快速高效的对树苗进行拉拔，提升了提升了树苗的拉拔的效率，降低了工人的劳动强度。

上述实施例是对本实用新型的说明，不是对本实用新型的限定，任何对本实用新型简单变换后的方案均属于本实用新型的保护范围。
