一种种植树林地面除杂整治装置的制作方法

本实用新型涉及一种种植树林地面除杂整治装置。

背景技术：

目前种植树林生长一端时间后，要对园林的地面大草、密草、杂草和小树枝进行除杂修整，保证园林的整洁性和树木的生长，现阶段都是使用锄草机进行操作，但是功能过于单一，不能调节，对地面一些生长的硬一点的树枝等杂草不能彻底清除，影响作业效率。

技术实现要素：

本实用新型提供一种种植树林地面除杂整治装置，设计合理，强度高，易调节，能够全方位的对树木进行除杂整治，提高作业效率。

本实用新型是通过以下技术方案实现的：一种种植树林地面除杂整治装置，包括盖板架，所述盖板架的顶部依次设有传动机构、转盘和操作滑动箱；所述转盘上固定设置喷洒系统；所述传动机构与所述盖板架底部的除草刀盘连接固定；所述操作滑动箱的两侧设有调节臂，所述盖板架上设有支撑调节架，所述支撑调节架上设有与所述调节臂相配合的调节板，每个所述调节板固定在转轴上，其中正反转电机与所述转轴连接固定；所述操作滑动箱内通过气缸与移动板连接固定；所述移动板上依次设有若干个旋切刀盘，每个所述旋切刀盘的顶部与齿轮连接固定，每两个相邻的齿轮相互啮合，其中旋转机构固定在所述移动板上且通过旋转齿轮与所述齿轮转动连接，所述移动板上依次设有若干个斜刀片，所述旋切刀盘的上方设有挡板。

作为本实用新型的进一步改进在于：所述除草刀盘的刀片每端均连接旋转切刀，增加锄草强度和精度。

作为本实用新型的进一步改进在于：所述调节臂与所述支撑调节架之间连接有缓冲弹簧，提高缓冲力。

作为本实用新型的进一步改进在于：所述挡板的底部一端转动设有支撑件，可以转动支撑件与地面接触，保证操作滑动箱在工作时保证整体结构的稳固性。

本实用新型工作时：传动机构带动除草刀盘转动对地面进行锄草作业，同时转盘带动喷洒系统转动，可以全方位的对地面进行洒水处理或者害虫处理，利用正反转电机带动转动前后摆动，这样调节板就能带动与调节臂连接的操作滑动箱转动，可以提高操作滑动箱的整理面积，然后气缸带动移动板向下，旋转机构通过旋转齿轮带动旋切刀盘转动，旋切刀盘与斜刀片配合对地面硬的树枝或者高的杂草进行清除，挡板是为了防止灰尘碎草上扬。

本实用新型的有益效果是：设计合理，强度高，易调节，能够全方位的对树木进行除杂整治，提高作业效率。

附图说明

图1 是本实用新型的结构示意图；

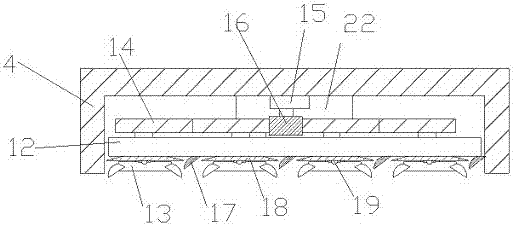

图2 是本实用新型的操作滑动箱的内部结构示意图；

其中1-盖板架、2-传动机构、3-转盘、4-操作滑动箱、5-喷洒系统、6-除草刀盘、7-调节臂、8-支撑调节架、9-调节板、10-转轴、11-正反转电机、12-移动板、13-旋切刀盘、14-齿轮、15-旋转机构、16-旋转齿轮、17-斜刀片、18-挡板、19-支撑件、20-旋转切刀、21-缓冲弹簧、22-气缸。

具体实施方式

下面结合附图对本实用新型作进一步的详细描述：

如图1、2所示：本实施例的一种种植树林地面除杂整治装置，包括盖板架1，所述盖板架1的顶部依次设有传动机构2、转盘3和操作滑动箱4；所述转盘3上固定设置喷洒系统5；所述传动机构2与所述盖板架1底部的除草刀盘6连接固定；所述除草刀盘6的刀片每端均连接旋转切刀20。

所述操作滑动箱4的两侧设有调节臂7，所述调节臂7与所述支撑调节架8之间连接有缓冲弹簧21。

所述盖板架1上设有支撑调节架8，所述支撑调节架8上设有与所述调节臂7相配合的调节板9，每个所述调节板9固定在转轴10上，其中正反转电机11与所述转轴10连接固定；所述操作滑动箱4内通过气缸2与移动板12连接固定；所述移动板12上依次设有若干个旋切刀盘13，每个所述旋切刀盘13的顶部与齿轮14连接固定，每两个相邻的齿轮14相互啮合，其中旋转机构15固定在所述移动板12上且通过旋转齿轮16与所述齿轮14转动连接，所述移动板12上依次设有若干个刀片17，所述旋切刀盘13的上方设有挡板18；所述挡板18的底部一端转动设有支撑件19。

本实施例工作时：传动机构2带动除草刀盘6转动对地面进行锄草作业，同时转盘3带动喷洒系统5转动，可以全方位的对地面进行洒水处理或者害虫处理，利用正反转电机11带动转轴10前后摆动，这样调节板9就能带动与调节臂7连接的操作滑动箱4转动，可以提高操作滑动箱4的整理面积，然后气缸22带动移动板12向下，旋转机构15通过旋转齿轮16带动旋切刀盘13转动，旋切刀盘13与斜刀片17配合对地面硬的树枝或者高的杂草进行清除，挡板18是为了防止灰尘碎草上扬。

本实施例的有益效果是：设计合理，强度高，易调节，能够全方位的对树木进行除杂整治，提高作业效率。
