茶叶杀青装置的制作方法

本发明涉及杀青机技术领域，尤其涉及茶叶杀青装置。

背景技术：

杀青主要目的是通过高温破坏和钝化鲜叶中的氧化酶活性，抑制鲜叶中的茶多酚等的酶促氧化，防止烘干过程中变色。同时散发青臭味，促进良好香气的形成。但是现存在的杀青机大多数只能将热风向单一方向喷射，当需要同时向多个角度工作时，需要添加新的设备，提高生产成本，满足不了人们的需求。

技术实现要素：

本发明的目的是为了解决现有技术中存在的缺点，而提出的茶叶杀青装置。

为了实现上述目的，本发明采用了如下技术方案：

茶叶杀青装置，包括杀青机本体，所述杀青机本体上设有出风槽，所述出风槽内活动设有挡风板，所述挡风板的两侧对称设有转动轴，且转动轴活动设于杀青机本体上，所述转动轴延伸至杀青机本体外，所述转动轴远离挡风板的一侧通过支架设有固定块，所述固定块为中空结构，所述固定块内活动设有卡柱，且卡柱延伸至固定块外，所述卡柱的两侧对称设有活动块，所述活动块上设有复位弹簧，所述复位弹簧远离活动块的一侧设有安装块，且安装块设于固定块的内壁上，所述杀青机本体上设有卡槽，且卡槽围绕转动轴的轴心线呈圆周阵列。

优选的，所述固定块的两侧对称设有第一槽口，且卡柱活动设于第一槽口内。

优选的，所述卡槽的数量为九个，且卡槽围绕转动轴的轴心线呈圆周阵列。

优选的，所述挡风板的数量为四个，且等间距设于出风槽内。

优选的，所述杀青机本体的两侧对称设有转动槽，且转动轴活动设于转动槽内。

优选的，所述挡风板上设有耐高温层。

与现有技术相比，本发明的有益效果是：

本发明中，通过增加出风槽、挡风板、转动轴、固定块、卡柱、活动块、复位弹簧、安装块和卡槽，能够利用转动轴活动安装于杀青机本体上，利用挡风板改变杀青机出风方向，同时利用复位弹簧的弹性形变，使得卡柱活动设于卡槽，固定挡板，本发明结构简单，操作方便，满足不同方向出风的需求，满足人们的需求。

附图说明

图1为本发明提出的茶叶杀青装置的结构示意图；

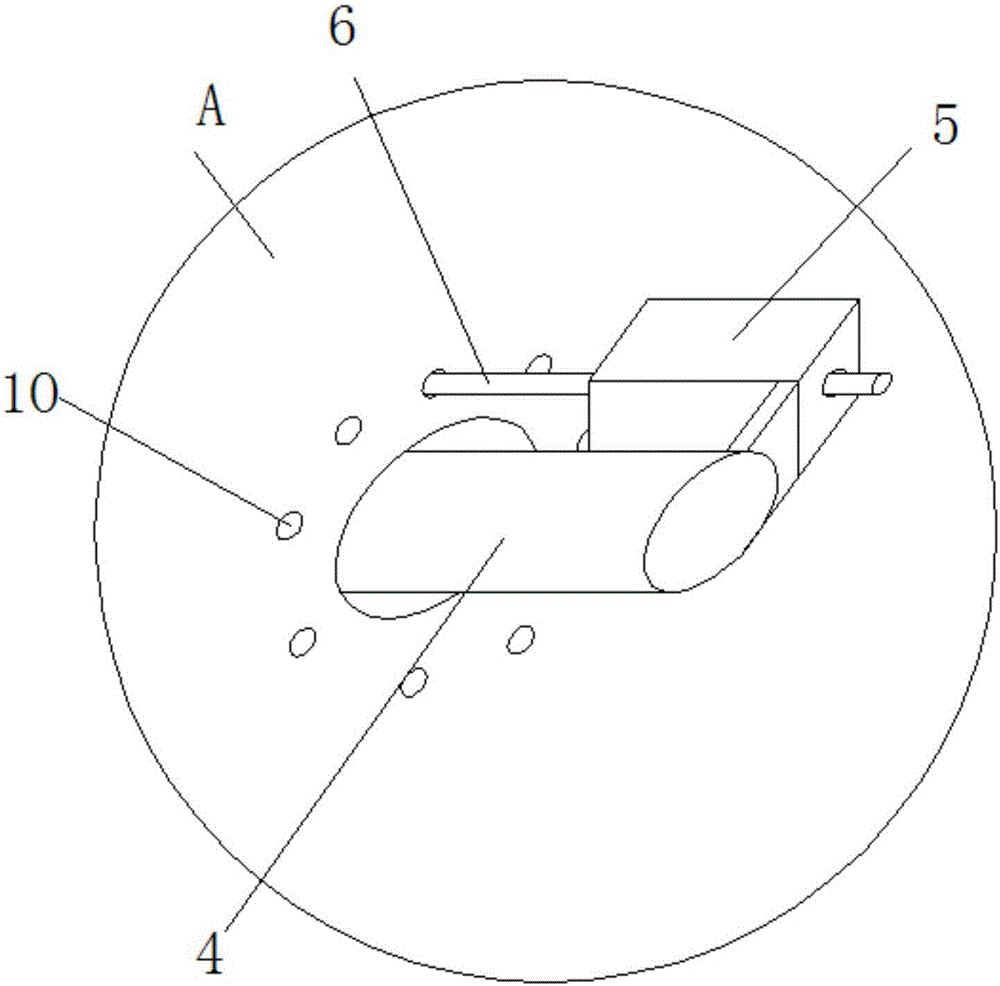

图2为本发明提出的茶叶杀青装置的A部分结构示意图；

图3为本发明提出的茶叶杀青装置的固定块内部结构示意图

图中：1杀青机本体、2出风槽、3挡风板、4转动轴、5固定块、6卡柱、7活动块、8复位弹簧、9安装块、10卡槽。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

参照图1-3，茶叶杀青装置，包括杀青机本体1，杀青机本体1上设有出风槽2，出风槽2内活动设有挡风板3，挡风板3的两侧对称设有转动轴4，且转动轴4活动设于杀青机本体1上，转动轴4延伸至杀青机本体1外，转动轴4远离挡风板3的一侧通过支架设有固定块5，固定块5为中空结构，固定块5内活动设有卡柱6，且卡柱6延伸至固定块5外，卡柱6的两侧对称设有活动块7，活动块7上设有复位弹簧8，复位弹簧8远离活动块7的一侧设有安装块9，且安装块9设于固定块5的内壁上，杀青机本体1上设有卡槽10，且卡槽10围绕转动轴4的轴心线呈圆周阵列，固定块5的两侧对称设有第一槽口，且卡柱6活动设于第一槽口内，卡槽10的数量为九个，且卡槽10围绕转动轴4的轴心线呈圆周阵列，挡风板3的数量为四个，且等间距设于出风槽2内，杀青机本体1的两侧对称设有转动槽，且转动轴4活动设于转动槽内，挡风板3上设有耐高温层。

将需要杀青的茶叶放置到出风口的位置，手动拉动卡柱6，复位弹簧8弹性收缩，卡柱6和卡槽10分离，手动转动挡风板3，挡风板3通过转动轴4在杀青机本体1上转动，转动轴4带动固定块5转动，到达合适的位置后，松开卡柱6，复位弹簧8弹性伸长，复位弹簧8通过活动块7带动卡柱6移动，卡柱6进入相匹配的卡槽10内，固定转动轴4，从而固定挡风板3，依次调整各个挡风板3，本发明结构简单，操作方便，满足不同方向出风的需求，满足人们的需求。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
