一种新型高效红薯清洗装置的制作方法

本实用新型涉及红薯清洗设备技术领域，更具体的是涉及一种新型高效红薯清洗装置。

背景技术：

红薯又名红玉、甘薯、番薯、番芋、山药河北、地瓜北方、红苕、线苕、白薯、金薯、甜薯等。

红薯在加工生产过程中，清洗是一个很重要的步骤，传统红薯清洗主要采用手工清洗，其劳动强度大，清洗效率低。而在红薯产品加工厂，红薯的清洗主要有手工清洗和红薯清洗机。

目前，红薯清洗机有螺旋式清洗机等，螺旋式红薯清洗机，是由电机带动铁板螺旋绞龙在圆筒中转动，红薯由圆筒右端的进料口装入，圆筒上面淋入自来水，圆筒的下面排出污水，经铁板螺旋绞龙搅拌推进，从左端的出料口排出，落入下一加工机械内，来达到清洗上料的目的。该机上料效果好，且持续均匀，但清洗效果不好，具体表现在以下几方面:1、红薯上粘的黏泥洗不干净； 2、红薯中夹杂的小砖石、砂礓块易被铁板螺旋绞龙推到出料口落入下一加工机械内，造成下一加工机械损坏和产生出的红薯食品砂齿、碜牙。

如何解决上述技术问题成了本领域技术人员的努力方向。

技术实现要素：

本实用新型为了克服上述技术不足，提供一种的带新型高效红薯清洗装置。

本实用新型为了实现上述目的具体采用以下技术方案：

一种新型高效红薯清洗装置，包括初级清洗送料装置和深度滤沙除杂除杂除杂装置，所述的初级清洗送料装置包括机架A和安装在机架A内的横截面为U形的清洗槽，清洗槽的壁上均布有若干漏沙小孔，机架A上方设置有用于盖住清洗槽开口的盖板，盖板一端设置有进料口，清洗槽内部纵向设置有搅拌轴，搅拌轴上均布有多根搅拌杆，搅拌杆末端连接有搅拌叶片，清洗槽的两端均设置有用于安装搅拌轴的挡板，远离进料口的挡板上设置有出料口，出料口与深度滤沙除杂除杂除杂装置连通。

进一步地，所述的深度滤沙除杂除杂除杂装置包括机架B和安装在机架B内的旋转滚筒，所述的旋转滚筒包括两端的环形安装座和环形安装座之间按圆周均布的多条钢筋，多条钢筋外等间距的套设有多个固定环。

进一步地，所述的出料口与旋转滚筒内部连通。

进一步地，所述的清洗槽的最低点高于机架A的最低点。

进一步地，还包括电机，电机输出端连接有皮带盘A，所述的搅拌轴一端延伸出清洗槽连接有皮带盘B，皮带盘A和 皮带盘B之间连接有V型带。

进一步地，所述的盖板中心开设置有减重方形孔，减重方形孔内部镶嵌有不锈钢网，不锈钢网由纵横交错的钢丝编制而成，钢丝的直径为1~3.5mm

本实用新型的有益效果如下：

本实用新型，结构简单，待清洗的红薯冲加料口进入初级清洗送料装置内清洗，大部分泥沙从U形的清洗槽的漏沙小孔过滤出去，经过初级清洗的红薯从出料口进入深度滤沙除杂除杂除杂装置的旋转滚筒进一步清洗滤沙，通过初级清洗送料装置和深度滤沙除杂除杂除杂装置两个装置的双重清洗，清洗滤沙效果好，提高了红薯清洗的质量，具有很大的市场价值，适于推广应用。

附图说明

图1是本实用新型的结构示意图 ；

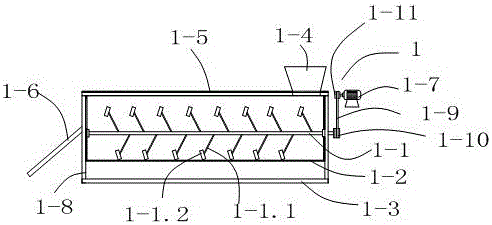

图2是初级清洗送料装置的结构示意图；

图3是图2的局部剖视图；

图4是盖板的结构示意图；

附图标记说明：1-初级清洗送料装置，1-1-搅拌轴，1-2-清洗槽，1-3-机架A，1-4-进料口，1-5-盖板，1-6-出料口，1-7-电机，1-8-挡板，1-9-V型带，1-10-皮带盘B，1-11-皮带盘A，2-深度滤沙除杂除杂除杂装置，2-1-旋转滚筒，2-1.1-固定环，2-2-机架B。

具体实施方式

为了本技术领域的人员更好的理解本实用新型，下面结合附图和以下实施例对本实用新型作进一步详细描述。

实施例1

如图1到4所示，本实施例提供一种新型高效红薯清洗装置，包括初级清洗送料装置1和深度滤沙除杂除杂除杂装置2，所述的初级清洗送料装置1包括机架A1-3和安装在机架A1-3内的横截面为U形的清洗槽1-2，清洗槽1-2的壁上均布有若干漏沙小孔，机架A1-3上方设置有用于盖住清洗槽1-2开口的盖板1-5，盖板1-5一端设置有进料口1-4，清洗槽1-2内部纵向设置有搅拌轴1-1，搅拌轴1-1上均布有多根搅拌杆1-1.1，搅拌杆1-1.1末端连接有搅拌叶片1-1.2，清洗槽1-2的两端均设置有用于安装搅拌轴1-1的挡板1-8，远离进料口1-4的挡板1-8上设置有出料口1-6，出料口1-6与深度滤沙除杂除杂除杂装置2连通。

本实施例中，待清洗的红薯冲加料口进入初级清洗送料装置内清洗，大部分泥沙从U形的清洗槽的漏沙小孔过滤出去，经过初级清洗的红薯从出料口进入深度滤沙除杂除杂除杂装置的旋转滚筒进一步清洗滤沙，通过初级清洗送料装置和深度滤沙除杂除杂除杂装置两个装置的双重清洗，清洗滤沙效果好，提高了红薯清洗的质量，具有很大的市场价值，适于推广应用。

实施例2

本实施例是在实施例1的基础上做了进一步优化，具体是：

所述的深度滤沙除杂除杂除杂装置2包括机架B2-2和安装在机架B2-2内的旋转滚筒2-1，所述的旋转滚筒2-1包括两端的环形安装座和环形安装座之间按圆周均布的多条钢筋，多条钢筋外等间距的套设有多个固定环2-1.1。

所述的出料口1-6与旋转滚筒2-1内部连通。

所述的清洗槽1-2的最低点高于机架A1-3的最低点。

实施例3

不能实施例实在实施例1或2的基础上做了进一步优化，具体是：

还包括电机1-7，电机1-7输出端连接有皮带盘A1-11，所述的搅拌轴1-1一端延伸出清洗槽1-2连接有皮带盘B1-10，皮带盘A1-11和 皮带盘B1-10之间连接有V型带1-9。

所述的盖板1-5中心开设置有减重方形孔1-5.1，减重方形孔1-5.1内部镶嵌有不锈钢网1-5.2，不锈钢网1-5.2由纵横交错的钢丝编制而成，钢丝的直径为1~3.5mm。

以上所述，仅为本实用新型的较佳实施例，并不用以限制本实用新型，本实用新型的专利保护范围以权利要求书为准，凡是运用本实用新型的说明书及附图内容所作的等同结构变化，同理均应包含在本实用新型的保护范围内。
