一种膨化食品调料加热循环装置的制作方法

本实用新型涉及食品加工领域，具体涉及一种膨化食品调料加热循环装置。

背景技术：

膨化食品是一种以谷物、薯类或豆类为主要原料，经焙烤、油炸、微波或挤压等方式膨化而制成的体积明显增大，具有一定酥松度的膨化食品。由于这类食品的组织结构多孔蓬松，口感香脆、酥甜，很惹孩子们的喜爱。膨化食品是六十年代末出现的一种新型食品，国外又称挤压食品、喷爆食品、轻便食品等。食品企业在生产膨化食品时，需要加入调味料，目前调料加热装置存在着需要不断加热导致浪费能源，以及调料输出管内的调料在暂停生产时产生凝固的情况，影响生产效率。

技术实现要素：

本实用新型要解决的技术问题是提供一种膨化食品调料加热循环装置，解决了现有技术调料加热装置存在浪费能源以及可能影响生产效率的问题。

本实用新型通过以下技术方案实现：

一种膨化食品调料加热循环装置，包括加热搅拌装置以及循环装置，所述加热搅拌装置包括罐体、加热装置以及搅拌装置，所述循环装置包括连通于罐体底部的输出管、设于输出管上的输出泵与电磁阀以及连通于罐体顶部的循环管，循环管连通于输出管位于输出泵与电磁阀之间的管体上。

本实用新型进一步改进方案是，所述加热装置设于罐体的下部，加热装置包括设于罐体侧壁上的固定座以及设于固定座上的圆环形加热管。

本实用新型更进一步改进方案是，所述搅拌装置包括转动连接于罐体上的转轴以及设于转轴底部的搅拌杆，搅拌杆呈回字形，且回字形的一直竖直边与转轴固定连接。

本实用新型更进一步改进方案是，所述搅拌杆的水平长度小于圆环形加热管的圆环内径。

本实用新型更进一步改进方案是，所述罐体的底部设有测温头。

本实用新型更进一步改进方案是，所述测温头通过控制装置与加热装置以及电磁阀的开关相连。

本实用新型更进一步改进方案是，所述输出管与加料罐相连通，加料罐的底部与搅拌罐相连通。

本实用新型与现有技术相比，具有如下优点：

本实用新型结构简单，加热装置对罐体内的调料进行加热，搅拌装置搅拌罐体内的调料使得调料的温度均匀，测温头对调料进行测温，当调料到达所需温度时，加热装置停止加热，并且如果此时处于生产时，电磁阀为打开状态，由输出泵经由输出管向加料罐输入调料；如果此时正暂停生产，电磁阀为关闭状态，由输出泵经由输出管以及循环管使得输出管的调料处于循环流动状态，避免输出管内的调料凝固，从而保证生产顺利进行。

下面结合附图和实施例对本实用新型做进一步的说明。

附图说明

图1为本实用新型的结构示意图。

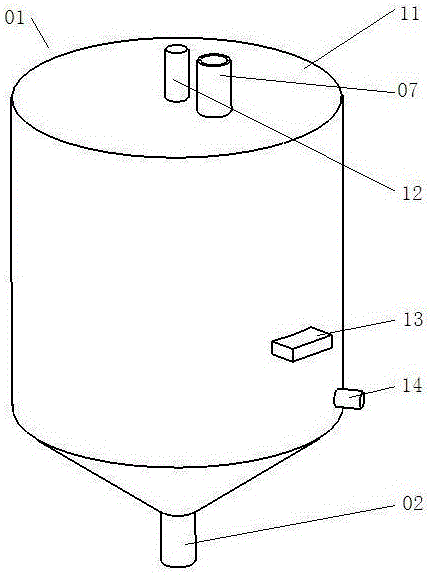

图2为罐体的示意图。

图3为图2的剖视图。

具体实施方式

如图1、图2以及图3所示，本实用新型包括加热搅拌装置01以及循环装置，所述加热搅拌装置01包括罐体11、加热装置13以及搅拌装置，所述循环装置包括连通于罐体11底部的输出管02、设于输出管02上的输出泵03与电磁阀06以及连通于罐体11顶部的循环管07，循环管07连通于输出管02位于输出泵03与电磁阀06之间的管体上，所述加热装置13设于罐体11的下部，加热装置13包括设于罐体11侧壁上的固定座以及设于固定座上的圆环形加热管，所述搅拌装置包括转动连接于罐体11上的转轴12以及设于转轴12底部的搅拌杆15，搅拌杆15呈回字形，且回字形的一直竖直边与转轴固定连接，所述搅拌杆15的水平长度小于圆环形加热管的圆环内径，所述罐体11的底部设有测温头14，所述测温头14通过控制装置与加热装置13以及电磁阀06的开关相连，所述输出管02与加料罐05相连通，加料罐05的底部与搅拌罐04相连通。

应当指出的是，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
