一种月饼用压型模具的制作方法

本实用新型涉及食品加工技术领域，具体为一种月饼用压型模具。

背景技术：

月饼是中秋节的传统食品，深受中国各族人民的喜爱，自从问世以来，对月饼的改进都是在材质和做法上做变化，但形状或结构上的改变并不大。在做月饼时，为了月饼的美观，人们往往在月饼顶部压印花纹结构，压印花纹结构会使用到月饼模具，月饼顶部花纹结构取决于模具的花纹结构，传统的月饼顶部花纹结构一般都过于精细复杂，在月饼制作过程中不易脱模，且只能单独做一种模型，不可以随意更换，浪费成本，为此我们提出一种月饼用压型模具。

技术实现要素：

本实用新型的目的在于提供一种月饼用压型模具，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种月饼用压型模具，包括手柄，所述手柄通过连接杆贯通筒体连接有压板，所述连接杆外侧设有外螺纹，所述压板位于筒体的内腔，所述压板的中部设有螺口，且所述螺口的内壁设有与外螺纹匹配的内螺纹，所述压板的左右两侧设有凸块，所述筒体的内壁两侧设有与凸块匹配的滑槽，所述连接杆的外侧套接有弹簧，所述筒体的左右两侧设有固定块，所述固定块的外侧均通过销轴连接有挂钩。

优选的，所述手柄的上端左右两侧设有凹槽，且凹槽的大小与挂钩的大小相同。

优选的，所述筒体的内腔底端设有垫片。

与现有技术相比，本实用新型的有益效果是：该月饼用压型模具，通过手柄连接连接杆推动压板，螺口与连接杆配合，保证了可以随意更换，降低了加工成本，不需要购买大量的模具模型，且通过销轴连接的挂钩可以固定手柄，在更换的时候非常省力方便，操作简单，对比现有的技术，本装置结构优势明显，节约成本，更换方便，以后推广具有市场竞争力。

附图说明

图1为本实用新型结构示意图；

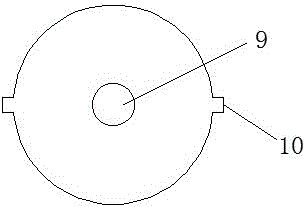

图2为本实用新型部分俯视结构示意图；

图3为本实用新型部分俯视结构示意图。

图中：1筒体、2挂钩、3固定块、4销轴、5压板、6弹簧、7连接杆、8手柄、9螺口、10凸块、11滑槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种月饼用压型模具，包括手柄8，所述手柄8通过连接杆7贯通筒体1连接有压板5，所述连接杆7外侧设有外螺纹，所述压板5位于筒体1的内腔，所述压板5的中部设有螺口9，且所述螺口9的内壁设有与外螺纹匹配的内螺纹，所述压板5的左右两侧设有凸块10，所述筒体1的内壁两侧设有与凸块10匹配的滑槽11，所述连接杆7的外侧套接有弹簧6，所述筒体1的左右两侧设有固定块3，所述固定块3的外侧均通过销轴4连接有挂钩2。

进一步的，所述手柄8的上端左右两侧设有凹槽，且凹槽的大小与挂钩2的大小相同，为了卡接的更加稳定，通过设有的凹槽与之匹配，不影响整体结构的使用，还在原有基础上起到更稳定的作用。

进一步的，所述筒体1的内腔底端设有垫片，避免长时间使用更换，造成内部的摩擦，对模具本身或者筒体1内腔进行摩擦，会造成松动的现象，影响月饼的制作。

该月饼用压型模具，通过手柄7连接连接杆7推动压板5，螺口9与连接杆7配合，保证了可以随意更换，降低了加工成本，不需要购买大量的模具模型，且通过销轴4连接的挂钩2可以固定手柄8，在更换的时候非常省力方便，操作简单，对比现有的技术，本装置结构优势明显，节约成本，更换方便，以后推广具有市场竞争力。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
