代乳粉速溶及牛奶酸化全自动巴氏消毒机的制作方法

本实用新型属于犊牛饲喂设备，具体涉及一种代乳粉速溶及牛奶酸化全自动巴氏消毒机。

背景技术：
：

目前，许多牧场为了节约成本，选择使用代乳粉来饲喂犊牛，但是，如何将代乳粉均匀的溶解开就变成了牧场的难题。一般情况下，牧场选用普通的敞口容器来溶解，人工搅动很容易使代乳粉产生凝结块，溶解的不均匀还要耗费很长的时间来搅动。为此，申请人设计出一种专门用于代乳粉速溶及牛奶酸化的全自动巴氏消毒机。

技术实现要素：
：

本实用新型的目的旨在针对存在的上述问题，提供一种代乳粉速溶及牛奶酸化的全自动巴氏消毒机，可迅速溶解开代乳粉，同时酸化牛奶，延长牛奶的存贮时间。

为解决上述技术问题，本实用新型采取以下技术方案：

一种代乳粉速溶及牛奶酸化的全自动巴氏消毒机，包括储奶罐，储奶罐一侧下端连接有奶泵，另一侧安装有巴氏消毒装置；储奶罐上设有奶罐盖，奶罐盖上安装有搅拌电机和U型提手，奶罐盖内壁上安装有搅拌桨和喷头，搅拌电机与搅拌桨连接；储奶罐底部设有进水口，奶泵通过管道Ⅰ与进水口相连，奶泵另一端上通过管道Ⅱ连接于奶罐盖内壁的喷头上。

上述巴氏消毒装置包括膨胀罐，膨胀罐与注水器连接，注水器上设有排气阀和安全阀，注水器下端连接加热器，加热器下端连接两组水泵，两组水泵通过管道Ⅲ连接于板式换热器上，板式换热器的一端安装有冷却电磁阀；板式换热器安装固定在储奶罐的外壁上，通过管道Ⅳ分别连接于储奶罐和注水器上；加热器为两个加热管。

上述奶罐盖上设有可视窗口，便于观察代乳粉进行速溶时的情况。

上述U型提手的提起端设有一支架，另一端固定安装在储奶罐的外壁上。

上述储奶罐内设有液位探头。

本实用新型的代乳粉速溶及牛奶酸化全自动巴氏消毒机在溶解时利用奶泵，通过高压产生冲浪湍流的效果，利用水的冲力拍碎代乳粉颗粒，很快将粉末状的代乳粉溶解开。制作酸化奶的时候不需要多加水，只通过加药器加酸就可以，通过酸化牛奶来延长牛奶的存贮时间。因此，该消毒机可自动迅速进行代乳粉溶解，溶解均匀，并进行牛奶的酸化，延长牛奶的存贮时间。

同时，本实用新型的消毒机根据巴氏德低温杀菌原理通过巴氏消毒装置，可将代乳粉速溶及酸化的同时进行灭菌消毒，即使牛奶加热至62-65℃，保持30min。该消毒机的巴氏消毒装置内有液位探头，一旦罐体里的牛奶低于液位探头的高度，系统会自动打奶进行巴氏消毒和酸化。因此，该消毒机使用操作方便，提高了犊牛饲喂效率，节省了大量的人力劳动。

附图说明：

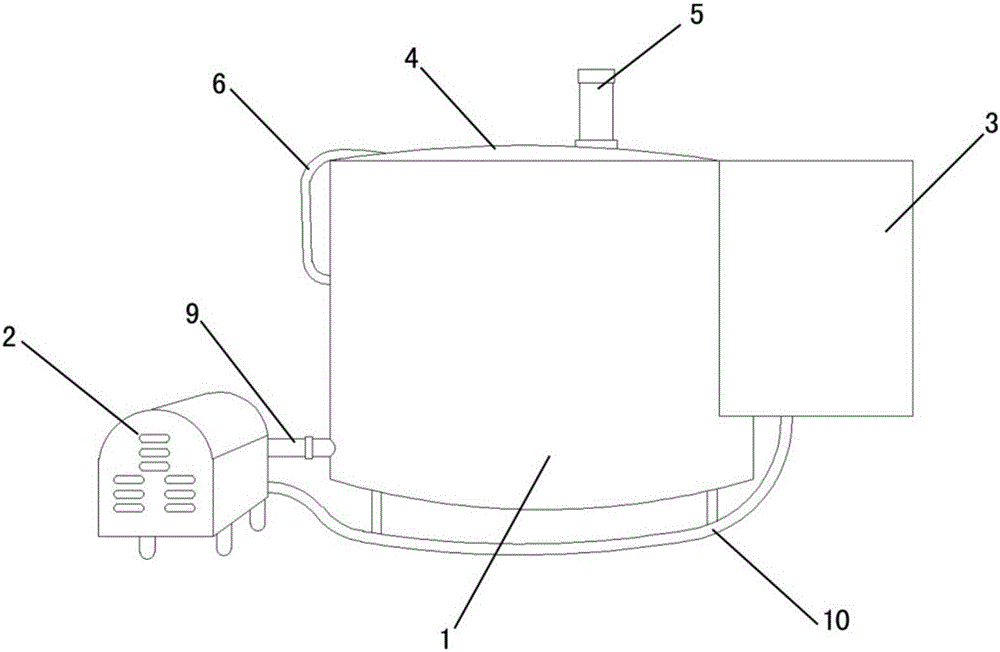

图1是本实用新型代乳粉速溶及牛奶酸化全自动巴氏消毒机的结构示意图；

图2是本实用新型代乳粉速溶及牛奶酸化全自动巴氏消毒机的正视图；

图3是本实用新型代乳粉速溶及牛奶酸化全自动巴氏消毒机的俯视图；

图4是本实用新型中所述巴氏消毒装置的结构示意图；

图中：1-储奶罐，2-奶泵，3-巴氏消毒装置，4-奶罐盖，5-搅拌电机，6-U型提手，7-搅拌桨，8-喷头，9-管道Ⅰ，10-管道Ⅱ，11-膨胀罐，12-注水器，13-排气阀，14-安全阀，15-加热器，16-水泵，17-管道Ⅲ，18-板式换热器，19-冷却电磁阀，20-管道Ⅳ，21-加热管，22-可视窗口，23-支架。

具体实施方式：

下面结合附图及具体实施方式对本实用新型的技术方案进行详细说明。

如图1～图4所示，一种代乳粉速溶及牛奶酸化的全自动巴氏消毒机，包括储奶罐1，储奶罐1一侧下端连接有奶泵2，另一侧安装有巴氏消毒装置3；储奶罐1上设有奶罐盖4，奶罐盖4上安装有搅拌电机5和U型提手6，奶罐盖4内壁上安装有搅拌桨7和喷头8，搅拌电机5与搅拌桨7连接；储奶罐1底部设有进水口，奶泵2通过管道Ⅰ9与进水口相连，奶泵2另一端通过管道Ⅱ10连接于奶罐盖4内壁的喷头8上；所述奶罐盖4上设有可视窗口22，便于观察代乳粉进行速溶时的情况；所述U型提手6的提起端设有一支架23，另一端固定安装在储奶罐1的外壁上。

所述巴氏消毒装置3包括膨胀罐11，膨胀罐11与注水器12连接，注水器12上设有排气阀13和安全阀14，注水器12下端连接加热器15，加热器15下端连接两组水泵16，两组水泵16通过管道Ⅲ17连接于板式换热器18上，板式换热器18的一端安装有冷却电磁阀19；板式换热器18安装固定在储奶罐1的外壁上，通过管道Ⅳ20分别连接于储奶罐1和注水器12上；加热器15为两个加热管21。

所述储奶罐1内设有液位探头，一旦罐体里的牛奶低于液位探头的高度，系统会自动打奶进行巴氏消毒和酸化。

溶解代乳粉的过程：先将代乳粉加入到储奶罐1中，奶泵2泵入水于喷头8通过高压产生冲浪湍流的效果，利用水的冲力拍碎代乳粉颗粒，同时，搅拌电机5带动搅拌桨7进行搅拌，防止牛奶和水分离，迅速将粉末状的代乳粉溶解均匀。

制作酸化奶的过程：将巴氏消毒后的牛奶晾凉，直接加入酸化剂，由巴氏消毒装置3自动控制温度加热至40℃(38-49℃)，进行酸化20h,通过酸化的牛奶保质期能够延长至3-5天。
