一种豆腐皮加工调节机构的制作方法

本实用新型属于豆腐皮加工领域，特别是涉及一种豆腐皮加工调节机构。

背景技术：

豆腐是最常见的豆制品，通过豆腐再加工成豆腐干或豆腐皮等，豆制品蛋白质含量高，营养价值高，常年生产，颇为人们喜爱，豆腐是我国素食菜肴的主要原料，但是传统的加工设备搅脑机通过输送管道直接放浆，初步形成的豆腐脑凝胶通过出料斗直接输送到成型机上，从而导致加工的豆腐皮厚度难以控制，豆腐皮厚薄不均匀等。

技术实现要素：

本实用新型的目的在于：为克服现有技术的不足，提供一种结构简单，能够简单方便的控制豆腐皮厚度，使豆腐皮厚薄均匀一致的豆腐皮加工调节机构。

为实现上述目的，本实用新型的技术方案为：

一种豆腐皮加工调节机构，包括搅脑机、机架、输送管、成型机、出料斗、电机和圆杆，所述搅脑机安装在机架上，输送管的一端与搅脑机底部连接，向下倾斜的出料斗设置在成型机端部的台面上，所述出料斗中设有滚动柱，滚动柱穿过出料斗两侧通过轴承固定在成型机两侧，滚动柱的一端直接与电机连接，电机通过电机固定座安装在成型机侧面，所述输送管的另一端置于出料斗中滚动柱的上侧，所述圆杆置于出料斗中滚动柱的下侧，所述圆杆穿过焊接在出料斗两侧上的两个固定圈，圆杆的两端通过底座固定在成型机两侧上。

进一步的，所述滚动柱的表面上设有沿轴向的凹凸槽。

进一步的，所述电机为变频电机。

进一步的，所述滚动柱与圆杆平行。

由于采用了上述方案，本实用新型的有益效果在于：解决了现有技术问题，本实用新型在出料斗中增加了滚动柱，滚动柱表面上设有沿轴向的凹凸槽，滚动柱通过电机带动，豆腐脑凝胶通过出料斗内上方的输送管流到出料斗中，滚动柱转动速度越快，从出料斗中流到成型机上的豆腐脑凝胶就越多，加工出的豆腐皮就越厚，反之滚动柱转动速度越慢，从出料斗中流到成型机上的豆腐脑凝胶就越少，加工出的豆腐皮就越薄，通过调节滚动柱转动速度，从而有效的调控了豆腐皮的厚度，操作简单方便，而且使得加工出的豆腐皮厚度均匀一致，提高了产品质量。

附图说明

图1是本实用新型的主视图。

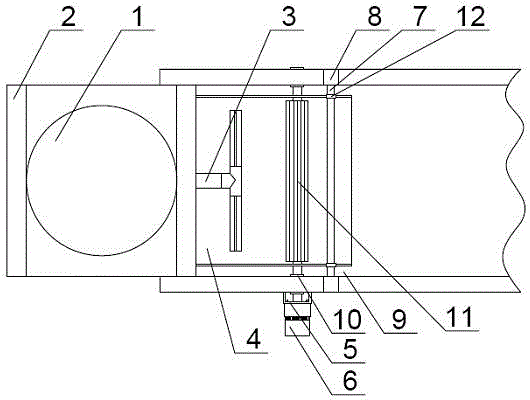

图2是本实用新型的俯视图。

附图标记：1-搅脑机，2-机架，3-输送管，4-出料斗，5-电机固定座，6-电机，7-圆杆，8-底座，9-成型机，10-轴承，11-滚动柱，12-固定圈。

具体实施方式

实施例：结合图1、图2，一种豆腐皮加工调节机构，包括搅脑机1、机架2、输送管3、成型机9、出料斗4、电机6和圆杆7，所述搅脑机1安装在机架2上，输送管3的一端与搅脑机1底部连接，向下倾斜的出料斗4设置在成型机9端部的台面上，所述出料斗4中设有滚动柱11，滚动柱11穿过出料斗4两侧通过轴承10固定在成型机9两侧，滚动柱11的一端直接与电机6连接，电机6通过电机固定座5安装在成型机9侧面，所述输送管3的另一端置于出料斗4中滚动柱11的上侧，所述圆杆7置于出料斗4中滚动柱11的下侧，所述圆杆7穿过焊接在出料斗4两侧上的两个固定圈12，圆杆7的两端通过底座8固定在成型机9两侧上。

本实施例中所述滚动柱11的表面上设有沿轴向的凹凸槽。

本实施例中所述电机6为变频电机6。

本实施例中所述滚动柱11与圆杆7平行。
