一种用于生产铁观音的揉捻机的制作方法

本实用新型是一种用于生产铁观音的揉捻机，属于揉捻机领域。

背景技术：

一种可保持茶叶纤维组织不致破坏，且能确保茶叶品质均一，操作简便之茶叶揉捻机，对茶叶进行揉捻及压缩，并配合卷布杆，将布质袋自动绕卷成结，令布质袋之容置空间逐渐缩小，达到对茶叶双重揉捻及缩小体积之功能。

现有揉捻机大多只进行一次揉捻，无法彻底的改变茶叶外形，有的揉捻的力度不够，也无法改变茶叶外形，无法对内质造成一定的影响，现有揉捻机大多结构单一，靠人工来进行操作。

技术实现要素：

针对现有技术存在的不足，本实用新型目的是提供一种用于生产铁观音的揉捻机，以解决现有揉捻机大多只进行一次揉捻，无法彻底的改变茶叶外形，有的揉捻的力度不够，也无法改变茶叶外形，无法对内质造成一定的影响，现有揉捻机大多结构单一，靠人工来进行操作的问题。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种用于生产铁观音的揉捻机，其结构包括：压力杆、操作台、操作面板、固定杆、揉捻装置、前罩壳、把手、隔板、支撑架、固定装置、调节器、电机、机架；所述压力杆与调节器活动连接，所述操作台固定设有操作面板，所述固定杆与揉捻装置固定连接，所述揉捻装置活动设有前罩壳，所述隔板与机架固定连接，所述固定装置与支撑架固定连接，所述操作台与支撑架固定连接，所述前罩壳与机架活动连接，所述电机与操作台活动连接，所述揉捻装置包括：揉捻杆、物料箱、过滤网，所述揉捻杆与物料箱固定连接，所述物料箱活动设有过滤网，所述固定装置与物料箱活动连接。

进一步地，所述操作台与揉捻装置通过固定杆固定连接。

进一步地，所述操作面板与电机活动连接。

进一步地，所述揉捻装置固定设有把手。

进一步地，所述揉捻装置与隔板固定连接。

进一步地，所述支撑架与机架固定连接。

进一步地，所述调节器与操作台固定连接。

本实用新型的有益效果：本实用新型具有自动化的操作，节省了人力，还可以调节揉捻的程度，避免人工操作的揉捻不到位的问题，揉捻过后还能对茶叶进行水分的过滤，避免水分使茶叶的形状变样，保护内质的质量，更适合大型茶叶生产中的使用，大大提高了揉捻的效率，且更为方便易操作。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

图1为本实用新型一种的结构示意图；

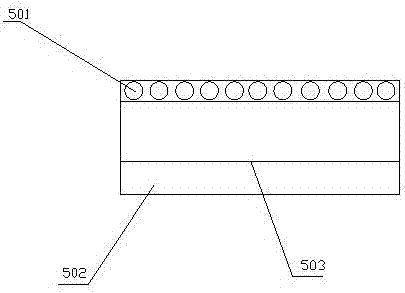

图2为本实用新型一种的结构示意图；

图中：1-压力杆、2-操作台、3-操作面板、4-固定杆、5-揉捻装置、6-前罩壳、7-把手、8-隔板、9-支撑架、10-固定装置、11-调节器、12-电机、13-机架；501-揉捻杆、502-物料箱、503-过滤网。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1、图2，本实用新型提供一种技术方案：一种用于生产铁观音的揉捻机，其结构包括：压力杆1、操作台2、操作面板3、固定杆4、揉捻装置5、前罩壳6、把手7、隔板8、支撑架9、固定装置10、调节器11、电机12、机架13；所述压力杆1与调节器11活动连接，所述操作台2固定设有操作面板3，所述固定杆4与揉捻装置5固定连接，所述揉捻装置5活动设有前罩壳6，所述隔板8与机架13固定连接，所述固定装置10与支撑架9固定连接，所述操作台2与支撑架9固定连接，所述前罩壳6与机架13活动连接，所述电机12与操作台2活动连接，所述揉捻装置5包括：揉捻杆501、物料箱502、过滤网503，所述揉捻杆501与物料箱502固定连接，所述物料箱502活动设有过滤网503，所述固定装置10与物料箱502活动连接，所述操作台2与揉捻装置5通过固定杆4固定连接，所述操作面板3与电机12活动连接，所述揉捻装置5固定设有把手7，所述揉捻装置5与隔板8固定连接，所述支撑架9与机架13固定连接，所述调节器11与操作台2固定连接。

在进行使用时，将加热杀青完的茶叶放置到揉捻装置5上，然后通过操作面板3对揉捻装置5进行控制，可以通过压力杆1与调节器11，来调节揉捻杆501的排列间隙；茶叶通过揉捻杆501的挤压后，落到物料箱502，物料箱502设有隔板，能对水进行过滤；可以进行多次的揉捻；本实用新型具有自动化的操作，节省了人力，还可以调节揉捻的程度，避免人工操作的揉捻不到位的问题，揉捻过后还能对茶叶进行水分的过滤，避免水分使茶叶的形状变样，保护内质的质量，更适合大型茶叶生产中的使用，大大提高了揉捻的效率，且更为方便易操作。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
