一种能够彻底分离且不损伤果仁的核桃脱壳机的制作方法

本实用新型涉及一种农业机械设备，具体是一种能够彻底分离且不损伤果仁的核桃脱壳机。

背景技术：

核桃脱壳机是用来对核桃进行脱壳的机械，以前的核桃脱壳机内均采用 2mm左右直径的钢丝绳进行旋转打击核桃外壳，进行脱壳作业。很容易将核桃内核一起打碎，损耗率大概有 20％，且以前的核桃脱壳机不具备调整核桃在核桃脱壳机内的停留时间的能力，不能更好的控制核桃脱壳的程度，但是在以上问题中，果壳与果仁不能够彻底分离，脱壳过程中产生大量的噪音。

技术实现要素：

本实用新型的目的在于提供一种能够彻底分离且不损伤果仁的核桃脱壳机，以解决上述背景技术中提出的问题。

为解决上述技术问题，本实用新型提供了如下技术方案：

一种能够彻底分离且不损伤果仁的核桃脱壳机，包括脱壳机、第二电机和第一底座；所述脱壳机顶部设置有进料口；所述进料口与脱壳机焊接在一起；所述第二电机设置在脱壳机右侧，且通过转轴与滚筒固定连接在一起；所述转轴通过轴承与第二电机固定连接在一起，且通过基座与脱壳机固定连接在一起；所述基座设置有两个；所述滚筒上设置有脱壳钢丝、滚筒端盖和螺纹推进器，且设置在脱壳机内部；所述脱壳钢丝设置有多个，且由细钢丝刷软头和连接钢丝组成；所述螺纹推进器设置有多个；所述第二电机底部设置有第二电机支撑板；所述第二电机支撑板底部设置有加强筋；所述加强筋与脱壳机固定连接在一起；所述脱壳机内部设置有花生筛选盘和碎屑筛选盘；所述花生筛选盘内部设置有花生筛孔，且右侧顶部设置有鼓风机；所述鼓风机通过转轴与第一电机固定连接在一起；所述第一电机设置在脱壳机外部，且与脱壳机固定连接在一起；所述花生筛孔设置有多个；所述碎屑筛选盘内部设置有碎屑筛孔；所述碎屑筛孔设置有多个；所述花生筛选盘与碎屑筛选盘底部均设置有振动器；所述振动器设置有两个；所述脱壳机左侧设置有花生壳收集管和花生收集管；所述第一底座底部设置有移动减震装置；所述移动减震装置设置有四个，且由车轮、三角分叉、垫板、螺纹杆、弹簧柱、弹簧和第二底座组成；所述三角分叉左端设置有车轮，且右端设置有垫板；所述车轮设置有四个；所述螺纹杆设置有四个；所述弹簧柱与第二底座套接在一起；所述弹簧设置在移动减震装置上。

作为本实用新型进一步的方案：所述滚筒端盖设置在滚筒右侧。

作为本实用新型再进一步的方案：所述垫板设置有四个。

与现有技术相比，本实用新型的有益效果是：

本实用新型结构简单，设计合理，能够调整核桃在脱壳机内的停留时间的能力，从而更好的控制核桃脱壳的程度，采用分离装置使果壳与果仁彻底分离，使用移动减震装置避免产生大量的噪音，且能够自由移动脱壳机。

附图说明

图1为能够彻底分离且不损伤果仁的核桃脱壳机的结构示意图。

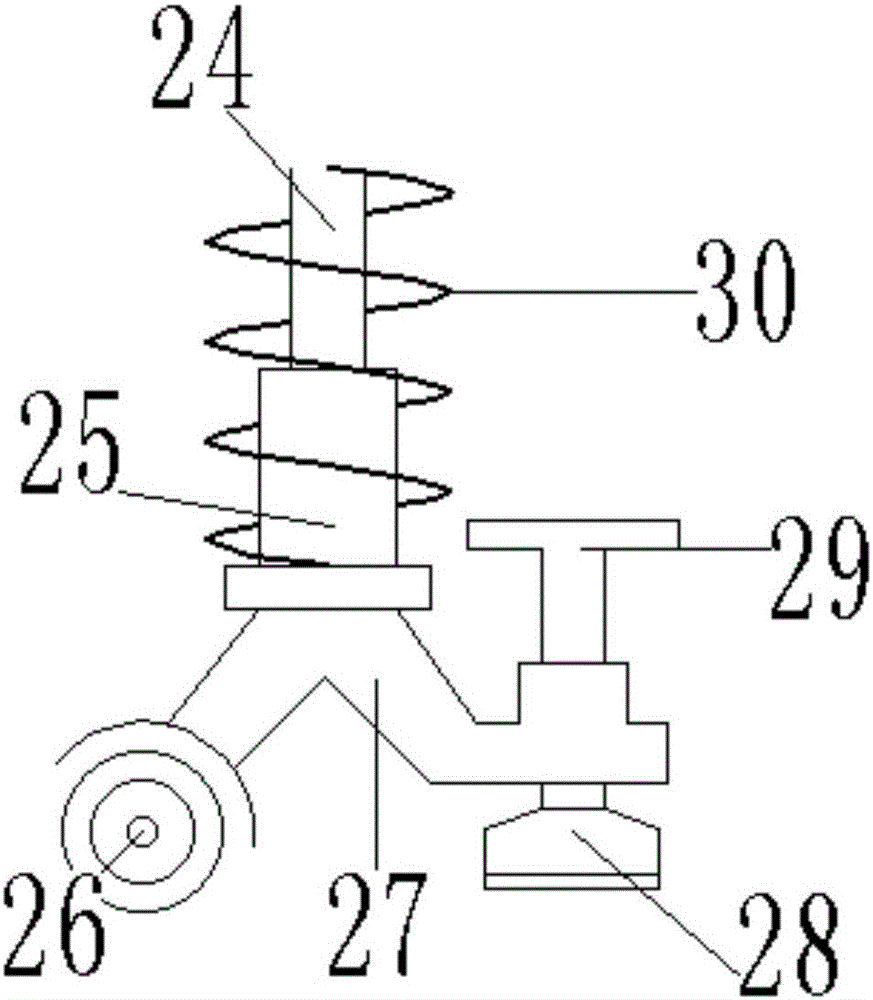

图2为能够彻底分离且不损伤果仁的核桃脱壳机中移动减震装置的结构示意图。

图3为能够彻底分离且不损伤果仁的核桃脱壳机中脱壳钢丝的结构示意图

图中：1-进料口，2-螺纹推进器，3-脱壳钢丝，4-脱壳机，5-基座，6-转轴，7-滚筒，8-花生壳收集管，9-花生收集管，10-碎屑筛选盘，11-碎屑筛孔，12-振动器，13-第一底座，14-移动减震装置，15-花生筛孔，16-花生筛选盘，17-鼓风机，18-第一电机，19-加强筋，20-第二电机支撑板，21-第二电机，22-轴承，23-滚筒端盖，24-弹簧柱，25-第二底座，26-车轮，27-三角分叉，28-垫板，29-螺纹杆，30-弹簧，31-细钢丝刷软头，32-连接钢丝。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-3，本实施例提供了一种能够彻底分离且不损伤果仁的核桃脱壳机，包括脱壳机4、第二电机21和第一底座13；所述脱壳机4顶部设置有进料口1，用来脱壳；所述进料口1与脱壳机4焊接在一起，用来放入核桃；所述第二电机21设置在脱壳机4右侧，且通过转轴6与滚筒7固定连接在一起，用来提供动力；所述转轴6通过轴承22与第二电机21固定连接在一起，且通过基座5与脱壳机4固定连接在一起，用来转动滚筒7；所述基座5设置有两个，用来固定转轴6；所述滚筒7上设置有脱壳钢丝3、滚筒端盖23和螺纹推进器2，且设置在脱壳机4内部，用来转动脱壳；所述脱壳钢丝3设置有多个，且由细钢丝刷软头31和连接钢丝32组成，用来脱壳；所述滚筒端盖23设置在滚筒7右侧，用来保护滚筒7；所述螺纹推进器2设置有多个，将脱壳后的果仁快速流出，减少在脱壳钢丝3上的停留时间；所述第二电机21底部设置有第二电机支撑板20；所述第二电机支撑板20底部设置有加强筋19，用来支撑第二电机21；所述加强筋19与脱壳机4固定连接在一起，用来加强第二电机21的稳定性；所述脱壳机4内部设置有花生筛选盘16和碎屑筛选盘10；所述花生筛选盘16内部设置有花生筛孔15，且右侧顶部设置有鼓风机17，用来分离花生与果壳；所述鼓风机17通过转轴与第一电机18固定连接在一起，将花生壳吹进花生壳收集管8内；所述第一电机18设置在脱壳机4外部，且与脱壳机4固定连接在一起，用来提供动力；所述花生筛孔15设置有多个，能够使花生从花生筛孔15中掉落到碎屑筛选盘10；所述碎屑筛选盘10内部设置有碎屑筛孔11，用来分离碎屑与花生；所述碎屑筛孔11设置有多个，能够使碎屑从碎屑筛孔11中掉落到脱壳机4底部；所述花生筛选盘16与碎屑筛选盘10底部均设置有振动器12；所述振动器12设置有两个，用来振动花生筛选盘16和碎屑筛选盘10；所述脱壳机4左侧设置有花生壳收集管8和花生收集管9；所述第一底座13底部设置有移动减震装置14，用来承接脱壳机4；所述移动减震装置14设置有四个，且由车轮26、三角分叉27、垫板28、螺纹杆29、弹簧柱24、弹簧30和第二底座25组成，避免脱壳机4在脱壳过程中幅度过大；所述三角分叉27左端设置有车轮26，且右端设置有垫板28，用来固定脱壳机4；所述车轮26设置有四个，用来移动脱壳机4；所述垫板28设置有四个，用来固定脱壳机4；所述螺纹杆29设置有四个，向上转动螺纹杆29，可以使脱壳机4移动，向下转动螺纹杆29，可以使脱壳机4固定不动；所述弹簧柱24与第二底座25套接在一起，用来减少震动；所述弹簧30设置在移动减震装置14上，用来减少震动。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。
