一种新型不锈钢打浆机的制作方法

本实用新型属于打浆机设备技术领域，具体为一种新型不锈钢打浆机。

背景技术：

随着生活水平的提高，人们越来越重视生活质量，“药补不如食补”的观念和做法正深入人心并日益流行。果蔬汁是药食同源的绝佳食品，果蔬资源的开发与利用，特别是大力研究开发果蔬类浓缩汁、调配汁饮料产品显得更为重要。果蔬汁中营养价值很高，是重要滋补食品和药用食品，果蔬汁含有丰富的营养物质(氨基酸、维生素、矿物质元素)，是上等的滋补食品，同时在中医药学上有很高实用价值，又是食品工业的重要原料和出口食品。由此可见果蔬汁加工显得非常重要，打浆是果蔬汁加工中最重要的环节。目前多数家用打浆机由于设计的问题在打浆时通常会留下打浆死角，影响打浆的质量；现有的打浆机，大部分材质都是塑料的，不易清洗，此外，在打浆的过程中，由于长时间的使用会使果蔬残渣会粘附在打浆机中，难以清理，残留的残渣可能发生霉变，产时间使用对人体健康产生极大的影响；因此传统的打浆机需要改进。为此，我们提出一种新型不锈钢打浆机。

技术实现要素：

本实用新型的目的在于提供一种新型不锈钢打浆机，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种新型不锈钢打浆机，包括打浆筒盖、尼龙刀盘、打浆筒、出浆口、电机、电路板续电器和底板，所述打浆筒盖的下表面设有打浆筒，且打浆筒的下表面设有罩壳，所述打浆筒的外表面设有出浆口、锁扣和感应开关，所述打浆筒的内部设有尼龙刀盘、骨架密封和底盘，所述罩壳的上表面设有底盘、钢管和钢管固定套，且罩壳的一侧设有按钮开关，所述罩壳的表面设有置物平台。

优选的，所述尼龙刀盘外表面的下端设有刀片，且尼龙刀盘的下端设有骨架密封，所述尼龙刀盘通过骨架密封与底盘连接，且尼龙刀盘设置在底盘上表面的中部，所述底盘的上表面设有橡胶垫块。

优选的，所述出浆口设置在打浆筒表面的下侧，且打浆筒外表面的上侧设有锁扣，所述锁扣有四个，且均匀分布在打浆筒外表面的上侧，所述打浆筒通过锁扣与打浆筒盖连接，且打浆筒盖上表面的中部设有把手。

优选的，所述罩壳的内部设有电机和电路板续电器，且电路板续电器设置在电机的底部，所述罩壳的下表面设有底板，且底板的下表面设有脚垫，所述脚垫为四个，且均匀分布在底板下表面的四个顶角上，所述底板通过脚垫与罩壳连接。

优选的，所述钢管为四个，且均匀分布在罩壳上表面的四个顶角上，所述钢管的下表面设有钢管固定套，且钢管的上端设有感应开关，所述感应开关的下表面固定连接有电线。

优选的，所述出浆口上表面的中部设有开关。

与现有技术相比，本实用新型的有益效果是：该新型不锈钢打浆机通过在底盘和打浆筒之间安装有四个橡胶垫块可以防止机器在运转时造成打浆筒的震动碰撞产生噪音，刀片和尼龙刀盘固定在一起，然后套在电机的转子轴上，其刀片组合件可直接拆卸，打浆筒通过旋转一定角度后也可直接拆卸，安装、清洗十分方便，在打浆筒和底盘衔接部位安装有两个骨架密封，防止打浆时浆汁溢出，打浆筒的底部装有带有开关的出浆口，可以在打浆时使浆汁自动流到容器里，不需要在打开打浆筒盖去取浆汁，简单放便。

附图说明

图1为本实用新型整体结构示意图；

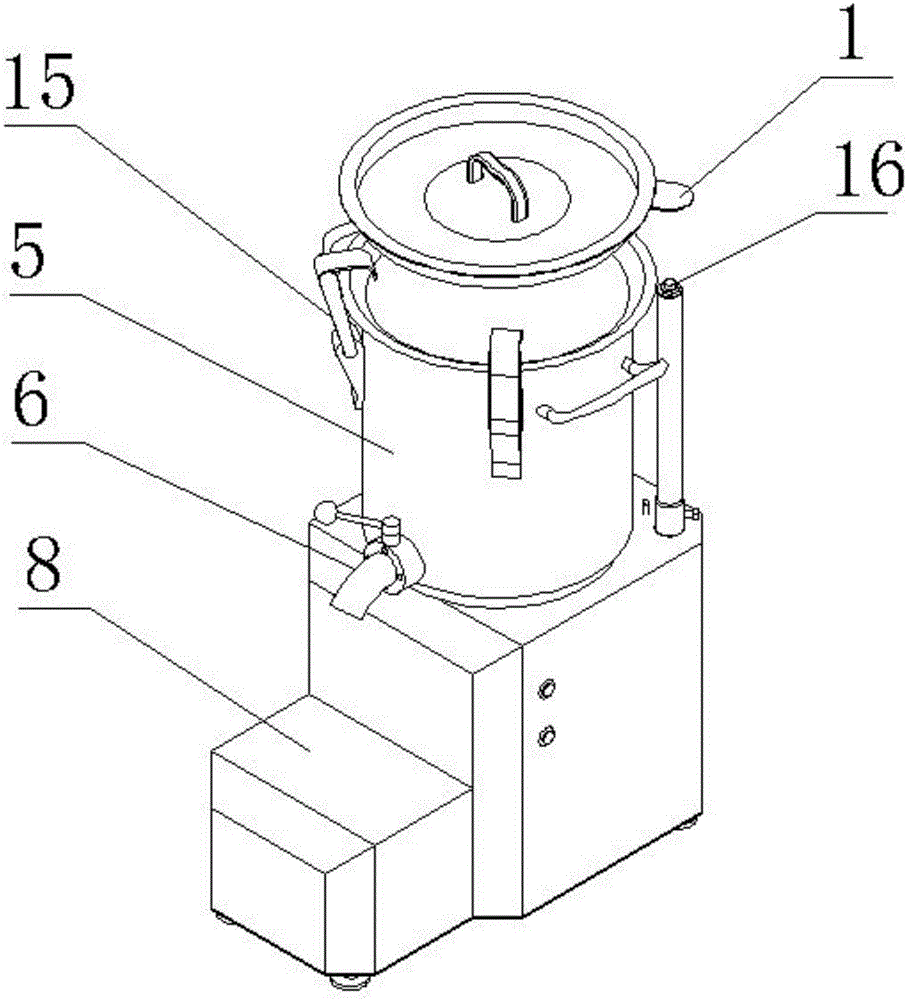

图2为本实用新型立体图的结构示意图。

图中：1、打浆筒盖；2、尼龙刀盘；3、刀片；4、骨架密封；5、打浆筒；6、出浆口；7、橡胶垫块；8、置物平台；9、底盘；10、罩壳；11、电机；12、电路板续电器；13、底板；14、脚垫；15、锁扣；16、感应开关；17、钢管；18、钢管固定套；19、按钮开关。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种新型不锈钢打浆机，包括打浆筒盖1、尼龙刀盘2、打浆筒5、出浆口6、电机11、电路板续电器12和底板13，打浆筒盖1的下表面设有打浆筒5，且打浆筒5的下表面设有罩壳10，打浆筒5的外表面设有出浆口6、锁扣15和感应开关16，出浆口6上表面的中部设有开关，出浆口6设置在打浆筒5表面的下侧，且打浆筒5外表面的上侧设有锁扣15，锁扣15有四个，且均匀分布在打浆筒5外表面的上侧，打浆筒5通过锁扣15与打浆筒盖1连接，且打浆筒盖1上表面的中部设有把手，打浆筒5的内部设有尼龙刀盘2、骨架密封4和底盘9，尼龙刀盘2外表面的下端设有刀片3，且尼龙刀盘2的下端设有骨架密封4，尼龙刀盘2通过骨架密封4与底盘9连接，且尼龙刀盘2设置在底盘9上表面的中部，底盘9安装在罩壳10上，打浆筒5安装在底盘9上面，打浆筒5的上部装有三个锁扣15，当合上打浆筒盖1后，不要忘记锁上锁扣，防止打浆时，打浆筒盖跑掉在底盘9和打浆筒5之间安装有四个橡胶垫块7可以防止机器在运转时造成打浆筒5的震动碰撞产生噪音，打浆筒5的底部装有带有开关的出浆口6，打浆时关闭开关，打好浆后在罩壳的台打浆筒5和底盘9衔接部位安装有两个骨架密封4，防止打浆时浆汁溢出，放上容器，打开开关，浆汁自动流到容器里，不需要在打开打浆筒盖去取浆汁，简单放便底盘9的上表面设有橡胶垫块7，罩壳10的上表面设有底盘9、钢管17和钢管固定套18，且罩壳10的一侧设有按钮开关19，钢管17为四个，且均匀分布在罩壳10上表面的四个顶角上，钢管17的下表面设有钢管固定套18，且钢管17的上端设有感应开关16，感应开关16只有在感应到打浆筒盖1盖上去后，打浆机才会开始运行，否者打浆机是无论如何都不会运行的，起到了保护的作用，达到安全生产的要求感应开关16的下表面固定连接有电线，罩壳10的内部设有电机11和电路板续电器12，且电路板续电器12设置在电机11的底部，罩壳10的下表面设有底板13，且底板13的下表面设有脚垫14，脚垫14为四个，且均匀分布在底板13下表面的四个顶角上，底板13通过脚垫14与罩壳10连接，罩壳10的表面设有置物平台8，置物平台8的设置，方便接打出来的浆，方便人们使用。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
