一种新型汉堡制作器的制作方法

本实用新型涉及一种新型汉堡制作器。

背景技术：

随着社会的发展，人们对于厨房用品的需求也越来越多，各种新奇、实用的工具受到越来越多顾客的青睐。

汉堡是时下非常流行的一种食物，在不借助特殊工具的情况下，制作起来比较麻烦，且制作效果不佳。汉堡制作器就是一种专用于快速制作汉堡的工具。

现有的汉堡制作器包括一个杯体以及压板，使用时将汉堡食材放入杯体中并用隔板隔开，然后用压板挤压食材。当挤压完成之后需要取出汉堡，而现有的汉堡制作器在取出汉堡的时候较为麻烦，需要将手伸入杯体中，而往往汉堡占据了大部分的杯体，因此在取出过程中容易对汉堡造成破坏，影响汉堡的整体品质。

技术实现要素：

为了克服现有汉堡制作器的上述不足，本实用新型提供一种易于取出食材的新型汉堡制作器。

本实用新型解决其技术问题的技术方案是：一种新型汉堡制作器，包括用于容纳汉堡食材的杯体、设置在所述杯体内的若干块用于分隔各个食材的隔板、以及用于挤压食材的压盖，还包括一推杆，所述杯体的底部开设有一通孔，所述的推杆与所述的隔板接触连接，从而推动该推杆可带动杯体中的隔板和食材向上移动。

进一步，所述的隔板包括第一隔板和设置在该第一隔板上方的第二隔板，所述的第一隔板向下凸设有可插入通孔的套环，所述推杆的外侧壁上设有一限位台阶，所述的限位台阶与所述的套环抵接。

进一步，所述推杆的下端还设有一底座。

进一步，还包括一杯盖，所述杯体的上端开设有用于放入食材的开口，所述的杯盖可遮盖住所述的开口。

进一步，所述隔板与食材接触的一面上设有若干凸筋。

本实用新型使用时，揭开杯盖，将各组件从杯体中取出并装配到位，接着将汉堡食材有序地放在各个隔板间，隔板的数量可根据实际需求自行加减，然后用压盖挤压杯体中的食材。挤压完成后，推动推杆，将杯体中的食材以及隔板同时向上推出，然后将隔板从食材间分离。使用完成后，将各个组件拆卸并洗净，然后放入杯体中存放，最后盖上杯盖即可。

本实用新型的有益效果在于：增加了推杆，当汉堡食材加工完成后可快速推出，便于隔板和食材地取出，同时不会破坏汉堡的姿态，保证食材的品质。

附图说明

图1是本实用新型的爆炸图。

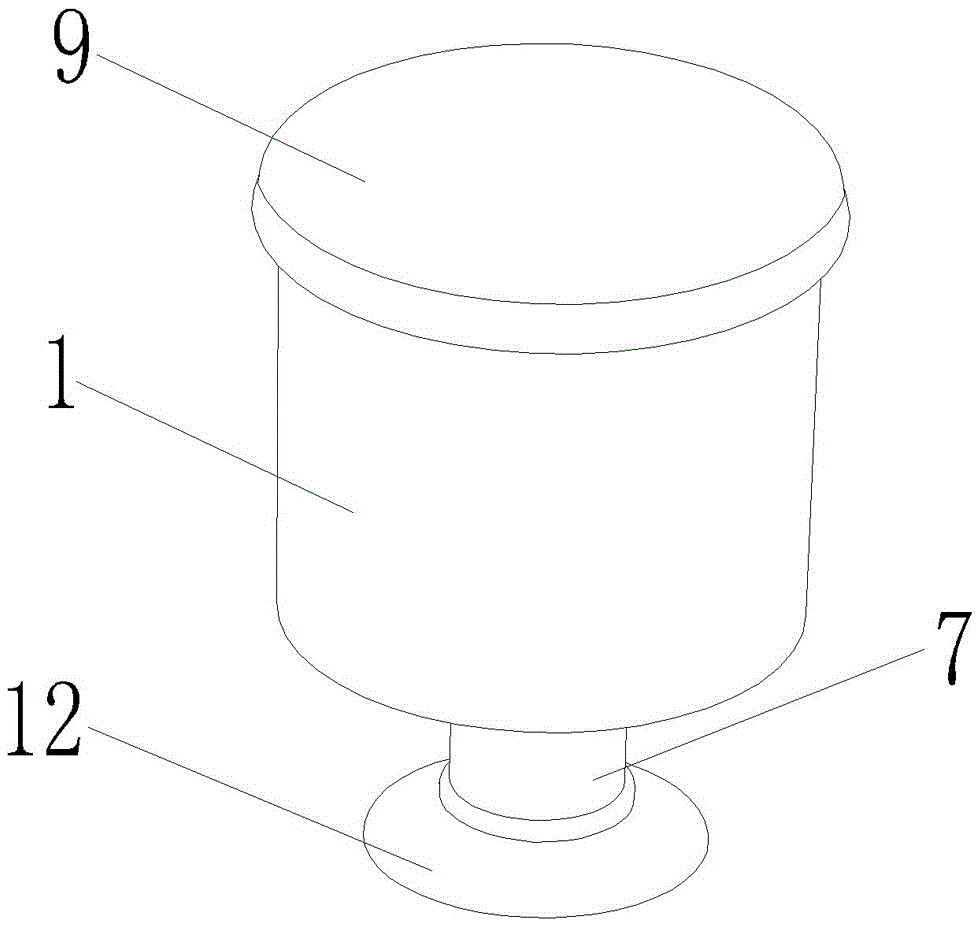

图2是本实用新型的结构示意图。

图3是推杆的结构示意图。

图4是杯体的结构示意图。

图5是第一隔板的底端面示意图。

图6是第一隔板的上端面示意图。

具体实施方式

下面结合附图和具体实施方式对本实用新型作进一步详细说明。

参照图1～图6，一种新型汉堡制作器，包括用于容纳汉堡食材的杯体1、设置在所述杯体内的若干块用于分隔各个食材的隔板、以及用于挤压食材的压盖2，还包括一推杆7，所述杯体1的底部开设有一通孔5，所述的推杆7与所述的隔板接触连接，从而推动该推杆7可带动杯体1中的隔板和食材向上移动。

本实施例中，所述的隔板包括第一隔板3和设置在该第一隔板3上方的第二隔板4，所述的第一隔板3向下凸设有可插入通孔5的套环6，所述推杆7的外侧壁上设有一限位台阶8，所述的限位台阶8与所述的套环6抵接。在向上推动过程中，该限位台阶起到限位作用，防止推杆与第一隔板发生滑动从而导致食材的破坏现象发生。

本实施例中，所述推杆的下端还设有一底座12，该底座既起到支撑作用，并且便于手部发力推动推杆，手感更加舒适。

本实施例中，还包括一杯盖9，所述杯体1的上端开设有用于放入食材的开口10，所述的杯盖9可遮盖住所述的开口10。当使用完该汉堡制作器后，可将所有的组件放入杯体中，盖上杯盖，便于存放，造型美观，且起到防尘的作用。

本实施例中，所述隔板与食材接触的一面上设有若干凸筋11，该凸筋使得食材被挤压的更加充分，便于后续的制作，且更加具有质感。

本实用新型使用时，揭开杯盖，将各组件从杯体中取出并装配到位，接着将汉堡食材有序地放在各个隔板间，隔板的数量可根据实际需求自行加减，然后用压盖挤压杯体中的食材。挤压完成后，推动推杆，将杯体中的食材以及隔板同时向上推出，然后将隔板从食材间分离，汉堡就制作完成。该汉堡制作器使用完后，将各个组件拆卸并洗净，然后放入杯体中存放，最后盖上杯盖即可。
